El diagrama de Bode es una herramienta gráfica esencial en ingeniería de control, permitiendo analizar la respuesta en frecuencia de sistemas lineales. Su utilidad radica en la capacidad de visualizar de forma sencilla la ganancia y la fase de un sistema en función de la frecuencia, información crucial para el diseño y la evaluación de la estabilidad.

Índice
  1. ¿Qué es un diagrama de Bode?
  2. Aplicaciones del Diagrama de Bode
  3. Criterios de Estabilidad en el Diagrama de Bode
  4. Instrumentación para la Medición de Diagramas de Bode
  5. Configuración de Prueba para Medir la Respuesta de Bucle Cerrado
  6. Tabla Comparativa de Instrumentos para Medir Diagramas de Bode
  7. Consideraciones Adicionales para la Obtención de Diagramas de Bode Precisos

¿Qué es un diagrama de Bode?

Un diagrama de Bode se compone de dos gráficos: uno para la magnitud (ganancia) y otro para la fase, ambos representados en escala logarítmica. La ganancia se expresa en decibelios (dB) y la frecuencia en hercios (Hz) o en una escala logarítmica (rad/s). Esta representación permite visualizar de manera clara el comportamiento del sistema a lo largo de un amplio rango de frecuencias, desde bajas frecuencias hasta altas frecuencias.

La construcción de un diagrama de Bode se basa en la función de transferencia del sistema, que describe matemáticamente la relación entre la entrada y la salida. A partir de esta función, se calculan la magnitud y la fase para diferentes frecuencias, y se representan gráficamente.

Aplicaciones del Diagrama de Bode

Los diagramas de Bode tienen una amplia gama de aplicaciones en diversos campos de la ingeniería, incluyendo:

  • Análisis de la estabilidad de sistemas de control: Determinar si un sistema es estable o inestable basándose en los márgenes de ganancia y fase.
  • Diseño de controladores: Ajustar los parámetros de un controlador para lograr el rendimiento deseado del sistema, como una respuesta rápida y precisa, sin oscilaciones.
  • Análisis de la respuesta en frecuencia: Estudiar cómo un sistema responde a diferentes señales de entrada con diversas frecuencias.
  • Diseño de filtros: Especificar y diseñar filtros que atenúen o pasen ciertas frecuencias.
  • Análisis de sistemas electromecánicos: Modelar y analizar el comportamiento de sistemas que combinan componentes eléctricos y mecánicos.

Criterios de Estabilidad en el Diagrama de Bode

La estabilidad de un sistema de control se evalúa mediante el diagrama de Bode utilizando los márgenes de ganancia y fase. Estos márgenes indican la distancia entre la respuesta del sistema y los criterios de inestabilidad.

El margen de ganancia (GM) es la cantidad de ganancia adicional que se puede aplicar al sistema antes de volverse inestable. Se mide en dB y se determina encontrando la frecuencia de cruce de fase (la frecuencia donde la fase es de -180 grados) y observando la ganancia a esa frecuencia. Un margen de ganancia alto indica una mayor estabilidad.

El margen de fase (PM) es la cantidad de fase adicional que se puede añadir al sistema antes de volverse inestable. Se mide en grados y se determina encontrando la frecuencia de cruce de ganancia (la frecuencia donde la ganancia es de 0 dB) y observando la fase a esa frecuencia. Un margen de fase alto también indica una mayor estabilidad.

Generalmente, se consideran márgenes de ganancia y fase aceptables valores superiores a 6 dB y 45 grados, respectivamente. Sin embargo, los valores óptimos dependen de la aplicación específica y de las especificaciones de diseño.

Instrumentación para la Medición de Diagramas de Bode

Para obtener los datos necesarios para construir un diagrama de Bode, se utilizan diferentes instrumentos, entre los que destacan:

  • Analizadores de redes vectoriales (VNA): Ofrecen alta precisión y rango dinámico, ideales para mediciones de impedancia en componentes de 50 ohmios.
  • Osciloscopios: Instrumentos versátiles que, además de su función principal, permiten realizar mediciones de estabilidad, incluyendo márgenes de ganancia y fase. Son particularmente útiles para caracterizar el ruido y el rizado de la salida en fuentes de alimentación.

La elección del instrumento depende de las necesidades específicas de la aplicación y de los recursos disponibles. Para ciertas aplicaciones, un osciloscopio puede ser suficiente, mientras que para otras, se requiere la precisión de un VNA.

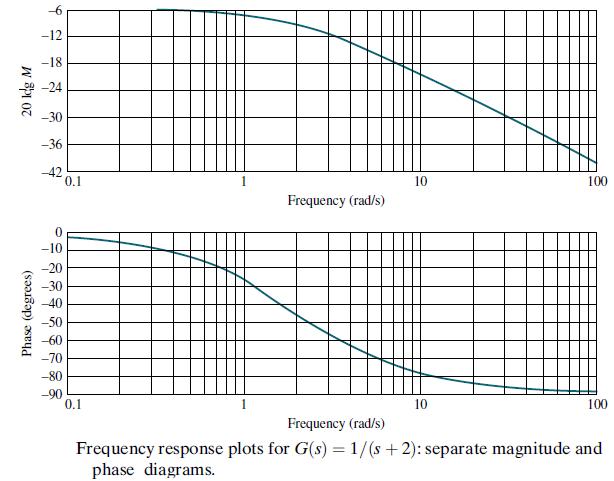

grafica de bode - Cuál es el criterio de estabilidad de Bode

Configuración de Prueba para Medir la Respuesta de Bucle Cerrado

Para medir la respuesta de bucle cerrado de un sistema con un osciloscopio, se utiliza el método de inyección de tensión. Esto implica:

  1. Inyectar una pequeña señal de perturbación en el bucle de retroalimentación a través de una resistencia pequeña.
  2. Utilizar un transformador de inyección para minimizar la influencia de la señal de inyección en el funcionamiento normal del sistema.
  3. Conectar dos canales del osciloscopio a cada lado del punto de inyección para medir la señal de entrada y la señal de salida.
  4. Utilizar sondas pasivas 1x para mejorar la precisión de las mediciones, especialmente a bajas amplitudes.
  5. Minimizar la captación de ruido mediante cables de tierra cortos.

El osciloscopio procesa las señales medidas y genera automáticamente el diagrama de Bode, mostrando la ganancia y la fase en función de la frecuencia.

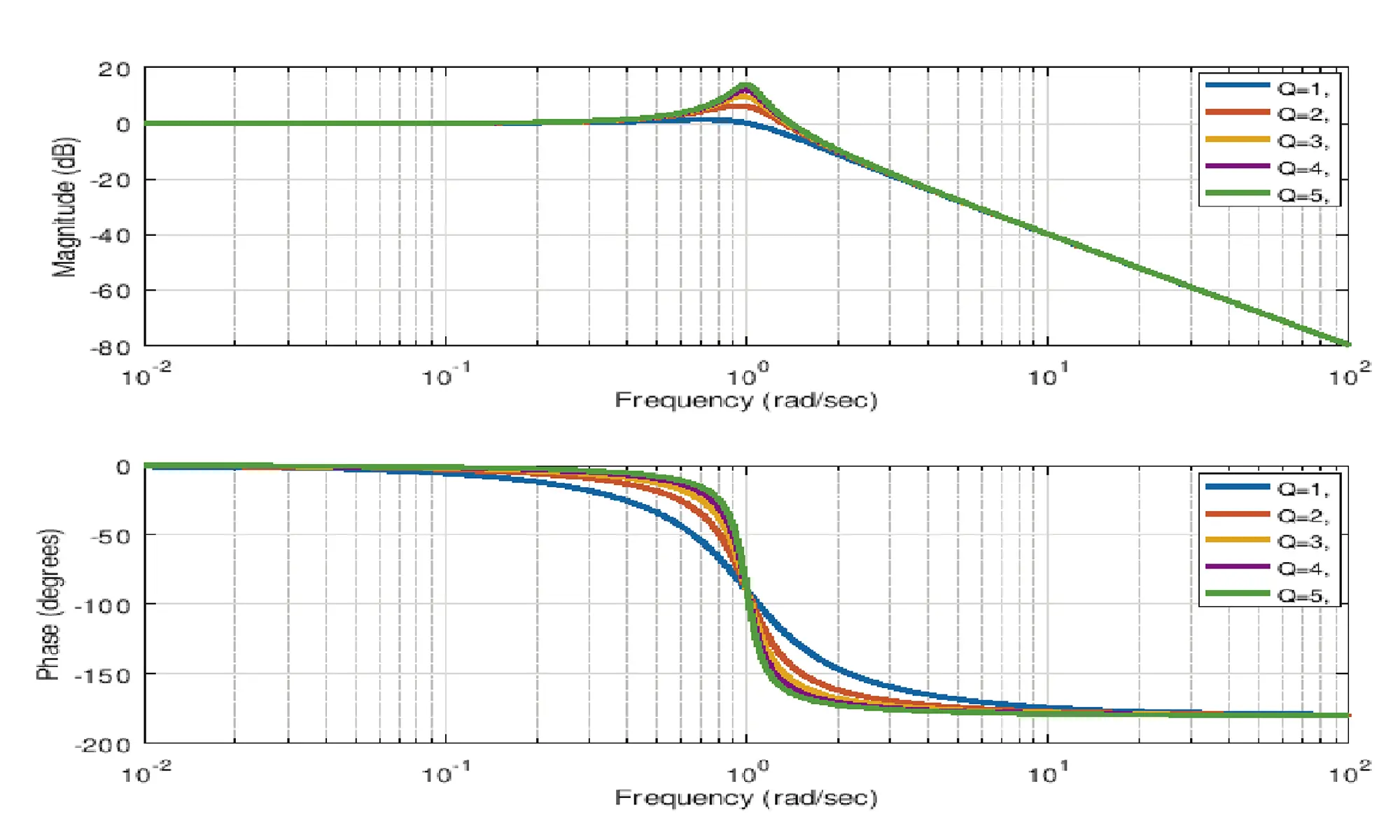

grafica de bode - Qué es y para qué sirve el diagrama de Bode

Tabla Comparativa de Instrumentos para Medir Diagramas de Bode

Instrumento Ventajas Desventajas
Analizador de Redes Vectorial (VNA) Alta precisión, amplio rango dinámico Costo elevado, complejidad, óptimo para componentes de 50 ohmios
Osciloscopio Versatilidad, costo relativamente bajo, medición directa de ruido y rizado Precisión menor que VNA en algunas aplicaciones

Consideraciones Adicionales para la Obtención de Diagramas de Bode Precisos

Para obtener resultados precisos al medir y generar diagramas de Bode, es crucial considerar los siguientes aspectos:

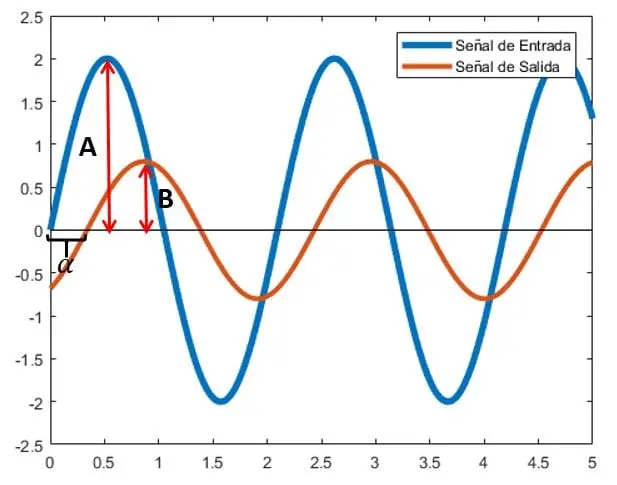

grafica de bode - Qué es el margen de ganancia de Bode

  • Selección adecuada de la impedancia de inyección: La impedancia de la resistencia de inyección debe ser mucho menor que la impedancia del bucle de retroalimentación para minimizar la perturbación en el sistema.
  • Uso de sondas adecuadas: Se recomienda el uso de sondas pasivas 1x para minimizar el ruido y mejorar la precisión de las mediciones a bajas amplitudes.
  • Minimización del ruido: Se debe prestar atención a la configuración de tierra y al uso de cables cortos para reducir la captación de ruido y los bucles de tierra inductivos.
  • Rango de frecuencias: Se debe seleccionar un rango de frecuencias adecuado para cubrir el rango de interés del sistema.

El diagrama de Bode es una herramienta fundamental para el análisis y diseño de sistemas de control. Su capacidad para visualizar la respuesta en frecuencia de manera sencilla, junto con la información proporcionada por los márgenes de ganancia y fase, lo convierten en una herramienta esencial para cualquier ingeniero de control.
