Gráfica de cajas y bigotes

Las gráficas de cajas y bigotes, también conocidas como diagramas de caja y bigotes o box plots, son una herramienta visual poderosa para representar la distribución de un conjunto de datos. A diferencia de otros gráficos como los histogramas, que muestran la frecuencia de los datos, las gráficas de cajas y bigotes se enfocan en mostrar la dispersión, la simetría y la presencia de valores atípicos (outliers).

Construyendo una Gráfica de Cajas y Bigotes

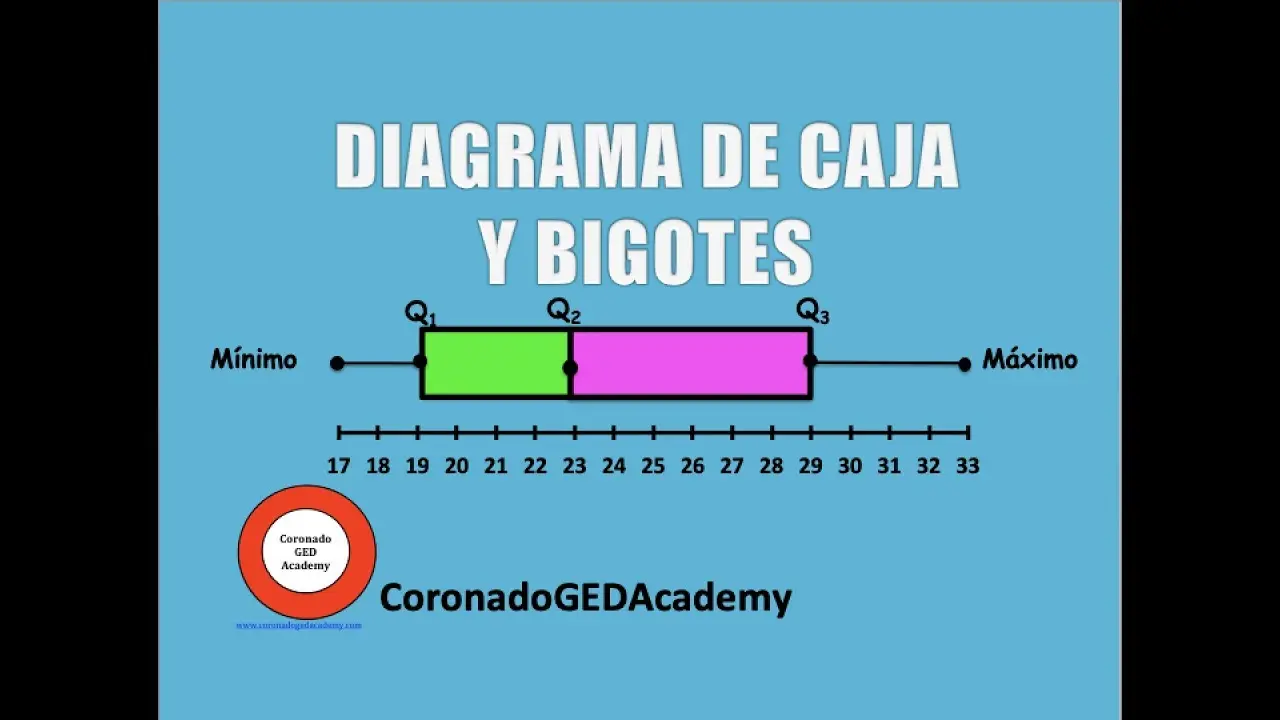

La construcción de una gráfica de cajas y bigotes se basa en cinco valores estadísticos clave calculados a partir de los datos:

1. Mínimo: El valor más pequeño del conjunto de datos.
2. Primer Cuartil (Q1): El valor que deja el 25% de los datos por debajo de él. También se le conoce como el percentil 2
3. Mediana (Q2): El valor que divide el conjunto de datos en dos partes iguales. El 50% de los datos está por debajo y el 50% por encima.
4. Tercer Cuartil (Q3): El valor que deja el 75% de los datos por debajo de él. También se le conoce como el percentil 7
5. Máximo: El valor más grande del conjunto de datos.

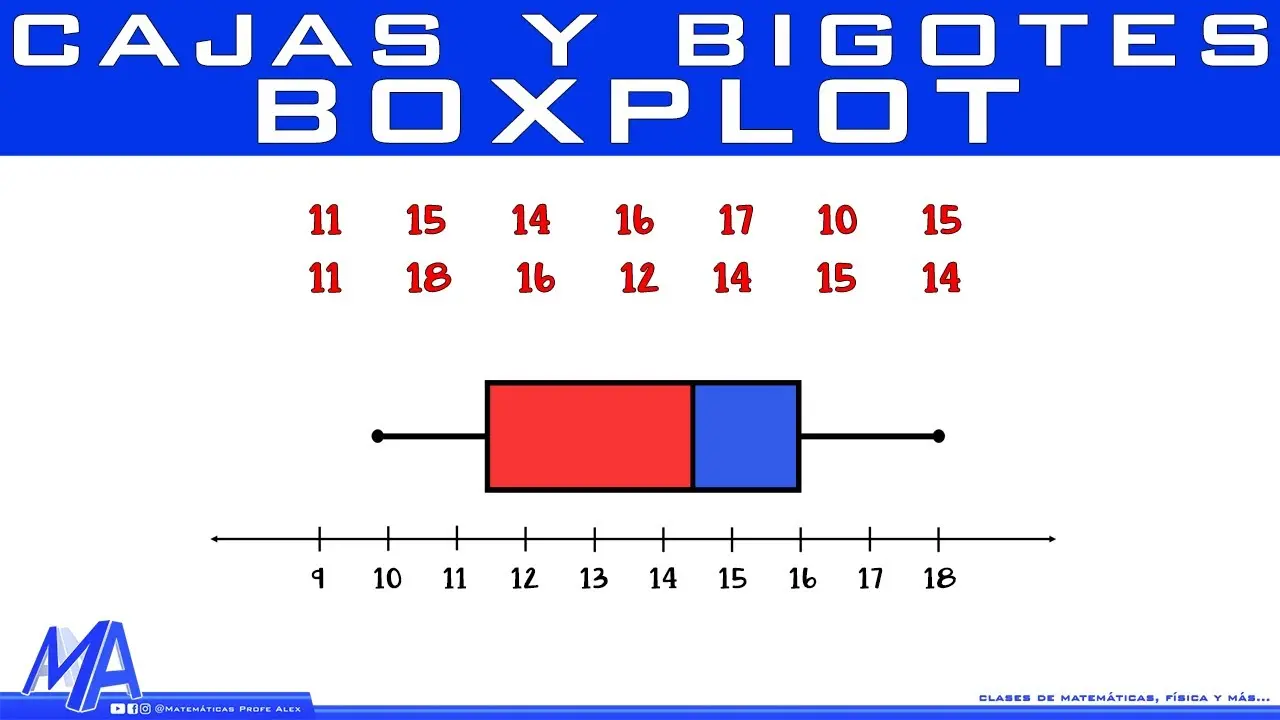

Estos cinco números resumen la distribución de los datos. La caja representa el rango intercuartílico (IQR), que es la diferencia entre el tercer y el primer cuartil (IQR = Q3 - Q1). La mediana se representa con una línea dentro de la caja. Los bigotes se extienden desde la caja hasta el mínimo y el máximo, o hasta un límite determinado para identificar los valores atípicos.

Valores Atípicos (Outliers)

Los valores atípicos son puntos de datos que se encuentran significativamente alejados del resto de los datos. Su presencia puede indicar errores en la recolección de datos o la existencia de fenómenos inusuales. Generalmente, se consideran valores atípicos aquellos que se encuentran fuera de un rango determinado, comúnmente calculado como:

• Límite inferior: Q1 - 5 IQR
• Límite superior: Q3 + 5 IQR

Los valores atípicos se representan como puntos individuales fuera de los bigotes en la gráfica de cajas y bigotes.

Interpretación de una Gráfica de Cajas y Bigotes

Una vez construida la gráfica, se puede interpretar la distribución de los datos observando:

• La posición de la mediana dentro de la caja: Si la mediana está cerca del centro de la caja, la distribución es simétrica. Si la mediana está más cerca de Q1 o Q3, la distribución es asimétrica.
• El tamaño de la caja: Una caja larga indica una mayor dispersión de los datos, mientras que una caja corta indica una menor dispersión.
• La longitud de los bigotes: Bigotes largos indican una mayor variabilidad en los datos extremos.
• La presencia de valores atípicos: Indica posibles errores en los datos o la existencia de fenómenos inusuales.

Comparación de Grupos con Gráficas de Cajas y Bigotes

Una de las ventajas de las gráficas de cajas y bigotes es su capacidad para comparar la distribución de datos de diferentes grupos. Al representar varias gráficas en un mismo gráfico, se puede visualizar fácilmente las diferencias en las medianas, la dispersión y los valores atípicos entre los grupos.

Ejemplo Práctico

Imaginemos que queremos comparar las calificaciones de un examen en dos grupos de estudiantes (Grupo A y Grupo B). Supongamos que los datos son los siguientes:

Construyendo una gráfica de cajas y bigotes para cada grupo, podríamos observar rápidamente si existe una diferencia significativa en las calificaciones entre ambos grupos, por ejemplo, en la mediana o en la dispersión de las calificaciones. Un grupo podría tener una mediana mayor, una mayor dispersión, o más valores atípicos que el otro.

Consultas Habituales sobre Gráficas de Cajas y Bigotes

Algunas de las consultas más habituales sobre las gráficas de cajas y bigotes incluyen:

• ¿Cómo interpretar la asimetría en una gráfica de cajas y bigotes?
• ¿Qué significan los valores atípicos en una gráfica de cajas y bigotes?
• ¿Cómo comparar diferentes grupos usando gráficas de cajas y bigotes?
• ¿Qué software se puede utilizar para crear gráficas de cajas y bigotes?
• ¿Cuáles son las limitaciones de las gráficas de cajas y bigotes?

Las gráficas de cajas y bigotes son una herramienta versátil y efectiva para visualizar la distribución de los datos, ideal para la comparación de grupos y la detección de valores atípicos. Su facilidad de interpretación las convierte en una herramienta imprescindible en el análisis de datos.
