Gráfica de calibración para su uso y optimización

Las gráficas de calibración son herramientas esenciales en diversos campos científicos y tecnológicos, permitiendo la cuantificación precisa de analitos en muestras desconocidas. Este artículo profundiza en su creación, utilidad y aspectos clave para asegurar su correcta interpretación y maximizar su valor.

¿Qué es una gráfica de calibración?

Una gráfica de calibración, también conocida como curva de calibración o curva patrón, es una representación gráfica que relaciona la respuesta de un instrumento de medida (ej., espectrofotómetro, cromatógrafo) con la concentración conocida de un analito en una serie de estándares. Su propósito principal es establecer una relación matemática que permita predecir la concentración de un analito en una muestra desconocida a partir de su respuesta instrumental medida.

¿Cómo se construye una gráfica de calibración?

La construcción de una gráfica de calibración implica los siguientes pasos:

1. Preparación de estándares: Se preparan soluciones con concentraciones conocidas del analito, cubriendo un rango que incluya la concentración esperada en las muestras desconocidas. Es crucial la precisión en la preparación de estos estándares, utilizando balanzas analíticas y material volumétrico calibrado para minimizar los errores.
2. Medición de la respuesta instrumental: Se mide la respuesta del instrumento para cada estándar. La respuesta puede ser la absorbancia (espectrofotometría), el área del pico (cromatografía), o cualquier otra señal proporcional a la concentración del analito. Para mejorar la precisión, se recomienda realizar varias mediciones para cada estándar.
3. Representación gráfica: Se representa gráficamente la respuesta instrumental (eje Y) frente a la concentración del analito (eje X). Se observa la relación entre ambas variables. En muchos casos, esta relación es lineal, pero puede ser no lineal dependiendo del método analítico.
4. Ajuste de la curva: Se ajusta una función matemática a los datos obtenidos. El método de ajuste más común para relaciones lineales es el método de mínimos cuadrados. Para relaciones no lineales se utilizan otros métodos de regresión no lineal.
5. Validación del modelo: Se evalúa la calidad del ajuste mediante el coeficiente de determinación (R ² ), que indica la proporción de varianza explicada por el modelo. Un R ² cercano a 1 indica un buen ajuste. Otros parámetros estadísticos como el error estándar de la regresión también son importantes para evaluar la calidad del modelo.

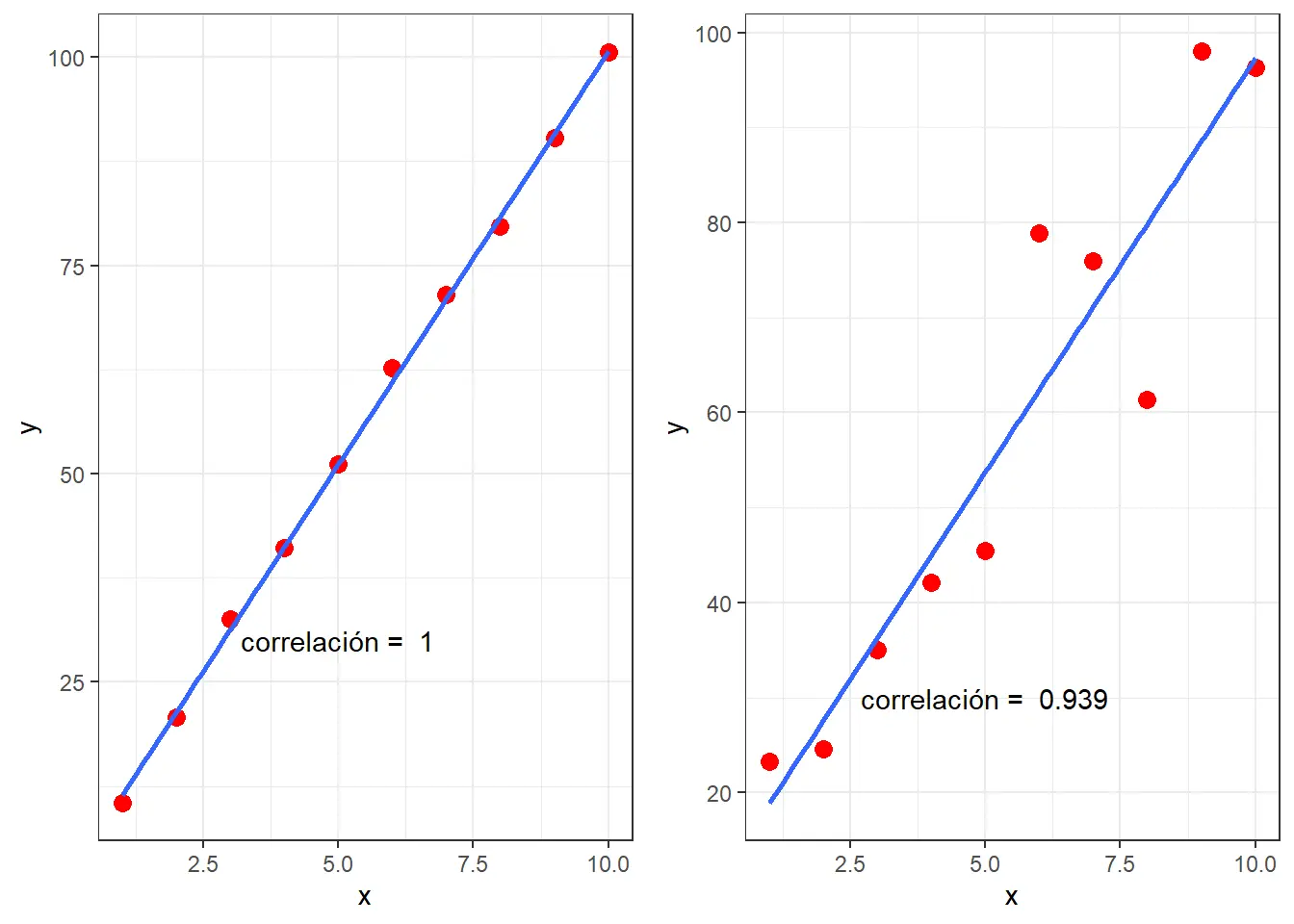

Número de puntos en una curva de calibración

El número óptimo de puntos en una curva de calibración depende de varios factores, incluyendo la linealidad esperada, la precisión requerida y la complejidad del método analítico. Generalmente, se recomiendan al menos 5 puntos para obtener una curva confiable, aunque un número mayor (7-10) puede mejorar la precisión, especialmente en rangos de concentración donde la respuesta no es estrictamente lineal. La distribución de los puntos también es importante; es recomendable una distribución uniforme a lo largo del rango de concentraciones.

Tipos de Gráficas de Calibración

Si bien la mayoría de las gráficas de calibración se basan en relaciones lineales, existen situaciones donde la relación entre la respuesta instrumental y la concentración del analito es no lineal. En estos casos, se utilizan diferentes tipos de ajustes:

• Lineal: La respuesta instrumental es directamente proporcional a la concentración del analito (y = mx + b). Es el tipo más común y fácil de interpretar.
• No lineal: La relación entre la respuesta y la concentración no es lineal. Se pueden utilizar diferentes funciones para ajustar los datos, como polinomiales, exponenciales o sigmoideas. La elección de la función dependerá de la naturaleza del método analítico y de la forma de los datos.

Aplicaciones de las Gráficas de Calibración

Las gráficas de calibración tienen una amplia gama de aplicaciones en diferentes disciplinas, incluyendo:

• Química analítica: Determinación de la concentración de analitos en muestras de agua, alimentos, productos farmacéuticos, etc.
• Bioquímica: Cuantificación de proteínas, enzimas, metabolitos, etc.
• Biotecnología: Control de calidad de productos biotecnológicos.
• Ingeniería: Calibración de instrumentos de medida.
• Medicina: Ensayos clínicos, diagnóstico médico.

Interpretación de la Gráfica de Calibración

Una vez construida la gráfica de calibración y ajustado el modelo, es fundamental interpretar correctamente los resultados. Esto implica:

• Evaluar la calidad del ajuste: Verificar el valor del R ² y otros parámetros estadísticos para asegurar la fiabilidad del modelo.
• Identificar el rango de linealidad: Determinar el intervalo de concentraciones donde la relación entre la respuesta y la concentración es lineal. Fuera de este rango, las predicciones pueden ser poco fiables.
• Calcular el límite de detección (LOD) y el límite de cuantificación (LOQ): Estos parámetros indican la concentración mínima detectable y cuantificable con fiabilidad.
• Predecir concentraciones desconocidas: Utilizar la ecuación del modelo ajustado para predecir la concentración del analito en muestras desconocidas a partir de su respuesta instrumental medida.

Consideraciones Adicionales

Para asegurar la calidad de una gráfica de calibración, se deben tener en cuenta los siguientes aspectos:

• Control de calidad: Incluir blancos y controles en las mediciones para detectar posibles interferencias.
• Repetibilidad y reproducibilidad: Realizar mediciones repetidas para cada estándar y verificar la repetibilidad y reproducibilidad del método analítico.
• Estabilidad de los estándares: Asegurarse de que los estándares sean estables durante el tiempo de análisis.
• Matriz de la muestra: Considerar la posible influencia de la matriz de la muestra en la respuesta instrumental.

Las gráficas de calibración son una herramienta fundamental en la cuantificación de analitos. Su correcta construcción e interpretación son cruciales para asegurar la precisión y la fiabilidad de los resultados obtenidos. Entender los principios básicos, los tipos de ajustes y las consideraciones adicionales descritas en este artículo permitirá la optimización del proceso y la obtención de datos confiables.
