El capacitor, también conocido como condensador, es un componente electrónico pasivo fundamental en numerosos circuitos. Su función principal es almacenar energía eléctrica en forma de campo eléctrico. Comprender su comportamiento es crucial para el diseño y análisis de sistemas electrónicos. Este artículo profundiza en la gráfica de capacitor, investigando su representación, funcionamiento y aplicaciones.
Representación gráfica de un capacitor
La representación gráfica de un capacitor en un circuito se realiza mediante un símbolo que consta de dos líneas paralelas, representando las dos placas conductoras separadas por un dieléctrico. La distancia entre las líneas no es significativa, a diferencia de otros componentes. La polaridad, cuando aplica, se indica con un signo "+" en la placa positiva y un signo "-" en la placa negativa.
En los esquemas electrónicos, se suele indicar el valor de la capacitancia (medida en Faradios, F) junto al símbolo. Es común encontrar valores en microfaradios (µF), nanofaradios (nF) o picofaradios (pF), dependiendo de la aplicación.
Gráfica Voltaje-Tiempo en un Capacitor
La gráfica voltaje-tiempo de un capacitor describe la variación de su voltaje a lo largo del tiempo durante los procesos de carga y descarga. La forma de la curva depende de si el capacitor se conecta a una fuente de corriente continua (CC) o corriente alterna (CA).
Carga en CC
Al conectar un capacitor a una fuente de CC a través de una resistencia, el voltaje a través del capacitor aumenta exponencialmente hasta alcanzar el voltaje de la fuente. La ecuación que describe este comportamiento es:
V(t) = Vf (1 - e^(-t/RC))
Donde:
- V(t) es el voltaje en el capacitor en el instante t.
- Vf es el voltaje de la fuente.
- R es la resistencia en serie.
- C es la capacitancia del capacitor.
- e es la constante de Euler.
La gráfica muestra una curva exponencial ascendente que se aproxima asintóticamente al voltaje de la fuente. La constante de tiempo RC determina la velocidad de carga, siendo un tiempo más largo para valores altos de R o C.
Descarga en CC
Al desconectar la fuente y dejar que el capacitor se descargue a través de la resistencia, el voltaje disminuye exponencialmente. La ecuación es:
V(t) = Vi e^(-t/RC)
Donde Vi es el voltaje inicial en el capacitor.
La gráfica muestra una curva exponencial descendente que se aproxima asintóticamente a cero. La constante de tiempo RC también determina la velocidad de descarga.
Comportamiento en CA
En corriente alterna, el voltaje a través del capacitor sigue la forma de onda de la tensión aplicada, pero con un desfase de 90 grados. La gráfica voltaje-tiempo mostrará una onda sinusoidal. La reactancia capacitiva (Xc), que es la oposición del capacitor al flujo de corriente alterna, se calcula como:
Xc = 1 / (2πfC)
Donde f es la frecuencia de la señal.
La gráfica de corriente-tiempo también será una onda sinusoidal, pero adelantada 90 grados respecto a la gráfica de voltaje-tiempo.
Tipos de Gráficas de Capacitores
Además de las gráficas voltaje-tiempo, existen otras representaciones gráficas relevantes para los capacitores:
- Gráfica de impedancia vs. frecuencia: Muestra cómo la reactancia capacitiva (impedancia) varía con la frecuencia de la señal aplicada. Se observa una disminución de la impedancia al aumentar la frecuencia.
- Gráfica de capacidad vs. temperatura: Indica la variación de la capacitancia con la temperatura. Esta variación depende del material dieléctrico utilizado.
- Gráficas de disipación vs. voltaje: Utilizadas para evaluar la capacidad del capacitor de disipar energía y evitar fallos.
Consultas Habituales sobre la Gráfica de un Capacitor
Algunas consultas habituales sobre la interpretación de las gráficas de capacitores incluyen:
- ¿Cómo interpretar la pendiente de la curva de carga/descarga?
- ¿Qué significado tiene la constante de tiempo RC en la gráfica?
- ¿Cómo afecta la frecuencia de la señal a la gráfica en CA?
- ¿Qué implicancias tienen las desviaciones de la curva ideal?

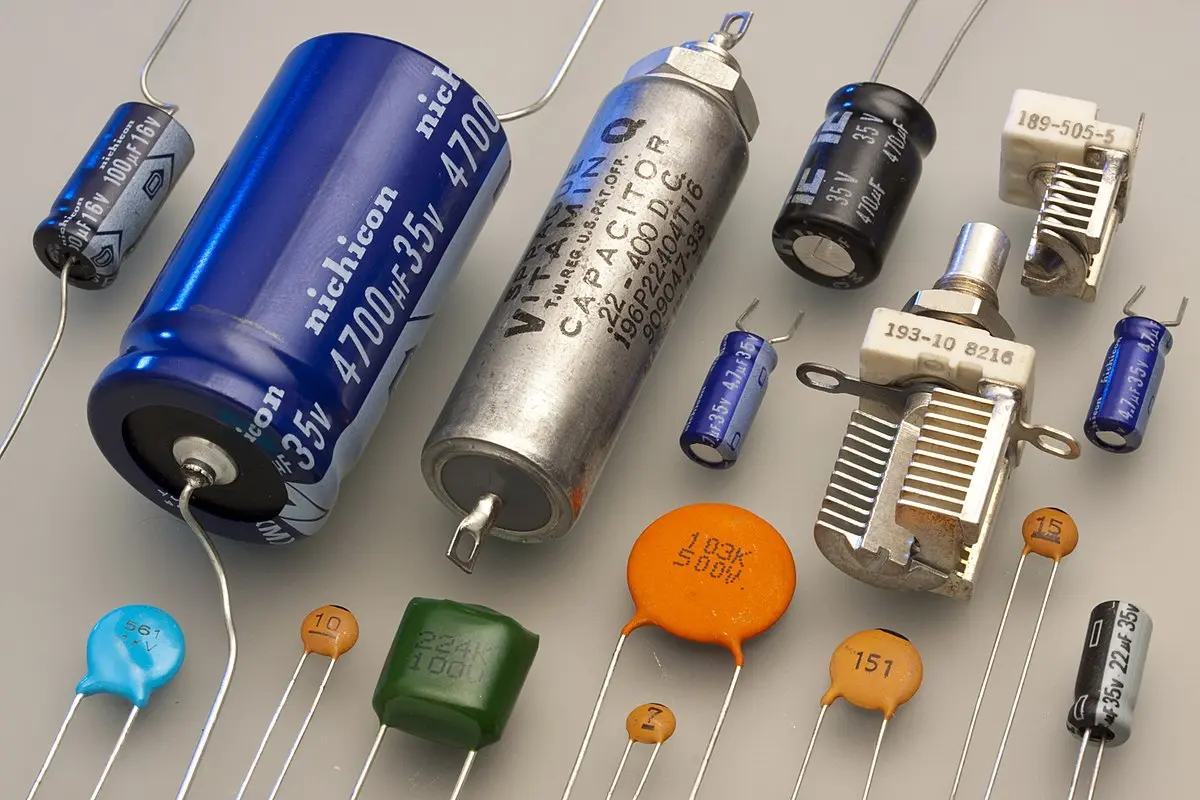

Tabla Comparativa de Tipos de Capacitores
| Tipo de Capacitor | Material Dieléctrico | Características | Aplicaciones |
|---|---|---|---|
| Cerámico | Cerámica | Alta estabilidad, pequeño tamaño | Circuitos de alta frecuencia, filtros |
| Electrolítico | Óxido metálico | Alta capacitancia, polarizado | Fuentes de alimentación, circuitos de filtrado |
| Película | Polímeros (poliéster, polipropileno) | Baja pérdida, alta estabilidad | Filtros, acopladores |
| Mica | Mica | Alta estabilidad, baja pérdida, alta tensión | Circuitos resonantes, alta frecuencia |
Aplicaciones de la Gráfica de Capacitor
El análisis de las gráficas de capacitores es esencial en diversas aplicaciones, incluyendo:
- Diseño de filtros: Seleccionar el tipo y valor de capacitor adecuado para una frecuencia de corte específica.
- Análisis de circuitos RC: Calcular las constantes de tiempo y predecir el comportamiento temporal de un circuito.
- Simulación de circuitos: Verificar el diseño y predecir el comportamiento de un circuito antes de su construcción física.
- Mantenimiento preventivo: Identificar posibles fallos en los capacitores observando desviaciones en sus gráficas de funcionamiento.
La comprensión de las diferentes gráficas asociadas a los capacitores es fundamental para dominar el diseño, análisis y mantenimiento de circuitos electrónicos. Las gráficas permiten visualizar el comportamiento dinámico del componente y predecir su respuesta ante diferentes condiciones de operación.
