Gráfica de consolidación

La gráfica de consolidación, también conocida como curva de consolidación, es una herramienta fundamental en la mecánica de suelos que permite analizar el comportamiento de un suelo arcilloso saturado bajo carga. Su principal aplicación radica en la predicción del asentamiento que experimentará una estructura construida sobre dicho suelo a lo largo del tiempo. Comprender la gráfica de consolidación es crucial para el diseño de cimentaciones seguras y eficientes.

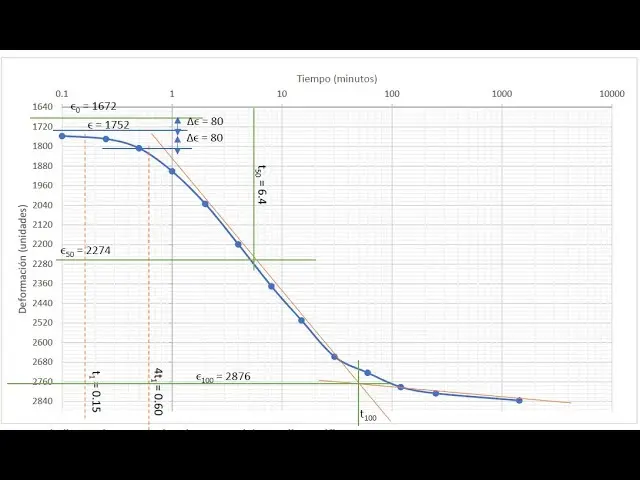

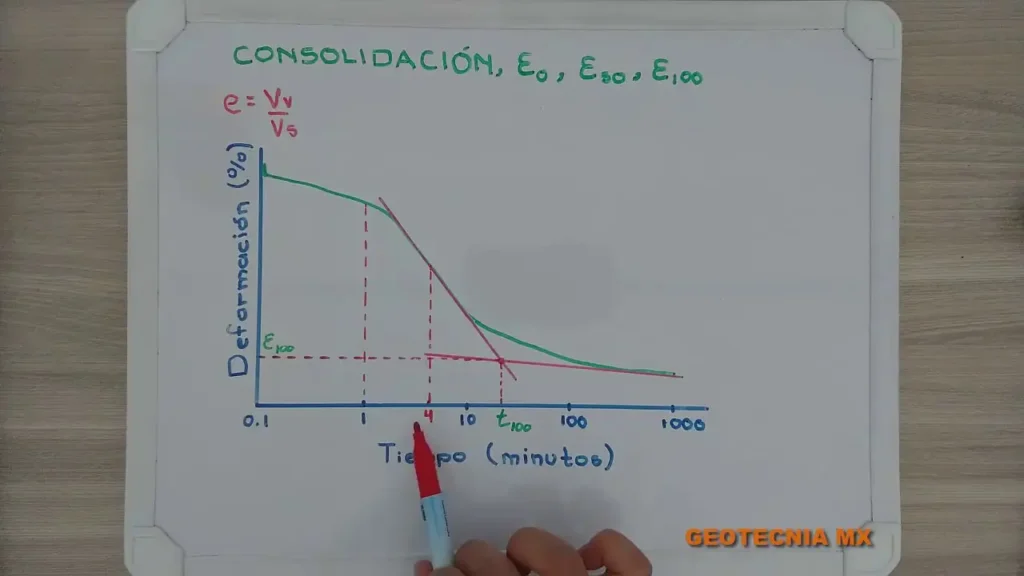

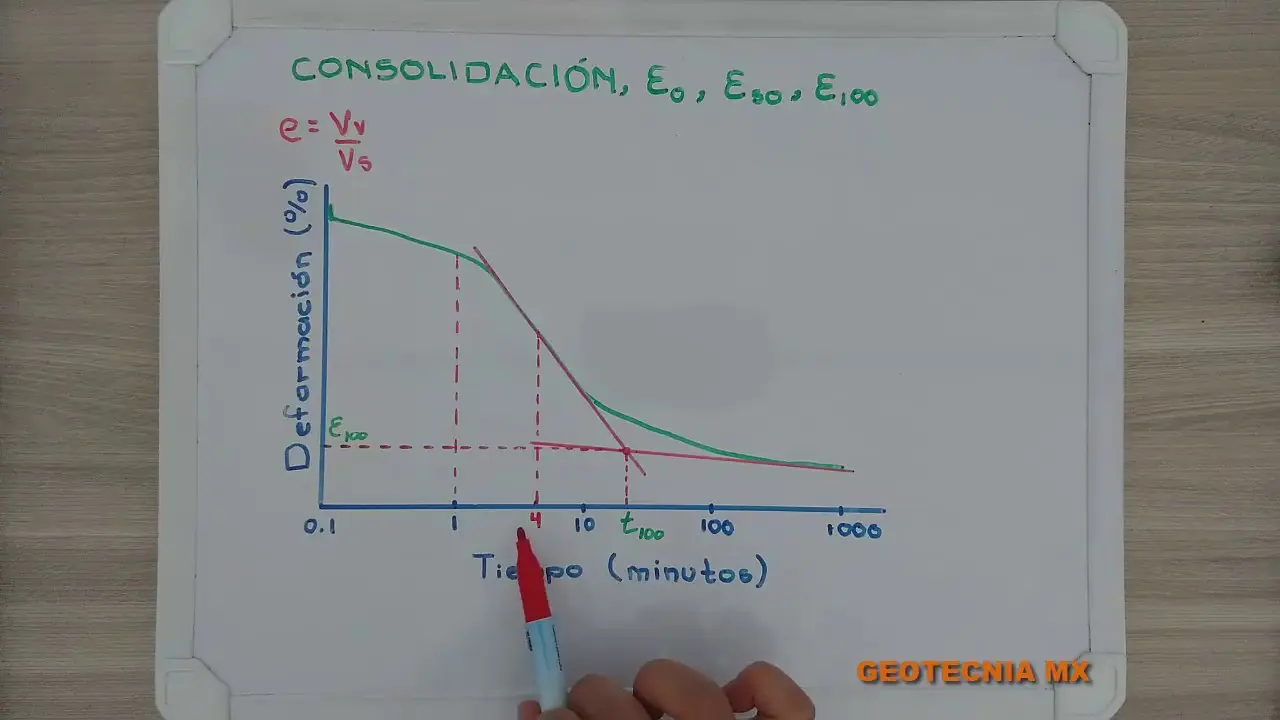

Qué es una curva de consolidación

Una curva de consolidación representa gráficamente la relación entre el esfuerzo efectivo aplicado a una muestra de suelo y la reducción de su volumen (o el asentamiento ) en función del tiempo. Esta curva se obtiene a través de un ensayo de laboratorio llamado prueba de consolidación o ensayo de compresión unidimensional. La gráfica muestra una relación no lineal, donde la reducción de volumen es inicialmente rápida y luego disminuye gradualmente hasta alcanzar un estado de equilibrio.

La forma de la curva de consolidación proporciona información valiosa sobre las propiedades del suelo, como su compresibilidad, su permeabilidad y su coeficiente de consolidación. Estas propiedades son esenciales para predecir el comportamiento del suelo bajo carga y para diseñar cimentaciones apropiadas.

Cómo se hace la prueba de consolidación

La prueba de consolidación se realiza en un edómetro, un dispositivo de laboratorio que permite aplicar una carga vertical a una muestra de suelo de forma controlada. La muestra, usualmente de forma cilíndrica, se coloca entre dos piedras porosas que permiten el drenaje del agua. Se aplica una serie de incrementos de carga, y se mide el asentamiento de la muestra en función del tiempo para cada incremento. Estos datos se utilizan para construir la gráfica de consolidación.

Etapas de la prueba:

• Preparación de la muestra: Se obtiene una muestra representativa del suelo y se la prepara para el ensayo, asegurándose de que esté saturada.
• Aplicación de la carga: Se aplica una carga inicial, seguida de incrementos de carga sucesivos. Cada incremento se mantiene hasta que el asentamiento se estabiliza.
• Medición del asentamiento: Se mide el asentamiento de la muestra en función del tiempo para cada incremento de carga. Se utilizan medidores de precisión para obtener datos confiables.
• Análisis de los datos: Los datos obtenidos se grafican para obtener la curva de consolidación. Se utiliza un papel semilogarítmico para facilitar la interpretación de los resultados.

Es importante destacar que la prueba de consolidación es un ensayo complejo que requiere un gran cuidado en la preparación de la muestra y en la ejecución del ensayo para obtener resultados confiables.

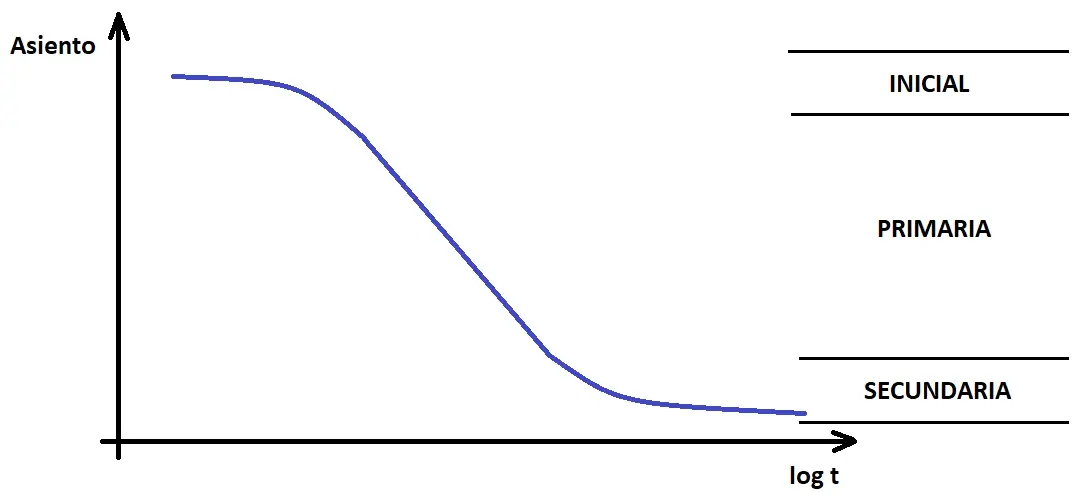

Qué indica el coeficiente de consolidación

El coeficiente de consolidación (cv) es un parámetro clave derivado de la gráfica de consolidación. Este coeficiente representa la velocidad de la consolidación del suelo y está relacionado con la permeabilidad y la compresibilidad del suelo. Un valor alto de cvindica una consolidación rápida, mientras que un valor bajo indica una consolidación lenta.

El cvse calcula a partir de la gráfica de consolidación utilizando diferentes métodos, incluyendo el método logarítmico y el método de Casagrande. La determinación precisa del cves esencial para predecir el tiempo que tardará el suelo en consolidarse bajo una carga determinada, lo que es fundamental para el diseño de cimentaciones.

Importancia del coeficiente de consolidación:

• Predicción de asentamientos: Permite predecir el asentamiento del suelo en función del tiempo.
• Diseño de cimentaciones: Ayuda a seleccionar el tipo de cimentación más adecuada y a determinar sus dimensiones.
• Evaluación de la estabilidad: Permite evaluar la estabilidad de las estructuras construidas sobre el suelo.

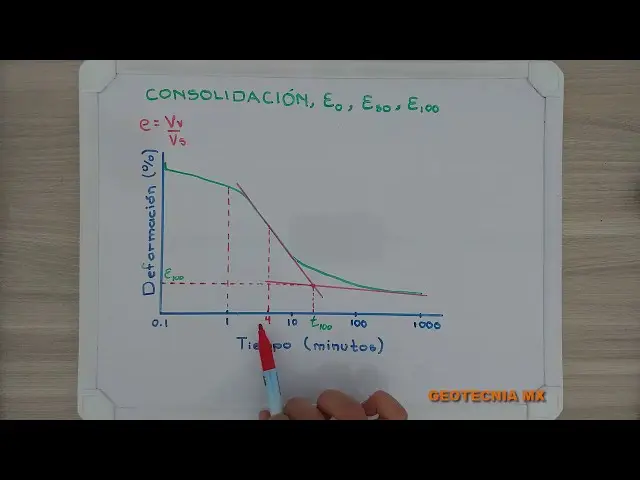

Qué es el grado de consolidación

El grado de consolidación (U) representa la proporción del asentamiento total que ha ocurrido en un tiempo determinado. Se expresa como un porcentaje y se obtiene a partir de la gráfica de consolidación. El grado de consolidación indica el progreso de la consolidación en un instante dado.

Se puede calcular el grado de consolidación en un tiempo t (Ut) utilizando diferentes métodos. Un método común consiste en determinar la relación entre el asentamiento en el tiempo t y el asentamiento total. Un grado de consolidación del 100% indica que la consolidación ha finalizado.

Importancia del grado de consolidación:

• Control del proceso de consolidación: Permite monitorear el progreso de la consolidación del suelo a lo largo del tiempo.
• Optimización del diseño: Ayuda a optimizar el diseño de la cimentación considerando el tiempo de consolidación.
• Evaluación del tiempo de construcción: Proporciona información sobre el tiempo requerido para que el suelo se consolide lo suficiente para soportar la estructura.

Interpretación de la Gráfica de Consolidación

La interpretación de la gráfica de consolidación requiere un conocimiento profundo de la mecánica de suelos. La forma de la curva, la inclinación de la rama virgen y la rama de recompresión, así como la determinación del coeficiente de consolidación y el grado de consolidación, son elementos cruciales para una interpretación correcta.

Factores a considerar en la interpretación:

• Tipo de suelo: La curva de consolidación varía dependiendo del tipo de suelo y su historia geológica.
• Condiciones de drenaje: Las condiciones de drenaje durante la prueba afectan la forma de la curva.
• Preconsolidación: La historia de esfuerzos del suelo puede dejar una huella en la curva, indicando un estado de preconsolidación.

Consultas habituales sobre la gráfica de consolidación

Algunas de las consultas habituales relacionadas con la gráfica de consolidación incluyen:

• ¿Cómo se determina el índice de compresibilidad?
• ¿Cómo se calcula el índice de expansión?
• ¿Qué significa la preconsolidación en la curva de consolidación?
• ¿Cómo se interpreta la relación entre el coeficiente de consolidación y la permeabilidad?
• ¿Qué implicaciones tiene un coeficiente de consolidación bajo en el diseño de cimentaciones?

Tabla comparativa de métodos para determinar el coeficiente de consolidación

La selección del método adecuado para determinar el coeficiente de consolidación depende de las características del suelo y de la precisión requerida.
