Microsoft Excel es una herramienta poderosa que va más allá de simples hojas de cálculo. Su capacidad para representar datos visualmente, a través de gráficos, es inigualable. Pero, ¿qué pasa cuando necesitas obtener la ecuación matemática que representa los datos graficados? Este artículo te guiará paso a paso a través de los métodos para obtener la ecuación de un gráfico en Excel, cubriendo desde los conceptos básicos hasta técnicas avanzadas.

Índice
  1. Tipos de Gráficos y sus Ecuaciones
  2. Obtener la Ecuación de un Gráfico de Dispersión
  3. Interpretación de la Ecuación y el R-cuadrado
  4. Técnicas Avanzadas para Ajustar Ecuaciones
  5. Consultas Habituales sobre Gráficas de Ecuaciones en Excel
    1. ¿Cómo ajustar una ecuación no lineal a mis datos?
    2. ¿Qué hago si el R-cuadrado es bajo?
    3. ¿Puedo obtener la ecuación de un gráfico ya creado?
    4. ¿Cómo puedo exportar la ecuación?
  6. Tabla Comparativa de Tipos de Ecuaciones
  7. Conclusión

Tipos de Gráficos y sus Ecuaciones

Antes de comenzar, es importante entender que no todos los gráficos de Excel se adaptan a una ecuación matemática simple. La posibilidad de obtener una ecuación depende del tipo de relación entre los datos. Los tipos de gráficos más comunes que permiten obtener una ecuación son:

  • Gráficos de dispersión (XY): Ideales para mostrar la relación entre dos variables. Excel puede ajustar diferentes tipos de ecuaciones a estos gráficos, como lineal, polinomial, exponencial y logarítmica.
  • Gráficos de líneas: Aunque similares a los de dispersión, los gráficos de líneas suelen representar datos a lo largo del tiempo. También permiten ajustar ecuaciones, principalmente lineales.

Otros tipos de gráficos, como los de barras o circulares, no se adaptan directamente a la representación mediante ecuaciones matemáticas.

Obtener la Ecuación de un Gráfico de Dispersión

Para obtener la ecuación de un gráfico de dispersión en Excel, sigue estos pasos:

  1. Crea tu gráfico de dispersión: Selecciona tus datos, ve a la pestaña "Insertar" y elige el tipo de gráfico de dispersión que prefieras.
  2. Agrega la línea de tendencia: Haz clic en cualquier punto de datos del gráfico. En la pestaña "Diseño", en el grupo "Análisis", haz clic en "Agregar Elemento de Gráfico" y luego selecciona "Línea de Tendencia".
  3. Selecciona el tipo de ecuación: Aparecerá un menú desplegable donde podrás elegir el tipo de ecuación que mejor se ajuste a tus datos (lineal, polinomial, exponencial, logarítmica, etc.). Excel calculará la ecuación y la mostrará en el gráfico.
  4. Muestra la ecuación en el gráfico: En el menú de opciones de la línea de tendencia, activa la casilla "Mostrar ecuación en el gráfico". Excel mostrará la ecuación directamente sobre el gráfico.
  5. Muestra el R-cuadrado: El R-cuadrado (R²) es un indicador del ajuste de la ecuación a los datos. Un valor cercano a 1 indica un buen ajuste. Activa la casilla "Mostrar valor R-cuadrado en el gráfico" para verificar la calidad del ajuste.

Ejemplo: Si Excel muestra la ecuación y = 2x + 1, significa que la relación entre tus datos se ajusta a una línea recta con una pendiente de 2 y una intersección en el eje y de

Interpretación de la Ecuación y el R-cuadrado

Una vez que obtengas la ecuación, es crucial entender su significado y la importancia del R-cuadrado (R²):

  • Ecuación: La ecuación representa la relación matemática entre las variables en tu gráfico. Te permite predecir el valor de una variable conociendo el valor de la otra.
  • R-cuadrado (R²): Este valor indica la proporción de la varianza en la variable dependiente (y) que es explicada por la variable independiente (x) a través del modelo elegido. Un R² de 0.9, por ejemplo, indica que el 90% de la variabilidad en 'y' se explica por 'x' según el modelo ajustado.

Es importante recordar que una ecuación obtenida de esta manera es una aproximación. La precisión de la ecuación depende de la calidad y cantidad de los datos utilizados.

Técnicas Avanzadas para Ajustar Ecuaciones

Para análisis más precisos, Excel ofrece funciones estadísticas más avanzadas. Puedes utilizar la herramienta de Regresión Lineal (o regresión no lineal) para obtener ecuaciones más complejas y análisis más robustos. Esta herramienta se encuentra en el menú de "Datos", en el grupo "Análisis". La regresión lineal ofrece información adicional, como los errores estándar de los coeficientes, que son útiles para evaluar la significancia estadística del modelo.

Consultas Habituales sobre Gráficas de Ecuaciones en Excel

Aquí te presentamos algunas de las preguntas más frecuentes relacionadas con la creación de gráficos y obtención de ecuaciones en Excel:

¿Cómo ajustar una ecuación no lineal a mis datos?

Excel permite ajustar diferentes tipos de ecuaciones no lineales, como exponenciales, logarítmicas y polinomiales. Selecciona el tipo de ecuación apropiado en el menú de opciones de la línea de tendencia.

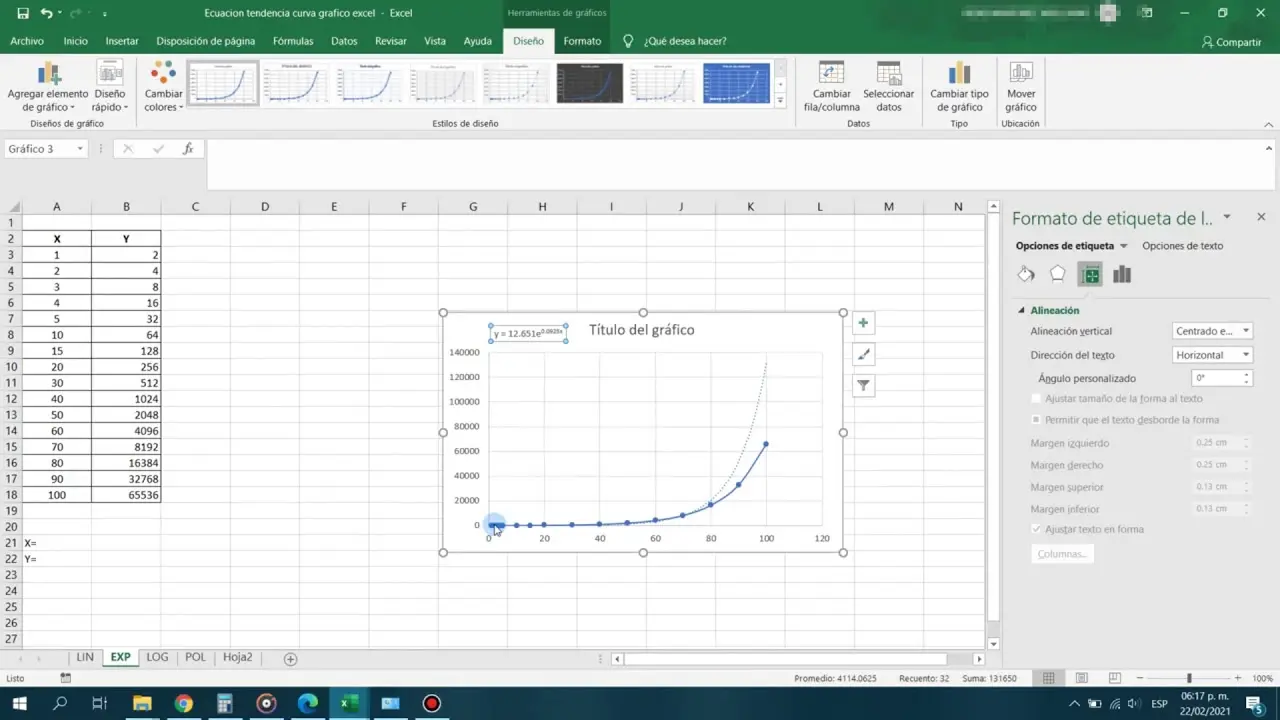

grafica de ecuaciones en excel - Cómo obtener una ecuación de un gráfico de Excel

¿Qué hago si el R-cuadrado es bajo?

Un R-cuadrado bajo indica que la ecuación no se ajusta bien a los datos. Prueba a utilizar un tipo de ecuación diferente, a agregar más datos o a revisar si hay errores en tus datos.

¿Puedo obtener la ecuación de un gráfico ya creado?

Sí, puedes agregar una línea de tendencia y mostrar su ecuación a un gráfico existente siguiendo los pasos descritos anteriormente.

¿Cómo puedo exportar la ecuación?

La ecuación se muestra directamente en el gráfico. Puedes copiarla desde el gráfico y pegarla en otro documento.

Tabla Comparativa de Tipos de Ecuaciones

Tipo de Ecuación Descripción Cuándo usarla
Lineal y = mx + b Cuando la relación entre las variables es aproximadamente lineal.
Polinomial y = a n x n + a n-1 x n-1 + ... + a 1 x + a 0 Cuando la relación entre las variables es curvilínea.
Exponencial y = ab x Cuando el crecimiento o decrecimiento es exponencial.
Logarítmica y = a + b ln(x) Cuando la relación entre las variables es logarítmica.

Conclusión

Obtener la ecuación de un gráfico en Excel es una tarea sencilla que puede proporcionar información valiosa sobre la relación entre tus datos. Con las herramientas y técnicas descritas en este artículo, podrás analizar tus datos de forma más efectiva y extraer conclusiones significativas. Recuerda que la elección del tipo de ecuación y la interpretación del R-cuadrado son cruciales para un análisis correcto.
