Gráfica de enfriamiento

18/03/2015

Valoración: 3.77 (8504 votos)

Las gráficas de enfriamiento, también conocidas como curvas de enfriamiento, son representaciones visuales que muestran cómo la temperatura de una sustancia cambia con el tiempo a medida que se enfría. Estas gráficas son herramientas esenciales en diversos campos, desde la metalurgia hasta la ciencia de materiales, proporcionando información crucial sobre las transiciones de fase y las propiedades térmicas de los materiales.

Índice
  1. ¿Qué es una gráfica de enfriamiento?
    1. Aplicaciones de las gráficas de enfriamiento
  2. Cómo se interpreta una gráfica de enfriamiento
  3. Medición del Enfriamiento en Entornos Industriales
    1. Equipos de Refrigeración Industrial
    2. Unidades de Refrigeración y Equivalencias
  4. Métodos de Enfriamiento
    1. Ventajas del Enfriamiento Evaporativo
    2. Enfriamiento Evaporativo vs. Enfriamiento en Seco
    3. Principio de funcionamiento del enfriamiento evaporativo
  5. Consultas Habituales sobre Gráficas de Enfriamiento

¿Qué es una gráfica de enfriamiento?

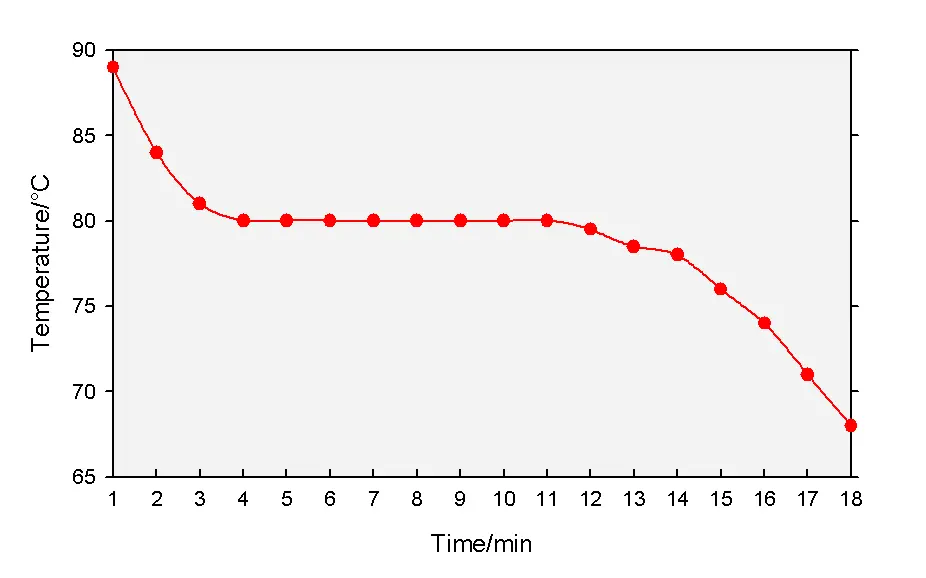

Una gráfica de enfriamiento es un gráfico de línea donde el eje X representa el tiempo y el eje Y representa la temperatura. La curva resultante ilustra la disminución de la temperatura de una sustancia a medida que se enfría. La forma de la curva proporciona información valiosa sobre el comportamiento del material durante el proceso de enfriamiento. Por ejemplo, una meseta en la curva indica un cambio de fase, como la solidificación de un líquido o la condensación de un gas.

Aplicaciones de las gráficas de enfriamiento

Las gráficas de enfriamiento tienen aplicaciones en una amplia gama de disciplinas, incluyendo:

  • Metalurgia: Para determinar la composición de aleaciones y predecir sus propiedades mecánicas.
  • Ciencia de materiales: Para estudiar las transiciones de fase en diferentes materiales.
  • Química: Para analizar el proceso de cristalización y la pureza de las sustancias.
  • Ingeniería: Para diseñar sistemas de enfriamiento eficientes.

Cómo se interpreta una gráfica de enfriamiento

La interpretación de una gráfica de enfriamiento requiere comprender los diferentes segmentos de la curva. Una curva típica muestra una disminución gradual de la temperatura, seguida de una meseta (una parte plana) que corresponde a un cambio de fase, y luego una disminución gradual de la temperatura hasta alcanzar la temperatura ambiente.

Puntos clave a observar en una gráfica de enfriamiento:

  • Temperatura inicial: La temperatura a la que comienza el proceso de enfriamiento.
  • Temperatura de transición de fase: La temperatura a la que ocurre el cambio de fase (ej., solidificación).
  • Latente calor: La cantidad de energía liberada durante el cambio de fase, que se refleja en la meseta de la curva.
  • Tasa de enfriamiento: La velocidad a la que disminuye la temperatura, representada por la pendiente de la curva.

Medición del Enfriamiento en Entornos Industriales

En la industria, la medición precisa del enfriamiento es crucial para la eficiencia y el control de procesos. La capacidad de refrigeración, expresada en unidades como BTU/hora o toneladas de refrigeración, indica la cantidad de calor que se puede extraer de un espacio en condiciones estándar. El control de capacidad, mediante técnicas como el uso de compresores de capacidad variable o el control por inversor de frecuencia, optimiza el consumo de energía.

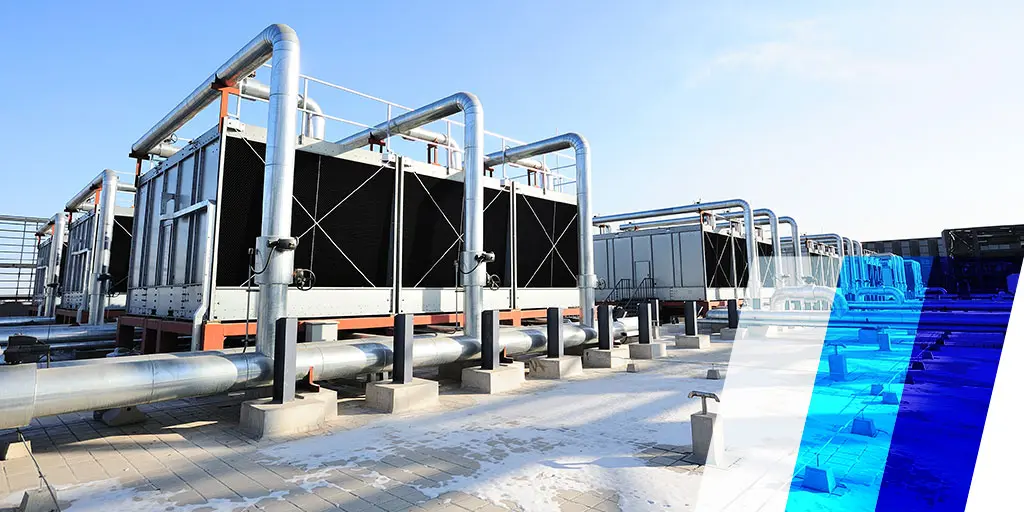

grafica de enfriamiento - Cómo se mide el enfriamiento

Equipos de Refrigeración Industrial

Los equipos de refrigeración industrial varían según las necesidades específicas de cada industria. Algunos ejemplos incluyen:

  • Cámaras compactas: Para comercios minoristas y farmacias.
  • Cámaras semi-compactas: Para fábricas y plantas de producción.
  • Salas de trabajo refrigeradas: Para mantener una temperatura óptima en entornos de producción.
  • Equipos de enfriamiento para bodegas: Para el almacenamiento y envejecimiento de vinos y otros productos.
  • Cámaras de secado: Para controlar la humedad en procesos industriales específicos.

Unidades de Refrigeración y Equivalencias

Existen diversas unidades para medir la capacidad de refrigeración, incluyendo BTU/hora, toneladas de refrigeración, kilovatios frigoríficos y caballos de potencia. Es esencial comprender las equivalencias entre estas unidades para evitar confusiones en los cálculos y diseños de sistemas de enfriamiento.

Unidad Equivalencia (aproximada)
Tonelada de refrigeración 12,000 BTU/hora = 5 kW
BTU/hora 0.000293 Toneladas de refrigeración
kW 0.284 Toneladas de refrigeración

Métodos de Enfriamiento

El enfriamiento evaporativo es un método eficiente y ecológico para reducir la temperatura. Este método aprovecha el principio de que la evaporación del agua absorbe calor del entorno. Las torres de enfriamiento húmedas son un ejemplo común de este tipo de sistema.

Ventajas del Enfriamiento Evaporativo

  • Temperaturas de agua de enfriamiento más bajas: Especialmente ventajoso en climas cálidos.
  • Diseño compacto: Ahorro de espacio en la instalación.
  • Ahorro de energía notable: En comparación con métodos de enfriamiento tradicionales.

Enfriamiento Evaporativo vs. Enfriamiento en Seco

La elección entre enfriamiento evaporativo y enfriamiento en seco depende de factores como la temperatura de salida del fluido deseada, los costes de energía y el espacio disponible.

Principio de funcionamiento del enfriamiento evaporativo

El enfriamiento evaporativo se basa en el contacto estrecho entre el aire y el agua, donde el calor se transfiere al aire a través de la evaporación del agua. El aire caliente y saturado se expulsa luego del sistema.

Consultas Habituales sobre Gráficas de Enfriamiento

Algunas de las preguntas más frecuentes sobre gráficas de enfriamiento incluyen:

  • ¿Cómo se construye una gráfica de enfriamiento? Se requiere la medición precisa de la temperatura a intervalos regulares durante el proceso de enfriamiento.
  • ¿Qué información se puede obtener de una gráfica de enfriamiento? Se puede determinar la temperatura de transición de fase, el calor latente y la tasa de enfriamiento.
  • ¿Qué tipos de materiales se pueden estudiar con gráficas de enfriamiento? Se pueden estudiar una gran variedad de materiales, desde metales hasta compuestos orgánicos.
  • ¿Existen softwares para analizar gráficas de enfriamiento? Sí, existen numerosos softwares de análisis de datos que pueden ser utilizados para este propósito.

Las gráficas de enfriamiento son herramientas esenciales para comprender el comportamiento de los materiales durante el proceso de enfriamiento, con aplicaciones cruciales en diversos campos de la ciencia y la ingeniería. La comprensión de su interpretación y la capacidad de aplicar los diferentes métodos de enfriamiento son factores clave en el diseño y optimización de sistemas de enfriamiento eficientes y económicos.
