La comprensión del comportamiento de los materiales bajo carga es fundamental en ingeniería y ciencia de materiales. Una herramienta clave para este análisis es la gráfica de esfuerzo vs deformación, también conocida como curva tensión-deformación o diagrama esfuerzo-deformación. Esta gráfica representa la relación entre el esfuerzo aplicado a un material y la deformación resultante, proporcionando información crucial sobre sus propiedades mecánicas.
Esfuerzo y Deformación: Conceptos Fundamentales
Antes de analizar la gráfica, es esencial definir los términos clave:
- Esfuerzo (σ): Es la medida de la fuerza interna que resiste la deformación de un material por unidad de área. Se calcula como la fuerza aplicada (F) dividida por el área de la sección transversal (A): σ = F/A. Las unidades comunes son Pascales (Pa) o N/m². Existen diferentes tipos de esfuerzo, como el esfuerzo normal (tensión o compresión) y el esfuerzo cortante .
- Deformación (ε): Es la medida del cambio en la forma o dimensión de un material en respuesta a una fuerza aplicada. Para la deformación axial (alargamiento o acortamiento), se calcula como el cambio de longitud (ΔL) dividido por la longitud original (L₀): ε = ΔL/L₀. La deformación es una cantidad adimensional, a menudo expresada como porcentaje.

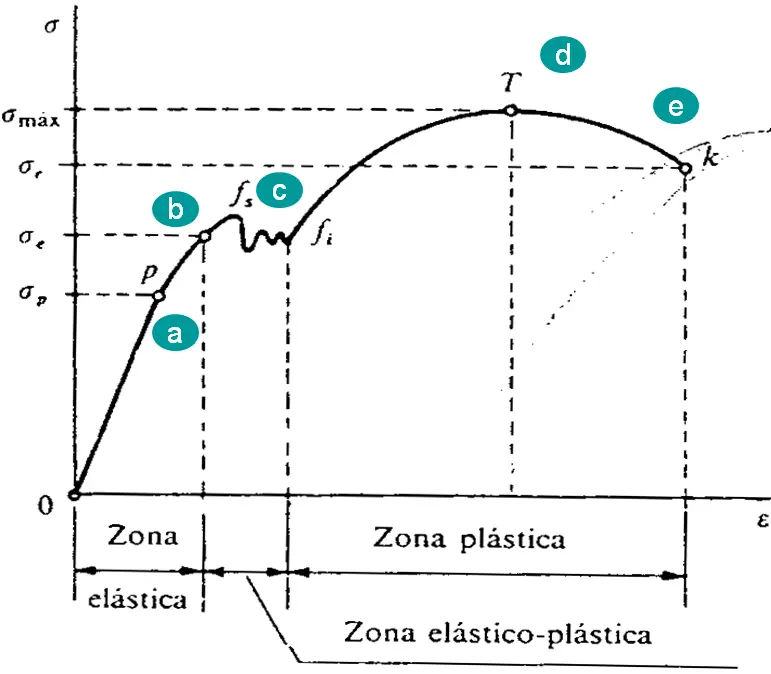

La Curva Esfuerzo-Deformación: Interpretación

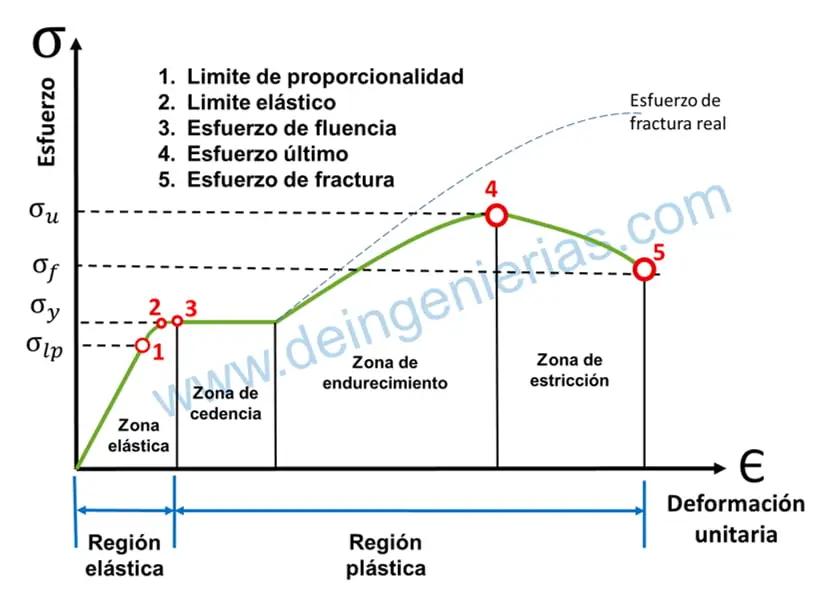

La gráfica de esfuerzo vs deformación muestra la relación entre el esfuerzo aplicado y la deformación resultante para un material específico. Esta curva suele tener dos regiones principales:
Región Elástica
En la región elástica, la relación entre el esfuerzo y la deformación es lineal y se obedece la Ley de Hooke : σ = Eε, donde E es el módulo de Young o módulo de elasticidad, una propiedad del material que indica su rigidez. En esta región, si se elimina la carga, el material regresa a su forma original. Algunos puntos clave de esta región son:
- Límite de proporcionalidad: El punto hasta donde la relación esfuerzo-deformación es perfectamente lineal.
- Límite elástico: El punto más allá del cual se produce una deformación permanente, incluso si se elimina la carga. El material comienza a deformarse plásticamente.
Región Plástica
En la región plástica, la relación entre el esfuerzo y la deformación es no lineal. La deformación es permanente, incluso después de que se retira la carga. Esta región se caracteriza por:
- Fluencia: Un aumento significativo de la deformación con un pequeño incremento de esfuerzo.
- Endurecimiento por deformación: El aumento de resistencia del material a medida que se deforma plásticamente.
- Esfuerzo de fluencia (σy): El esfuerzo mínimo necesario para iniciar la deformación plástica.
- Resistencia a la tracción (σu): El esfuerzo máximo que el material puede soportar antes de la fractura.
- Fractura: El punto en el que el material se rompe.
Tipos de Curvas Esfuerzo-Deformación
La forma de la curva esfuerzo-deformación varía dependiendo del tipo de material. Algunos ejemplos incluyen:
- Materiales dúctiles: Presentan una región plástica extensa antes de la fractura, mostrando una gran capacidad de deformación antes de romperse (ej. acero).
- Materiales frágiles: Presentan una pequeña o ninguna región plástica antes de la fractura, rompiéndose de forma súbita (ej. cerámica).
- Materiales elásticos: Se caracterizan por una gran región elástica y una pequeña o ninguna región plástica (ej. caucho).
Tabla Comparativa de Propiedades Mecánicas
| Propiedad | Definición | Unidad |
|---|---|---|
| Módulo de Young (E) | Rigidez del material | Pa |
| Límite elástico (σy) | Esfuerzo que inicia la deformación plástica | Pa |
| Resistencia a la tracción (σu) | Esfuerzo máximo antes de la fractura | Pa |
| Ductilidad | Capacidad de deformación plástica antes de la fractura | % de elongación |
| Fragilidad | Tendencia a romperse sin deformación plástica significativa | - |
Aplicaciones de la Gráfica Esfuerzo-Deformación
La gráfica de esfuerzo vs deformación es una herramienta esencial en diversas aplicaciones de ingeniería, incluyendo:
- Selección de materiales: Para elegir el material adecuado para una aplicación específica, considerando sus propiedades mecánicas.
- Diseño de estructuras: Para asegurar que una estructura pueda soportar las cargas esperadas sin fallar.
- Control de calidad: Para verificar la calidad de los materiales y asegurar que cumplen con las especificaciones.
- Análisis de fallas: Para determinar la causa de una falla estructural.
Consultas Habituales sobre la Gráfica Esfuerzo-Deformación
Algunas consultas habituales sobre la gráfica esfuerzo-deformación incluyen:
- ¿Qué significa una curva de esfuerzo-deformación lineal? Indica un comportamiento elástico, donde la deformación es proporcional al esfuerzo aplicado.
- ¿Qué indica la pendiente de la región elástica? Representa el módulo de Young (E) del material, una medida de su rigidez.
- ¿Cómo se determina el límite elástico de un material? Se puede determinar a partir de la gráfica, identificando el punto donde comienza la deformación permanente.
- ¿Qué diferencia hay entre la resistencia a la tracción y el límite elástico? La resistencia a la tracción es el esfuerzo máximo que el material soporta antes de la fractura, mientras que el límite elástico es el esfuerzo que inicia la deformación permanente.
La gráfica de esfuerzo vs deformación es una herramienta fundamental para entender el comportamiento mecánico de los materiales. Su análisis permite la selección adecuada de materiales, el diseño seguro de estructuras y el análisis de fallas. El conocimiento de los conceptos de esfuerzo y deformación, junto con la interpretación de la gráfica, es crucial para cualquier ingeniero o científico de materiales.
