La gráfica de fasores, también conocida como diagrama fasorial, es una herramienta fundamental en ingeniería eléctrica para representar y analizar señales senoidales. Permite visualizar la magnitud y la fase relativa de diferentes señales, simplificando el cálculo de magnitudes resultantes en circuitos de corriente alterna. Este artículo explorará en detalle qué son las gráficas de fasores, cómo se representan y sus aplicaciones.
¿Qué es un Diagrama de Fasores?
Un diagrama de fasores es una representación gráfica de señales senoidales, donde cada señal se representa mediante un vector ( fasor ) cuya longitud es proporcional a la amplitud de la señal y cuyo ángulo con respecto a un eje de referencia representa el desfase de la señal.
La ventaja principal de utilizar fasores reside en la simplificación del análisis de circuitos de CA. Las complejas operaciones matemáticas de senos y cosenos se reducen a operaciones vectoriales más sencillas de suma y resta. Esto facilita el cálculo de magnitudes como la impedancia, la corriente y la tensión en circuitos con elementos resistivos, inductivos y capacitivos.
Componentes Clave de un Diagrama de Fasores
- Fasores: Vectores que representan señales senoidales. La longitud del vector representa la amplitud (magnitud) de la señal, y el ángulo con el eje de referencia representa el desfase (fase) de la señal.
- Eje de Referencia: Generalmente se utiliza el eje horizontal para representar la referencia de fase (0 grados).
- Escalas: Se establecen escalas para representar tanto la amplitud como la fase en el diagrama.

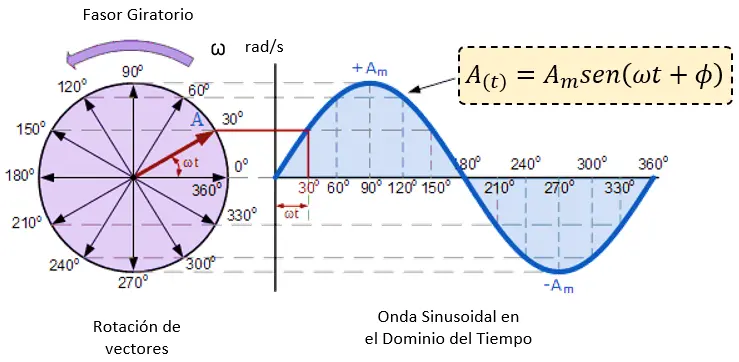

Representación de Fasores

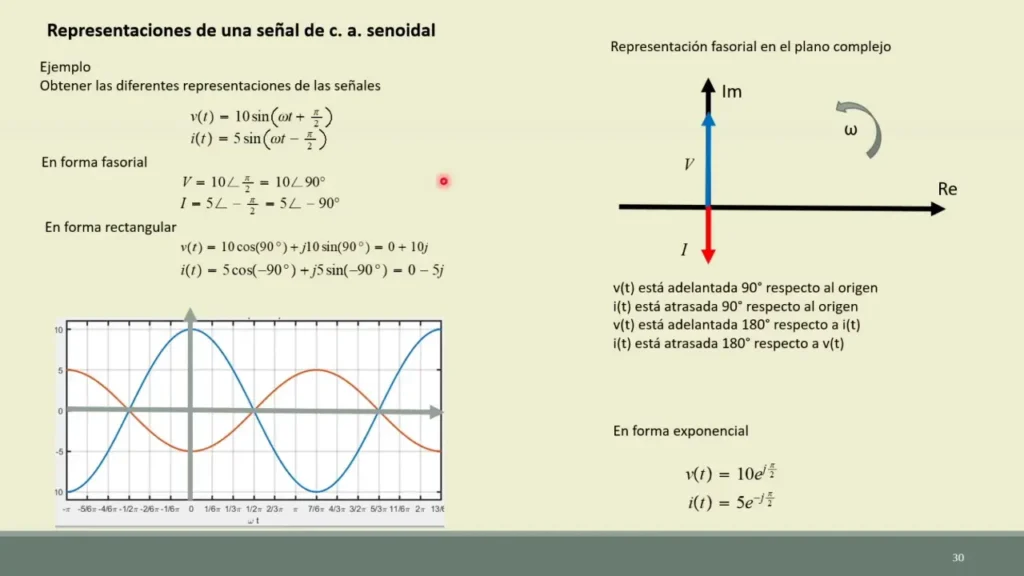

Existen varias formas de representar un fasor :
- Forma Rectangular: Se expresa en términos de sus componentes horizontal (real) y vertical (imaginario). Por ejemplo: V = a + jb , donde 'a' es la componente real y 'b' la componente imaginaria.
- Forma Polar: Se representa mediante su magnitud y su ángulo. Por ejemplo: V = V∠θ , donde 'V' es la magnitud y 'θ' es el ángulo en grados o radianes.
- Forma Exponencial: Se expresa utilizando la función exponencial. Por ejemplo: V = Vejθ
Es importante notar que la representación vectorial de los fasores facilita la visualización de las relaciones de fase entre diferentes señales senoidales. Por ejemplo, si dos fasores tienen el mismo ángulo, están en fase; si tienen un ángulo de 180 grados de diferencia, están en antifase; y si tienen un ángulo de 90 grados de diferencia, están en cuadratura.
Aplicaciones de las Gráficas de Fasores
Las gráficas de fasores tienen una amplia gama de aplicaciones en ingeniería eléctrica, entre las que destacan:
- Análisis de Circuitos CA: Se utilizan para determinar la corriente y la tensión en circuitos con elementos R, L y C.
- Cálculo de Impedancias: Facilitan el cálculo de la impedancia total de un circuito, teniendo en cuenta la fase de cada componente.
- Potencia en Circuitos CA: Se utilizan para calcular la potencia activa, reactiva y aparente en circuitos de CA.
- Máquinas Eléctricas: Son esenciales para el análisis de máquinas síncronas, asíncronas y transformadores.
- Sistemas de Potencia: Se emplean para el estudio de flujos de potencia en sistemas eléctricos de gran escala.
Ejemplo de Diagrama de Fasores
Imaginemos un circuito con una resistencia (R), una inductancia (L) y una tensión (V) aplicada. La corriente (I) que circula por el circuito tendrá un desfase con respecto a la tensión debido a la inductancia. El diagrama de fasores mostraría la tensión como un fasor de referencia y la corriente como otro fasor con un ángulo de desfase determinado por la inductancia. La diferencia de fase entre la tensión y la corriente indicará el factor de potencia del circuito.
Tabla Comparativa de Representaciones Fasoriales
| Forma | Representación | Ventajas | Desventajas |
|---|---|---|---|
| Rectangular | a + jb | Fácil para sumas y restas | Complejo para multiplicaciones y divisiones |
| Polar | V∠θ | Fácil para multiplicaciones y divisiones | Complejo para sumas y restas |
| Exponencial | Ve jθ | Compacta y útil para cálculos avanzados | Requiere conocimientos de números complejos |
Consultas Habituales sobre Gráficas de Fasores
A continuación, se responden algunas de las dudas más frecuentes sobre las gráficas de fasores :
- ¿Qué es un fasor? Un fasor es una representación vectorial de una señal senoidal que indica su magnitud y fase.
- ¿Cómo se dibuja un diagrama fasorial? Se dibuja un eje de referencia y se representan los fasores como vectores con su longitud y ángulo correspondientes.
- ¿Para qué sirven las gráficas de fasores? Simplifican el análisis de circuitos de CA y facilitan el cálculo de magnitudes eléctricas.
- ¿Qué diferencia hay entre un fasor y un vector? Un fasor es un tipo especial de vector que representa una señal senoidal. Aunque comparten la representación gráfica, un fasor conlleva información de frecuencia y fase.
La gráfica de fasores es una herramienta esencial para el análisis de circuitos de corriente alterna. Su capacidad para representar visualmente la magnitud y la fase de señales senoidales simplifica significativamente los cálculos y facilita la comprensión del comportamiento de los circuitos eléctricos. El dominio de esta técnica es fundamental para cualquier ingeniero o estudiante de ingeniería eléctrica.
