Gráfica de impedancia: análisis e interpretación

28/02/2023

Valoración: 4.64 (9241 votos)

La gráfica de impedancia, también conocida como diagrama de Nyquist o diagrama de Cole-Cole, es una representación gráfica que muestra los valores de impedancia medidos a múltiples frecuencias. La impedancia es un parámetro que combina la resistencia y la reactancia de un sistema, ofreciendo una visión completa de su comportamiento ante el paso de una corriente alterna (CA).

Índice
  1. ¿Qué es la Medición de Impedancia?
    1. Componentes de la Impedancia en Baterías
  2. Análisis mediante Circuitos Equivalentes
  3. Aplicaciones de la Gráfica de Impedancia
    1. Evaluación del Deterioro de la Batería
    2. Identificación de Factores de Deterioro
  4. Instrumentación y Software para Medición de Impedancia
  5. Interpretación de la Gráfica de Impedancia
  6. Tipos de Gráficas de Impedancia
  7. Consultas Habituales sobre Gráficas de Impedancia
  8. Tabla Comparativa de Instrumentos de Medición
  9. Impedancia en el Ámbito del Audio
  10. Curva de Impedancia Síncrona

¿Qué es la Medición de Impedancia?

La medición de impedancia se realiza aplicando una señal de CA. En el caso de baterías, se suele utilizar una frecuencia fija de 1 kHz. Sin embargo, la técnica más completa es la Espectroscopia de Impedancia Electroquímica (EIS), que emplea un rango de frecuencias para obtener información más detallada. La EIS es un método no destructivo que permite observar el comportamiento interno de un sistema, como una batería, sin necesidad de desmontarlo.

Componentes de la Impedancia en Baterías

La impedancia interna de una batería se compone generalmente de tres resistencias principales:

  1. Resistencia electrolítica: Resistencia al flujo de iones dentro del electrolito.
  2. Resistencia de reacción: Resistencia asociada a las reacciones electroquímicas en los electrodos.
  3. Resistencia de difusión: Resistencia al movimiento de iones dentro de los materiales de los electrodos.

La influencia de cada componente en la impedancia total varía con la frecuencia. A altas frecuencias (alrededor de 1 kHz), predomina la resistencia electrolítica, mientras que a bajas frecuencias (menos de 1 Hz) predomina la resistencia de difusión, y a frecuencias intermedias (1 a varios cientos de Hz) la resistencia de reacción. El análisis de la gráfica de impedancia permite evaluar estos fenómenos por separado.

Análisis mediante Circuitos Equivalentes

Un método común de análisis es el empleo de circuitos equivalentes. En estos modelos, cada fenómeno dentro de la batería se representa mediante elementos de circuito (resistencias, capacitancias, etc.). Los valores de estos elementos, calculados a partir de la gráfica de impedancia, proporcionan información cuantitativa sobre las características de los fenómenos físicos representados.

Aplicaciones de la Gráfica de Impedancia

Evaluación del Deterioro de la Batería

La gráfica de impedancia permite evaluar el estado de una batería. Por ejemplo, un aumento significativo en la resistencia de reacción indica un deterioro de la batería, especialmente en aplicaciones que implican carga y descarga a bajas temperaturas o ciclos de carga profunda.

Identificación de Factores de Deterioro

La medición de la impedancia a múltiples frecuencias permite identificar las causas del deterioro de una célula de batería. Un análisis profundo de la gráfica puede revelar problemas específicos en diferentes partes de la batería.

Instrumentación y Software para Medición de Impedancia

Existen instrumentos específicos para la medición de impedancia, como los equipos de Hioki, que permiten realizar mediciones precisas en un amplio rango de frecuencias. Además, software especializado facilita el análisis de los datos obtenidos y la generación de la gráfica de impedancia. Algunas herramientas ofrecen la posibilidad de superponer múltiples gráficas para la comparación y análisis de diferentes baterías o condiciones.

Interpretación de la Gráfica de Impedancia

La interpretación de la gráfica de impedancia requiere conocimientos específicos. La forma y características de la curva proporcionan información valiosa sobre los procesos internos del sistema. El análisis de los semicírculos, sus diámetros y su posición en el gráfico, permite determinar la contribución de cada componente de la impedancia. La experiencia y el uso de software especializado son claves para obtener una interpretación precisa.

Tipos de Gráficas de Impedancia

Existen diferentes tipos de gráficas de impedancia, dependiendo de la aplicación y la información que se busca obtener. Algunas de las más comunes son las gráficas de Bode (módulo y fase vs. frecuencia) y la gráfica de Nyquist (parte real vs. parte imaginaria de la impedancia). La elección del tipo de gráfica depende de la aplicación específica y de los objetivos del análisis.

Consultas Habituales sobre Gráficas de Impedancia

Algunas de las preguntas más frecuentes sobre las gráficas de impedancia incluyen:

grafica de impedancia - Qué es la curva de impedancia

  • ¿Cómo se interpreta un semicírculo en la gráfica de Nyquist?
  • ¿Qué significa un aumento en la resistencia de reacción?
  • ¿Cómo se determina el equivalente de circuito a partir de la gráfica?
  • ¿Qué software se utiliza para el análisis de gráficas de impedancia?
  • ¿Qué parámetros se deben considerar al diseñar un experimento de EIS?

Tabla Comparativa de Instrumentos de Medición

Modelo Propósito Tipo de Batería Rango de Frecuencia
BT4560 Línea de producción de celdas Batería de iones de litio 0.1 Hz a 05 kHz
IM3590 I+D Batería de estado sólido 0.04 Hz a 10 kHz
IM3536-01+9268-10 I+D Batería de estado sólido 1 mHz a 200 kHz

Nota: Esta tabla muestra ejemplos de instrumentos de medición; existen muchos otros modelos disponibles en el mercado.

Impedancia en el Ámbito del Audio

En el campo del audio, la impedancia se refiere a la resistencia que ofrece un altavoz a la corriente eléctrica. La compatibilidad entre la impedancia del altavoz y la del amplificador es crucial para evitar distorsiones y daños en el equipo. Una impedancia incorrecta puede resultar en una baja calidad de sonido o incluso dañar el amplificador.

Curva de Impedancia Síncrona

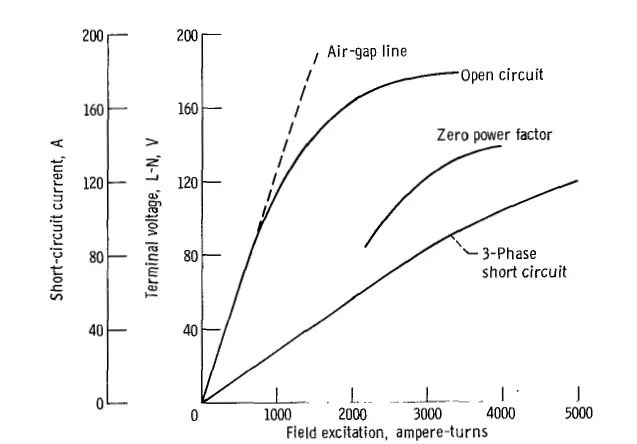

En el contexto de generadores síncronos, la curva de impedancia síncrona (o característica de cortocircuito) representa la corriente de cortocircuito en función de la corriente de excitación. Esta curva, generalmente lineal, es esencial para determinar la impedancia interna del generador y es crucial para el análisis de su funcionamiento.

La comprensión y el análisis de las gráficas de impedancia son fundamentales en diversas áreas, desde el análisis del estado de las baterías hasta el diseño de sistemas de audio y generadores. La correcta interpretación de estas gráficas permite una evaluación precisa del comportamiento de los sistemas y facilita la toma de decisiones en el diseño, la operación y el mantenimiento de los mismos.
