La Ley de Coulomb, piedra angular de la electrostática, describe la fuerza de interacción entre cargas eléctricas. Comprenderla implica visualizarla, y para ello, las gráficas son herramientas esenciales. Este artículo explorará a fondo la Ley de Coulomb, su representación gráfica y sus aplicaciones, incluyendo ejemplos y ejercicios resueltos.
La Ley de Coulomb: Fundamentos

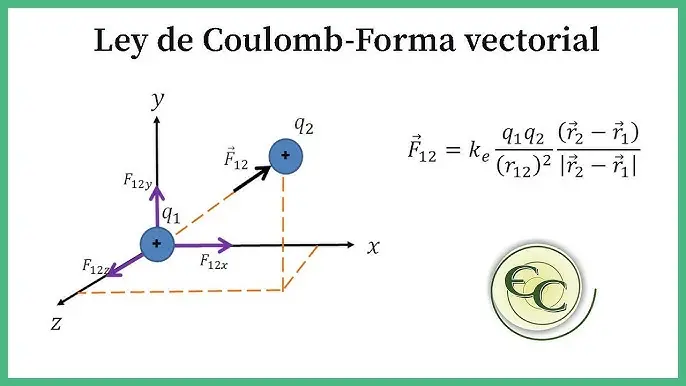

En esencia, la Ley de Coulomb establece que la fuerza (F) entre dos cargas puntuales (q1 y q2) es directamente proporcional al producto de sus magnitudes e inversamente proporcional al cuadrado de la distancia (r) que las separa:
F = k |q1 q2| / r²
Donde:
- F representa la fuerza electrostática (medida en Newtons).
- k es la constante de Coulomb (aproximadamente 9 x 10⁹ Nm²/C²).
- q1 y q2 son las magnitudes de las cargas (medidas en Coulombs).
- r es la distancia entre las cargas (medida en metros).
El signo de la fuerza indica si es atractiva (cargas opuestas) o repulsiva (cargas iguales). La ley se aplica a cargas puntuales, es decir, a cuerpos cuyas dimensiones son despreciables en comparación con la distancia que las separa.
Representación Gráfica de la Ley de Coulomb
Visualizar la relación entre la fuerza, la carga y la distancia es crucial. Existen varias maneras de representar gráficamente la Ley de Coulomb:
Fuerza vs. Distancia (q1 y q2 constantes):
Manteniendo las cargas constantes, una gráfica de la fuerza (F) en función de la distancia (r) mostrará una curva hiperbólica. A medida que la distancia aumenta, la fuerza disminuye rápidamente, siguiendo una relación inversamente proporcional al cuadrado de la distancia. Esto se puede representar como F ∝ 1/r². Una gráfica logarítmica puede facilitar la visualización de esta relación.
Fuerza vs. Carga (r constante):
Si mantenemos la distancia constante y variamos una de las cargas, la gráfica de la fuerza (F) en función de la magnitud de la carga (q) será una línea recta que pasa por el origen. Esto demuestra la proporcionalidad directa entre la fuerza y la magnitud de la carga: F ∝ q. Recuerda que si se modifica una carga, la otra permanecerá constante.
Fuerza vs. Producto de las Cargas (r constante):
Manteniendo la distancia constante y variando ambas cargas simultáneamente, la gráfica de la fuerza (F) versus el producto de las cargas (q1q2) será una línea recta que pasa por el origen, mostrando la proporcionalidad directa entre la fuerza y el producto de las cargas: F ∝ q1q2.
Tabla Comparativa de Representaciones Gráficas
| Gráfica | Variables | Relación | Forma de la gráfica |
|---|---|---|---|
| Fuerza vs. Distancia | F, r (q1, q2 constantes) | Inversamente proporcional al cuadrado de la distancia | Curva hiperbólica |
| Fuerza vs. Carga | F, q (r, otra carga constantes) | Directamente proporcional | Línea recta |
| Fuerza vs. Producto de Cargas | F, q1q2 (r constante) | Directamente proporcional | Línea recta |
Consultas Habituales sobre la Gráfica de la Ley de Coulomb
A continuación, se responden algunas consultas habituales sobre la representación gráfica de la Ley de Coulomb:
- ¿Por qué la gráfica de Fuerza vs. Distancia es una curva hiperbólica? Porque la fuerza disminuye mucho más rápido a medida que la distancia aumenta debido a la relación inversamente proporcional al cuadrado de la distancia.
- ¿Cómo puedo determinar el valor de la constante de Coulomb a partir de una gráfica? La constante de Coulomb (k) se puede determinar a partir de la pendiente de la gráfica de Fuerza vs. Producto de Cargas, cuando la distancia es constante.
- ¿Qué ocurre si una de las cargas es negativa? El valor absoluto de la carga se utiliza en el cálculo de la magnitud de la fuerza. El signo indica la dirección de la fuerza: atracción si las cargas tienen signos opuestos, repulsión si tienen el mismo signo.
Ejemplos y Ejercicios Resueltos
Para afianzar los conceptos, veamos algunos ejemplos:
Ejemplo 1:
Dos cargas, q1 = 2 x 10⁻⁶ C y q2 = 4 x 10⁻⁶ C, están separadas por una distancia de 0.1 m. Calcula la magnitud de la fuerza electrostática.
Solución:
Aplicando la Ley de Coulomb: F = (9 x 10⁹ Nm²/C²) (2 x 10⁻⁶ C) (4 x 10⁻⁶ C) / (0.1 m)² = 2 N
Ejemplo 2:
Si la distancia entre las dos cargas del ejemplo anterior se duplica, ¿cómo cambia la fuerza?
Solución:
Si la distancia se duplica (r = 0.2 m), la fuerza se reduce a una cuarta parte: F = 2 N / 4 = 8 N. Esto ilustra la relación inversamente proporcional al cuadrado de la distancia.
Aplicaciones de la Ley de Coulomb y sus Gráficas
La Ley de Coulomb y sus representaciones gráficas tienen amplias aplicaciones en diversos campos, incluyendo:
- Física Atómica y Nuclear: Para modelar las interacciones entre partículas cargadas en el átomo y el núcleo.
- Ingeniería Eléctrica: En el diseño de circuitos electrónicos y sistemas de potencia.
- Química: Para comprender las interacciones entre iones y moléculas.
- Biofísica: Para estudiar las interacciones electrostáticas en sistemas biológicos.
La capacidad de visualizar la relación entre las variables a través de gráficas facilita la comprensión y el análisis de estos fenómenos.
Conclusión
La gráfica de la Ley de Coulomb es una herramienta poderosa para comprender la interacción entre cargas eléctricas. A través de diferentes representaciones gráficas, podemos visualizar con claridad la relación entre la fuerza, la carga y la distancia, lo que nos permite aplicar la Ley de Coulomb de manera efectiva en diversos contextos científicos e ingenieriles. Dominar estas representaciones es fundamental para un entendimiento profundo de la electrostática.
