La gráfica de Levenspiel es una herramienta fundamental en la ingeniería de reacciones químicas, utilizada para determinar el volumen necesario de un reactor químico en función de datos experimentales sobre la reacción que tiene lugar en él. Su nombre rinde homenaje al profesor de ingeniería química Octave Levenspiel. Este artículo proporciona una comprensión detallada de las gráficas de Levenspiel, sus aplicaciones, y su relación con los diferentes tipos de reactores.

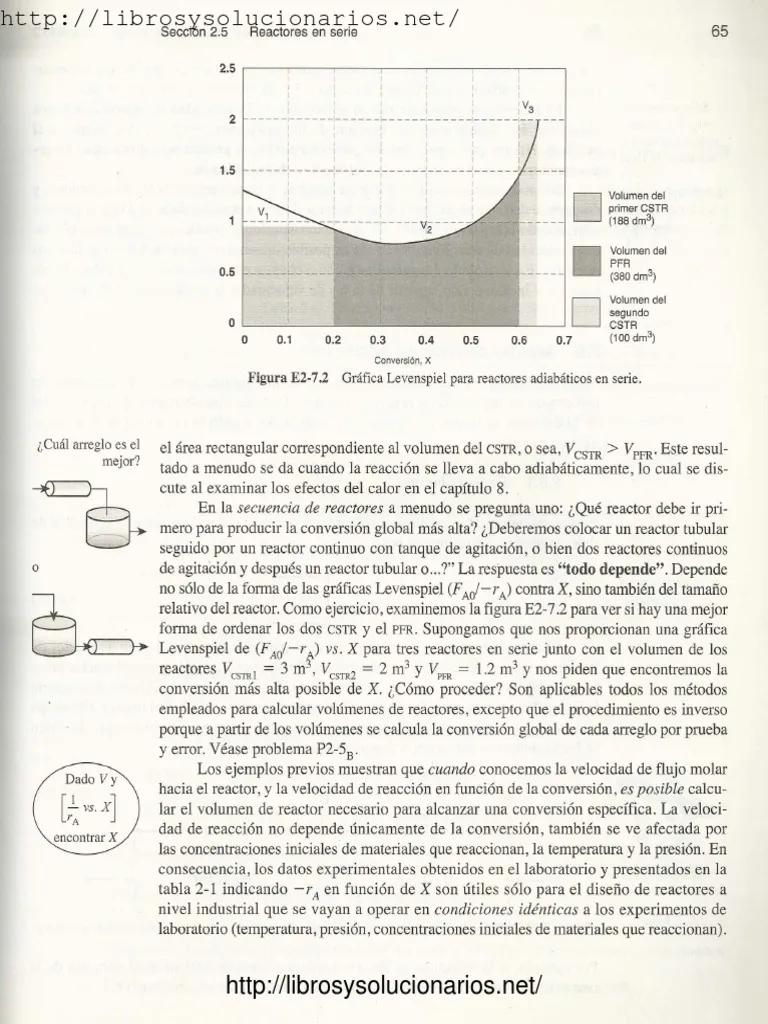

Qué es una gráfica de Levenspiel

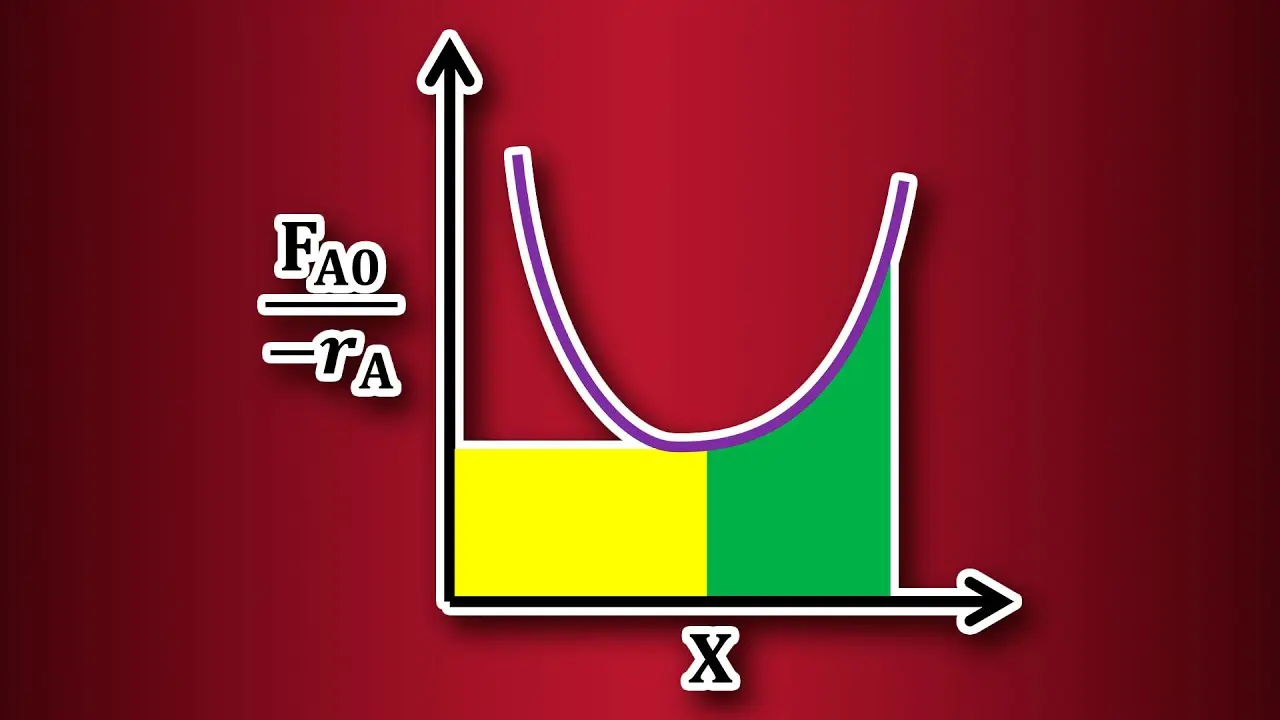

Una gráfica de Levenspiel representa F Ao/(-r A) en función de la conversión (X). Esta gráfica permite determinar el volumen requerido para lograr una conversión específica, dado un caudal molar de entrada. La forma de la gráfica y su interpretación varían según el tipo de reactor.
Reactores Continuos de Tanque Agitado (CSTR)
Para un CSTR, la relación entre el volumen (V), el caudal molar de entrada de A (F Ao), la conversión (X), y la velocidad de reacción (-r A) es:
V = F Ao(1/(-r A))X

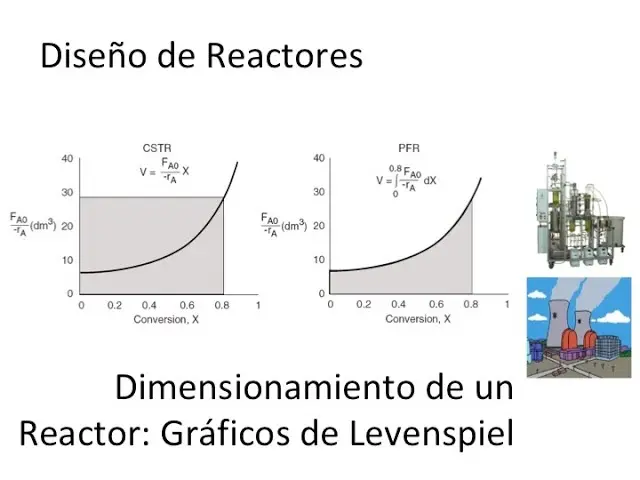

En una gráfica de Levenspiel para un CSTR, el volumen necesario para alcanzar una conversión X se representa como el área de un rectángulo con altura F Ao/(-r A) y ancho X.
Reactores de Flujo Pistón (PFR)
Para un PFR, la relación es:
V = F Ao∫ 0 X(1/(-r A))dX
En este caso, el volumen necesario para alcanzar una conversión X en la gráfica de Levenspiel se representa como el área bajo la curva de F Ao/(-r A) desde X = 0 hasta X = X.
Reactores Ideales: Tipos y Características
Para comprender completamente la aplicación de las gráficas de Levenspiel, es crucial conocer los diferentes tipos de reactores ideales. Estos son modelos simplificados que ayudan a analizar el comportamiento de los reactores reales.
Reactor Batch
El reactor batch opera en estado no estacionario. Su ecuación de diseño se basa en un balance de materia:
t = ∫ 0 XA(N A0/(-r AV))dX
donde t es el tiempo de reacción, N A0es el número de moles inicial de A, y X Aes la conversión de A. Para reacciones donde el volumen cambia con la conversión, la ecuación se modifica para incluir un factor de expansión.
Reactor Continuo de Tanque Agitado (CSTR)
El CSTR opera en estado estacionario. Se caracteriza por un mezclado perfecto, donde la concentración es uniforme en todo el reactor. Su ecuación de diseño es:
F A0X A= (-r AV)
o, en términos de tiempo de residencia (τ):
τ = (C A0X A)/(-r A)
Reactor de Flujo Pistón (PFR)
El PFR también opera en estado estacionario, pero con un flujo ideal de pistón, donde no hay mezclado axial. Su ecuación de diseño es:
τ = C A0∫ 0 XA(dX/(-r A))
Esta integral se resuelve gráficamente utilizando la gráfica de Levenspiel.
Reactores Heterogéneos: Consideraciones Adicionales
Los reactores heterogéneos involucran múltiples fases (gas-sólido, líquido-sólido, etc.). El diseño de estos reactores es más complejo que el de los reactores homogéneos, ya que se deben considerar los fenómenos de transferencia de masa y calor entre las fases. Ejemplos incluyen reactores catalíticos de lecho fijo y fluidizado.
Reactores Catalíticos
Los reactores catalíticos, ya sean de lecho fijo o fluidizado, requieren ecuaciones de diseño más elaboradas que consideran la cinética de la reacción catalítica, la transferencia de masa al catalizador, y la distribución de la temperatura dentro del reactor. La gráfica de Levenspiel puede ser adaptada para estos sistemas, pero se requiere un análisis más profundo.
Comparativa de Reactores Ideales
La siguiente tabla resume las características clave de los reactores ideales:
| Reactor | Estado | Mezclado | Ecuación de Diseño |
|---|---|---|---|
| Batch | No estacionario | Perfecto | t = ∫ 0 XA (N A0 /(-r A V))dX |
| CSTR | Estacionario | Perfecto | F A0 X A = (-r A V) |
| PFR | Estacionario | Sin mezclado axial | τ = C A0 ∫ 0 XA (dX/(-r A )) |
Aplicaciones de la Gráfica de Levenspiel
La gráfica de Levenspiel tiene diversas aplicaciones en la ingeniería de reacciones químicas, incluyendo:
- Diseño de reactores: Determinar el volumen necesario de un reactor para lograr una conversión deseada.
- Análisis de datos cinéticos: Obtener información sobre la cinética de la reacción a partir de datos experimentales.
- Optimización de reactores: Comparar el rendimiento de diferentes tipos de reactores para una reacción dada.
- Escalado de procesos: Extrapolar los resultados de experimentos a escala de laboratorio a escala industrial.
Consultas Habituales sobre la Gráfica de Levenspiel
A continuación, se responden algunas consultas habituales sobre la gráfica de Levenspiel :
- ¿Qué sucede si la curva de FAo/(-rA) es discontinua? Esto indica un cambio en la cinética de la reacción, que debe ser investigado.
- ¿Cómo se manejan las reacciones complejas en la gráfica de Levenspiel? Para reacciones con múltiples reacciones o mecanismos complejos, se pueden utilizar métodos numéricos para resolver la integral de diseño del PFR.
- ¿Qué limitaciones tiene la gráfica de Levenspiel? El modelo asume condiciones ideales de mezclado (CSTR) o flujo (PFR), lo que puede no ser realista en la práctica.
La gráfica de Levenspiel es una herramienta poderosa para el diseño y análisis de reactores químicos. Su comprensión es fundamental para los ingenieros químicos en el desarrollo y optimización de procesos químicos.
