La gráfica de Nyquist, también conocida como diagrama polar, es una herramienta gráfica fundamental en el análisis de la estabilidad de sistemas de control. Proporciona una representación visual de la respuesta en frecuencia de un sistema en lazo abierto, permitiendo determinar la estabilidad del sistema en lazo cerrado sin necesidad de calcular las raíces de la ecuación característica. Esta poderosa técnica, basada en el Principio del Argumento, ofrece una forma intuitiva de evaluar el comportamiento del sistema frente a diferentes frecuencias.
El Teorema de Nyquist y su Importancia
El teorema de Nyquist establece que para reproducir con precisión una señal, la frecuencia de muestreo debe ser superior al doble de la frecuencia máxima presente en dicha señal (la frecuencia de Nyquist). Este teorema es crucial en el diseño de sistemas de adquisición de datos, procesamiento de señales y telecomunicaciones. Es importante considerar dos aspectos clave:
- Frecuencia de muestreo : No basta con muestrear a doble frecuencia; se requiere una frecuencia superior para evitar distorsiones.
- Frecuencia presente : La frecuencia de interés no es el único factor; la presencia de componentes de alta frecuencia puede generar aliasing (solapamiento de frecuencias) y distorsión.
Para evitar este aliasing, se utilizan filtros anti-aliasing que suprimen las frecuencias superiores a la de Nyquist antes del proceso de muestreo. En la práctica, se suele sobremuestrear la señal (muestrear a 5-10 veces la frecuencia máxima de interés) para mejorar la robustez del sistema y simplificar el diseño del filtro.
Ejemplo Práctico: Grabación de Voz
Imaginemos un sistema de procesamiento de señales digitales (DSP) para grabar voz con calidad telefónica (5 kHz de ancho de banda). Aunque los micrófonos pueden captar frecuencias mucho más altas, un filtro anti-aliasing con una frecuencia de corte alrededor de 6 kHz elimina las componentes no deseadas. Una frecuencia de muestreo de 25 kHz (5 veces la frecuencia máxima) asegura una reproducción precisa y evita problemas de aliasing.
Construcción e Interpretación de la Gráfica de Nyquist

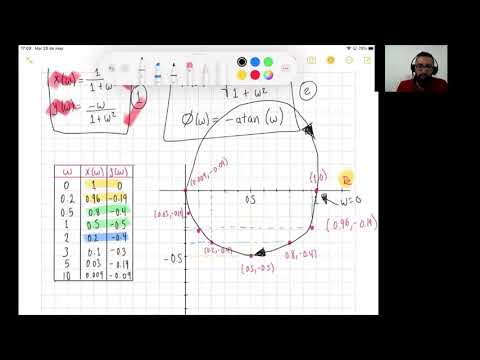

La gráfica de Nyquist representa la respuesta en frecuencia de un sistema en lazo abierto G(jω) como una curva en el plano complejo. Cada punto de la curva corresponde a un valor de frecuencia ω, donde la coordenada horizontal representa la parte real de G(jω) y la coordenada vertical su parte imaginaria. La curva se traza para frecuencias desde ω = 0 hasta ω = ∞, y luego se refleja con respecto al eje real para las frecuencias negativas.
Para construir la gráfica, se evalúa la función de transferencia G(s) en el eje imaginario (s = jω). Luego, se grafican las coordenadas (Re[G(jω)], Im[G(jω)]) para un rango de valores de ω. El criterio de estabilidad de Nyquist se utiliza para determinar la estabilidad del sistema en lazo cerrado basándose en el número de veces que la curva rodea el punto (-1, 0) en el plano complejo.
Puntos Clave en la Construcción
- Comportamiento en bajas frecuencias (ω → 0): El comportamiento en bajas frecuencias depende del tipo de sistema (tipo 0, tipo 1, tipo 2, etc.).
- Comportamiento en altas frecuencias (ω → ∞): El comportamiento en altas frecuencias depende de las relaciones entre los órdenes del numerador y el denominador de la función de transferencia.
- Cruces del eje real: Los puntos donde la curva cruza el eje real son importantes para determinar la ganancia y la fase del sistema.
- Puntos de cúspide: Aunque la curva es continua, pueden existir puntos donde la pendiente cambia bruscamente, estos se deben analizar con detenimiento.
Criterio de Estabilidad de Nyquist
El criterio de Nyquist establece que un sistema en lazo cerrado es estable si la gráfica de Nyquist de la función de transferencia de lazo abierto G(jω) no rodea el punto (-1, 0) en el plano complejo. Si el sistema en lazo abierto tiene polos en el semiplano derecho (instables), el número de rodeos de (-1, 0) indica la cantidad de polos inestables en el lazo cerrado.
Consideraciones Importantes
- Polos y ceros en el eje imaginario: Si el sistema de lazo abierto presenta polos o ceros en el eje imaginario, se requiere una modificación del contorno de Nyquist mediante indentaciones para un análisis preciso.
- Ganancia proporcional: La ganancia del sistema afecta la ubicación de la gráfica de Nyquist. El criterio de Nyquist permite determinar el rango de ganancias para las cuales el sistema en lazo cerrado permanece estable.
Aplicaciones de la Gráfica de Nyquist
La gráfica de Nyquist se utiliza ampliamente en diversas áreas de ingeniería, incluyendo:
- Control de sistemas: Diseño y análisis de sistemas de control de retroalimentación, estabilidad y robustez.
- Procesamiento de señales: Análisis de filtros y sistemas de muestreo, diseño de filtros anti-aliasing.

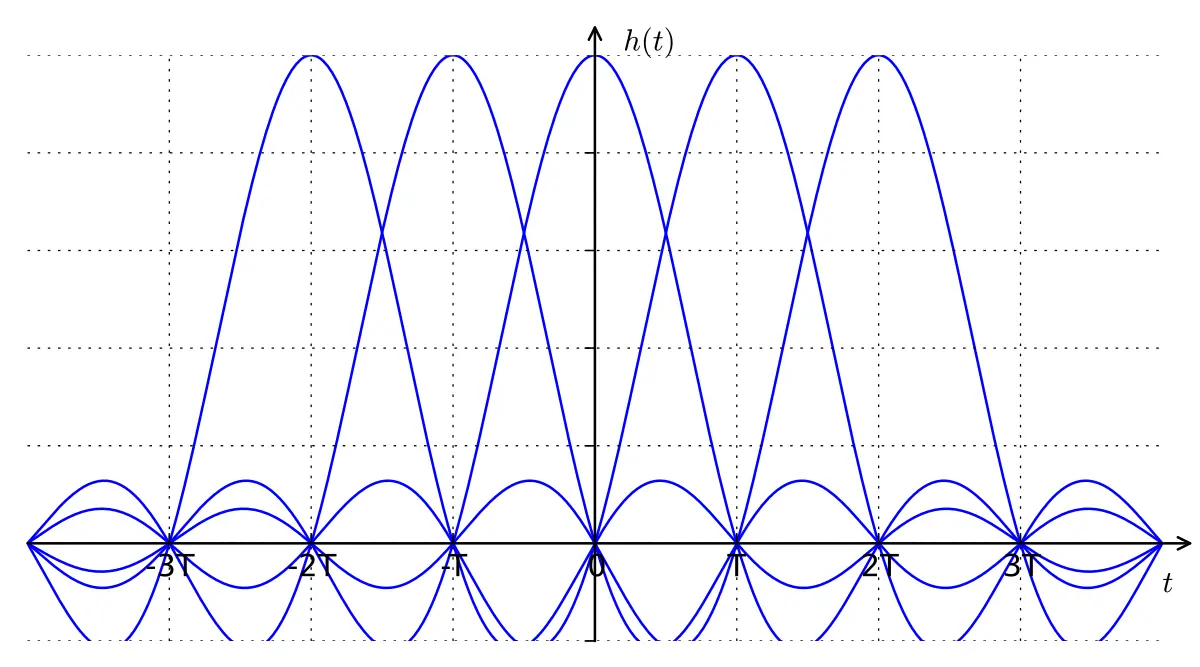

- Telecomunicaciones: Diseño de sistemas de transmisión de datos, análisis de la interferencia entre símbolos (ISI).
Consultas Habituales
- ¿Qué es el aliasing? Es el solapamiento de frecuencias que ocurre cuando una señal se muestrea a una frecuencia inferior a la de Nyquist.
- ¿Cómo se evita el aliasing? Utilizando filtros anti-aliasing y sobremuestreo.
- ¿Qué significa que la gráfica de Nyquist rodee el punto (-1, 0)? Indica inestabilidad en el sistema en lazo cerrado.
- ¿Cómo se interpreta el número de rodeos del punto (-1, 0)? Indica la cantidad de polos inestables en el sistema en lazo cerrado.
La gráfica de Nyquist es una herramienta fundamental para el análisis de la estabilidad de sistemas de control. Su capacidad para proporcionar una representación visual de la respuesta en frecuencia, junto con el criterio de estabilidad de Nyquist, la convierten en una herramienta indispensable para ingenieros y científicos que trabajan en el diseño y análisis de sistemas dinámicos.
