En la búsqueda constante del confort térmico en nuestros hogares, la gráfica de Olgyay emerge como una herramienta fundamental para entender la relación entre temperatura, humedad y bienestar. Este diagrama, también conocido como diagrama de confort climático humano de Olgyay, nos permite optimizar la climatización de nuestros espacios y, de paso, ahorrar energía.
Entendiendo la Gráfica de Olgyay

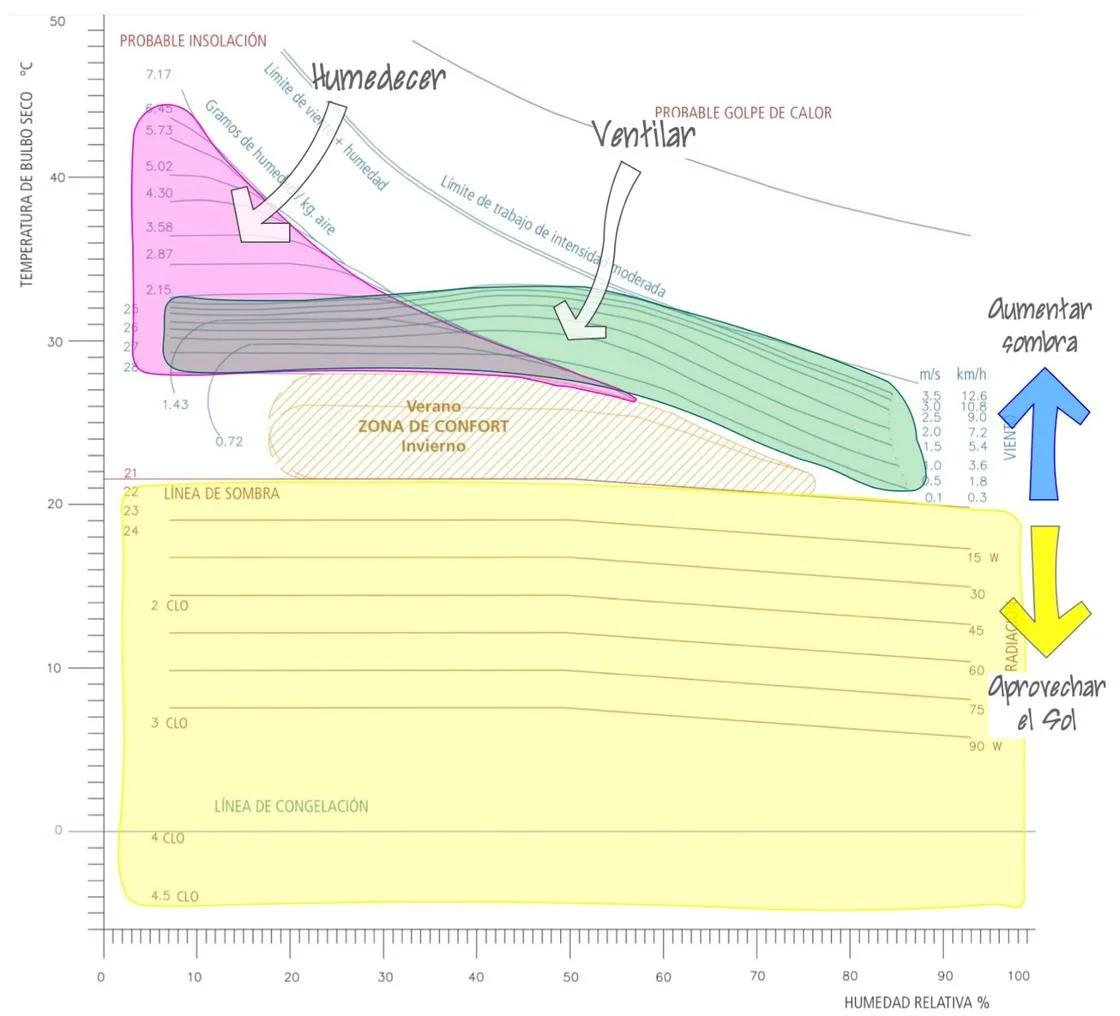

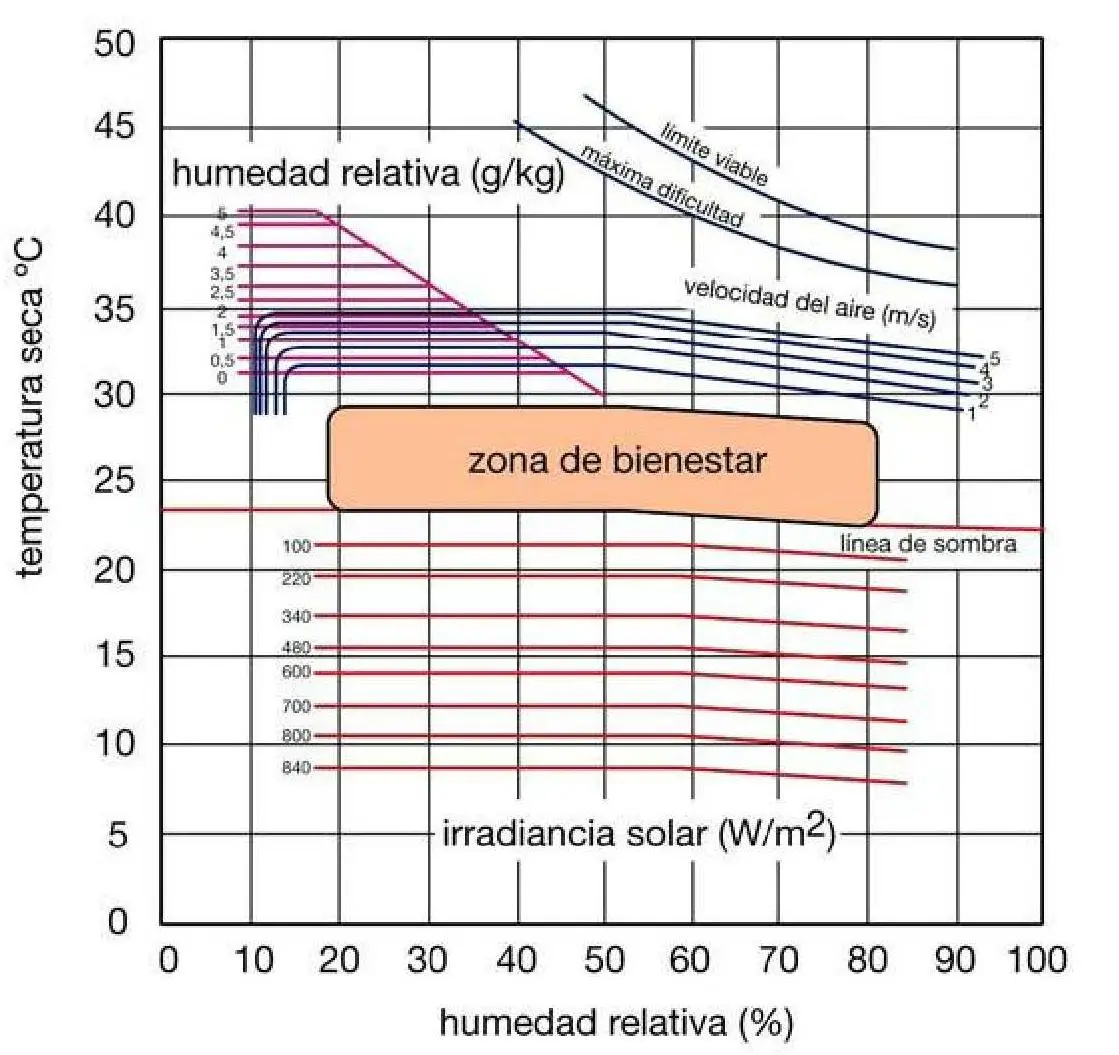

La gráfica de Olgyay es una representación visual sencilla pero poderosa. Muestra la interrelación entre la temperatura ambiente (en grados Celsius) y la humedad relativa (HR, en porcentaje) para determinar la zona de confort humano. La zona de confort, generalmente representada en verde, indica el rango de temperaturas y humedades en el cual la mayoría de las personas se sienten cómodas, en ausencia de ventilación. Esta zona se limita a una estrecha franja térmica y de humedad, usualmente entre 20-28ºC y 15-75% de HR.
Ejemplo Práctico de Aplicación
En invierno, con una humedad del 40%, una temperatura de 20-24ºC sería ideal. Sin embargo, en verano, con la misma humedad, la temperatura ideal se encuentra entre 24-28ºC. Esta diferencia se debe a la vestimenta: en invierno, la ropa abrigada nos protege del frío, mientras que en verano, la ropa ligera requiere una temperatura ambiente más alta para mantener la comodidad.
Eficiencia Energética y la Gráfica de Olgyay
La gráfica de Olgyay es crucial para la eficiencia energética. Mantener una diferencia mínima entre la temperatura interior y exterior reduce el esfuerzo de los sistemas de climatización, ahorrando energía y dinero. Por ejemplo, es menos eficiente poner el aire acondicionado a 26ºC en una estancia a 15ºC que a 26ºC en una estancia a 20ºC. La gráfica de Olgyay nos ayuda a encontrar el punto óptimo para minimizar el consumo energético sin comprometer el confort.
Variabilidad de la Zona de Confort
La zona de confort no es estática. Factores como la ubicación geográfica influyen significativamente. Por ejemplo, 30ºC en una ciudad costera con alta humedad se percibirán muy diferentes a 30ºC en una ciudad de interior con baja humedad. La gráfica de Olgyay, al considerar la humedad, nos ayuda a comprender estas variaciones y a ajustar la climatización según las condiciones locales. En zonas con alta humedad, la ventilación se vuelve crucial para acercarse a la zona de confort.
El Legado de Víctor Olgyay y el Diseño Bioclimático
El trabajo de Víctor Olgyay en su libro "Arquitectura y Clima" (1963) sentó las bases de la arquitectura bioclimática. Su enfoque se centra en diseñar edificios que trabajen conla naturaleza, en lugar de contra ella, utilizando recursos naturales como el sol, el viento y la vegetación para optimizar el confort térmico y reducir el consumo energético. Olgyay propuso un método de cuatro pasos para el diseño bioclimático:
- Análisis de los elementos climáticos del lugar.
- Evaluación de las incidencias del clima en términos fisiológicos.
- Análisis de la solución tecnológica adecuada para cada problema de confort climático.
- Combinación de las soluciones en una unidad arquitectónica.
La gráfica de Olgyay es una herramienta clave dentro de este método, permitiendo una interpretación climática precisa y una toma de decisiones informada en el diseño.
Principios Arquitectónicos en el Diseño Bioclimático
Más allá de la gráfica de Olgyay, el diseño bioclimático considera:
- Elección del lugar considerando el microclima, la topografía y el soleamiento.
- Definición de la forma del edificio para optimizar las ganancias de calor en invierno y minimizarlas en verano.
- Orientación óptima de los espacios para aprovechar el sol en invierno y evitarlo en verano.
- Control solar mediante cortinas, persianas, vidrios especiales o vegetación.
- Aprovechamiento de la ventilación natural.
- Selección de materiales constructivos con propiedades aislantes o de masa térmica.
Arquitectura Bioclimática: Vigencia en la Era Moderna
Si bien algunos consideran la arquitectura bioclimática como un concepto pasado de moda, su importancia persiste. Comprender sus principios proporciona una base sólida para el diseño de edificios energéticamente eficientes. Sin embargo, la arquitectura bioclimática moderna debe integrarse con otras metodologías, como el diseño basado en desempeño y simulaciones, para obtener resultados aún más precisos y eficientes.
Diseño Basado en Desempeño y Simulaciones
Herramientas computacionales como EnergyPlus, DesignBuilder, u otras, permiten simular el desempeño de un edificio bajo diferentes condiciones climáticas y evaluar la eficacia de las estrategias bioclimáticas. Estas simulaciones complementan la información proporcionada por la gráfica de Olgyay, permitiendo un diseño más preciso y una cuantificación del ahorro energético.
Arquitectura Bioclimática y Sustentabilidad
El diseño bioclimático, aunque importante, no abarca la totalidad de la arquitectura sustentable. Una visión integral debe considerar:
- Eficiencia energética.
- Reducción del impacto ambiental.
- Salud, confort y bienestar.
- Eficiencia económica.
La gráfica de Olgyay, junto con otras herramientas y enfoques, contribuye a un diseño más holístico y sostenible.
La Importancia Persistente de la Gráfica de Olgyay
La gráfica de Olgyay sigue siendo una herramienta valiosa para el diseño bioclimático, facilitando la comprensión de la relación entre temperatura, humedad y confort. Si bien la tecnología ha avanzado, la esencia del diseño bioclimático, con su enfoque en la eficiencia energética y el respeto por el medio ambiente, permanece vigente y se complementa con nuevas herramientas de simulación y análisis para un diseño arquitectónico más sostenible.
La comprensión y aplicación de la gráfica de Olgyay, junto a los principios del diseño bioclimático, son cruciales para crear espacios habitables confortables y energéticamente eficientes. Su uso, en conjunto con las nuevas tecnologías y métodos de diseño, asegura un futuro de construcción más sostenible.
| Temperatura (°C) | Humedad Relativa (%) | Sensación |
|---|---|---|
| 22 | 50 | Confortable |
| 28 | 70 | Incómodo |
| 20 | 30 | Confortable |
| 30 | 40 | Caluroso |
