Gráfica de ondas longitudinales

Las ondas longitudinales son un fenómeno físico maravilloso que se manifiesta en diversas áreas de la ciencia y la ingeniería. Comprender su representación gráfica es crucial para analizar su comportamiento y sus aplicaciones. Este artículo explora a profundidad las ondas longitudinales, su representación gráfica, sus propiedades y ejemplos en el entorno real.

¿Qué son las ondas longitudinales?

A diferencia de las ondas transversales, donde la vibración es perpendicular a la dirección de propagación, en las ondas longitudinales la vibración de las partículas del medio se produce en la misma dirección que la propagación de la onda. Imagina una serpiente moviéndose; cada sección de su cuerpo se mueve hacia adelante y hacia atrás, creando una onda de movimiento a lo largo de su cuerpo. Eso es análogo a una onda longitudinal.

Un ejemplo clásico son las ondas sonoras que se propagan a través del aire. Las moléculas de aire se comprimen y se expanden en la misma dirección en que viaja el sonido, creando zonas de alta y baja presión que percibimos como ondas sonoras. Otro ejemplo son las ondas sísmicas P (primarias), que viajan a través de la Tierra durante un terremoto.

Representación Gráfica de Ondas Longitudinales

Representar gráficamente una onda longitudinal puede ser más complejo que representar una onda transversal. Mientras que una onda transversal se puede representar fácilmente con una curva sinusoidal que muestra la desviación de las partículas del medio, las ondas longitudinales requieren un enfoque diferente. Generalmente se utilizan dos métodos:

Representación de Compresiones y Rarefacciones

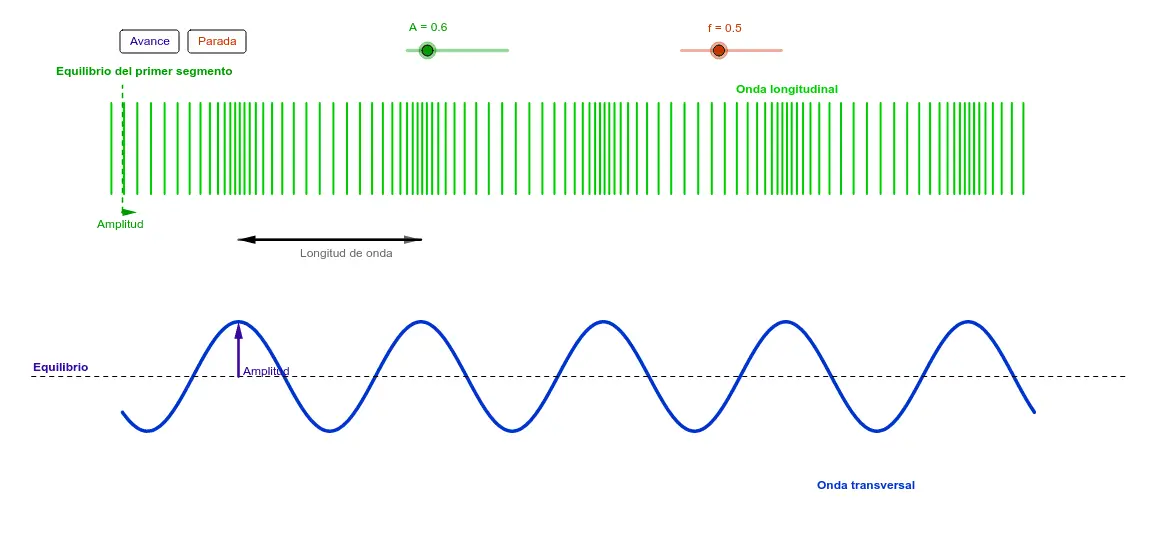

En este método, se representa la densidad o presión del medio a lo largo de la dirección de propagación. Las zonas de alta densidad o presión ( compresiones ) se muestran como áreas con líneas más juntas, mientras que las zonas de baja densidad o presión ( rarefacciones ) se muestran con líneas más separadas. Este método es muy efectivo para visualizar las variaciones de presión en una onda sonora.

Representación usando una gráfica de desplazamiento

En este método se representa el desplazamiento de las partículas del medio desde su posición de equilibrio. Si bien la forma de la gráfica no es una curva sinusoidal como en las ondas transversales, se puede usar la función matemática para representar la variación del desplazamiento con respecto al tiempo o a la posición. Esto es útil para analizar aspectos como la amplitud y la longitud de onda.

Parámetros de las Ondas Longitudinales

Al igual que otras ondas, las ondas longitudinales se caracterizan por varios parámetros importantes:

• Amplitud: La máxima distancia que se desplaza una partícula desde su posición de equilibrio.

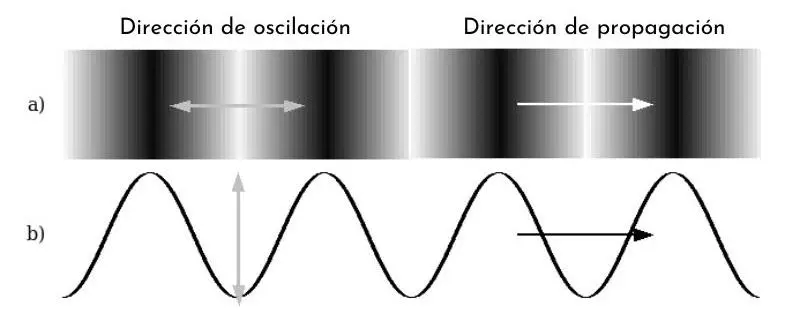

• Longitud de onda (λ): La distancia entre dos compresiones consecutivas o dos rarefacciones consecutivas.
• Frecuencia (f): El número de compresiones o rarefacciones que pasan por un punto dado en un segundo (medida en Hertz).
• Periodo (T): El tiempo que tarda en pasar una compresión o rarefacción completa por un punto dado (medida en segundos).
• Velocidad (v): La velocidad a la que se propaga la onda a través del medio (medida en m/s).

Estos parámetros están relacionados por la ecuación fundamental de las ondas: v = λf

Tipos de Ondas

Existen diferentes tipos de ondas, y es importante distinguir entre las ondas longitudinales y otros tipos. Algunas clasificaciones importantes incluyen:

Ondas Estacionarias vs. Ondas Progresivas

Las ondas estacionarias son ondas que no se propagan, sino que oscilan en un lugar fijo. Un ejemplo son las vibraciones en una cuerda de guitarra. Las ondas progresivas, por otro lado, transportan energía a través del espacio, como las ondas sonoras o las ondas sísmicas.

Ondas Armónicas

Las ondas armónicas son ondas que se pueden representar mediante funciones seno o coseno. Son ondas simples y periódicas, y sirven como modelos para analizar ondas más complejas.

Ejemplos de Ondas Longitudinales en la Naturaleza

Las ondas longitudinales están presentes en muchos fenómenos naturales:

• Ondas Sonoras: El sonido se propaga como una onda longitudinal a través del aire, el agua o los sólidos.
• Ondas Sísmicas P (Primarias): Estas ondas son las primeras en llegar durante un terremoto y se propagan como ondas longitudinales a través de la Tierra.
• Ultrasonido: Utilizado en medicina para la obtención de imágenes y tratamientos terapéuticos.

Aplicaciones de las Ondas Longitudinales

La comprensión de las ondas longitudinales ha llevado a numerosas aplicaciones tecnológicas:

• Sonar: Utilizado para la detección de objetos bajo el agua mediante la emisión y recepción de ondas sonoras.
• Imágenes Médicas: El ultrasonido permite la obtención de imágenes internas del cuerpo humano sin necesidad de procedimientos invasivos.
• Estudios Geológicos: Las ondas sísmicas se utilizan para estudiar la estructura interna de la Tierra.

Tabla Comparativa: Ondas Longitudinales vs. Ondas Transversales

Conclusión

Las ondas longitudinales son un componente fundamental de muchos fenómenos físicos y tienen amplias aplicaciones en diversas disciplinas. Comprender su representación gráfica y sus propiedades es esencial para analizar su comportamiento y aprovechar sus aplicaciones en áreas como la medicina, la geología y la ingeniería. La capacidad de visualizar las compresiones y rarefacciones, o el desplazamiento de las partículas, es clave para una comprensión completa de estas importantes ondas.
