Gráfica de oscilaciones para su análisis e interpretación

Las gráficas de oscilaciones son representaciones visuales de fenómenos que se repiten a intervalos regulares de tiempo. Estas gráficas son esenciales en diversas disciplinas, desde la física y la ingeniería hasta la economía y la biología, para analizar patrones cíclicos y predecir comportamientos futuros.

¿Qué son las oscilaciones en un gráfico?

En una gráfica, una oscilación se identifica por un patrón que se repite consistentemente a lo largo de un intervalo de tiempo específico. Este intervalo se conoce como periodo (T) y es una característica fundamental de las funciones periódicas. La forma de la oscilación puede variar (senoidal, cuadrada, triangular, etc.), pero la repetición del patrón es lo que define la oscilación.

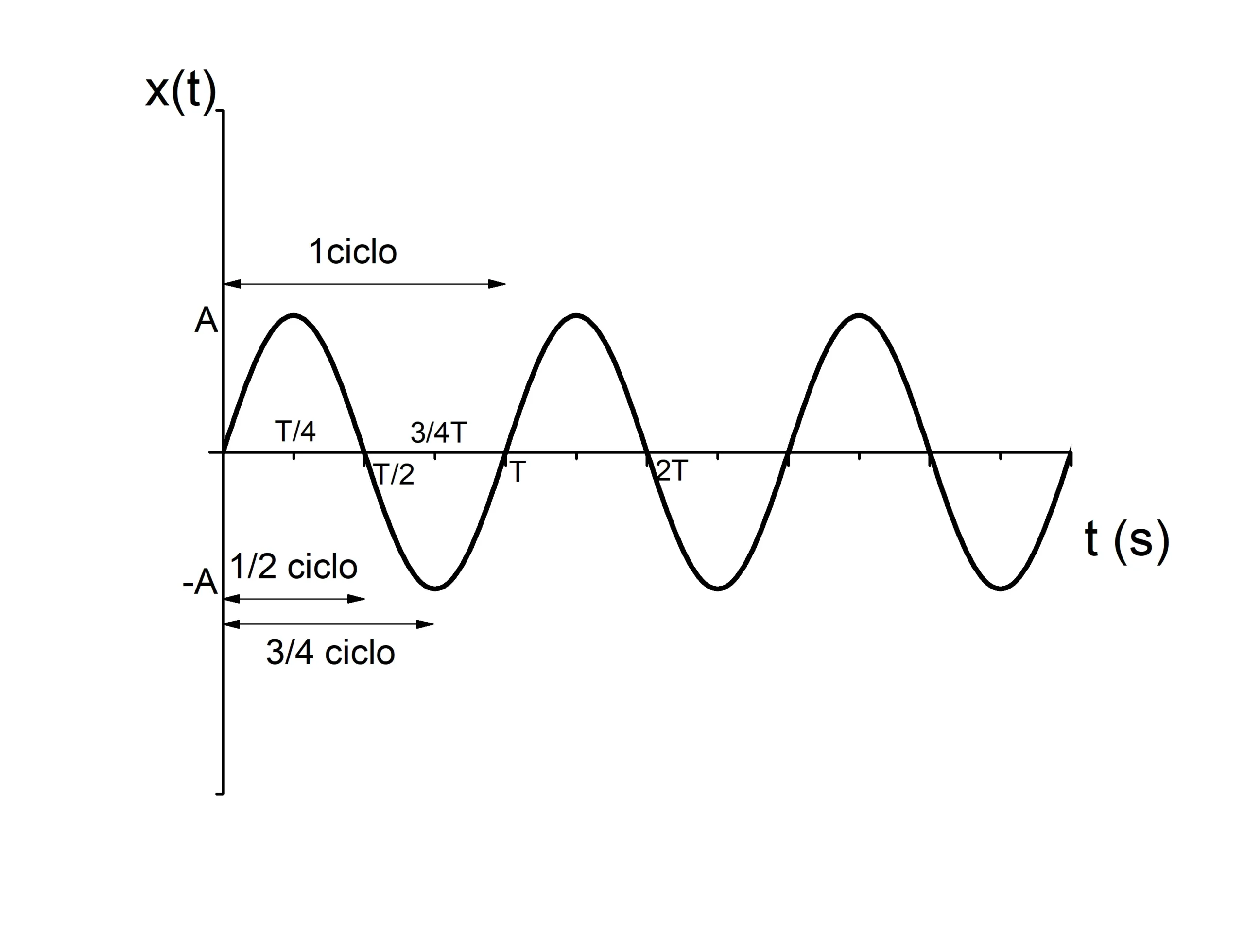

Cómo se miden las oscilaciones

La medición de las oscilaciones implica la determinación de dos parámetros principales:

• Periodo (T): El tiempo que tarda en completarse un ciclo completo de la oscilación. Se mide en unidades de tiempo (segundos, minutos, horas, etc.).
• Frecuencia (f): El número de ciclos de oscilación que ocurren en una unidad de tiempo. Se mide en Hertz (Hz), donde 1 Hz = 1 ciclo/segundo. La frecuencia y el periodo están relacionados inversamente: f = 1/T

Para medir las oscilaciones, se utilizan diferentes técnicas dependiendo del tipo de fenómeno que se esté analizando. Algunas técnicas comunes incluyen:

• Mediciones directas: Utilizando instrumentos como cronómetros, osciloscopios u otros sensores para registrar el tiempo y la amplitud de cada oscilación.
• Análisis de datos: Utilizando software especializado para analizar conjuntos de datos y determinar el periodo y la frecuencia a partir de los patrones observados en los datos.
• Transformada de Fourier: Una técnica matemática poderosa para descomponer una señal compleja en sus componentes de frecuencia, lo que permite identificar la frecuencia dominante y otras frecuencias presentes en una oscilación compleja.

Cómo se calcula el número de oscilaciones

El número de oscilaciones en un intervalo de tiempo determinado se puede calcular utilizando la siguiente fórmula:

Número de oscilaciones = (Tiempo total) / (Periodo)

Por ejemplo, si el periodo de una oscilación es de 0.5 segundos y se observa durante 10 segundos, el número de oscilaciones sería: 10 segundos / 0.5 segundos/oscilación = 20 oscilaciones.

Frecuencia y Periodo: Una Relación Fundamental

La frecuencia (f) y el periodo (T) son dos conceptos estrechamente relacionados en el estudio de las oscilaciones. La frecuencia representa el número de ciclos por unidad de tiempo, mientras que el periodo representa el tiempo que tarda en completarse un ciclo. La relación entre ambos es inversa:

f = 1/T y T = 1/f

Si la frecuencia aumenta, el periodo disminuye, y viceversa. Esta relación es fundamental para comprender el comportamiento de los sistemas oscilatorios.

Tipos de Oscilaciones

Existen diferentes tipos de oscilaciones, clasificadas según sus características:

• Oscilaciones libres: Ocurren en sistemas sin fuerzas externas actuando sobre ellos. La frecuencia de oscilación está determinada por las propiedades del sistema.
• Oscilaciones forzadas: Ocurren cuando una fuerza externa periódica actúa sobre el sistema. La frecuencia de oscilación está determinada por la frecuencia de la fuerza externa.
• Oscilaciones amortiguadas: Ocurren en sistemas donde la energía se disipa gradualmente con el tiempo, haciendo que la amplitud de la oscilación disminuya.
• Oscilaciones resonantes: Ocurren cuando la frecuencia de una fuerza externa coincide con la frecuencia natural de un sistema, resultando en una gran amplitud de oscilación.

Aplicaciones de las Gráficas de Oscilaciones

Las gráficas de oscilaciones tienen una amplia gama de aplicaciones en diversas disciplinas:

• Física: Análisis de movimientos vibratorios, ondas, circuitos eléctricos, etc.
• Ingeniería: Diseño de estructuras resistentes a vibraciones, análisis de señales, control de procesos, etc.
• Medicina: Electrocardiogramas (ECG), electroencefalogramas (EEG), ultrasonido, etc.
• Economía: Análisis de series temporales, predicción de ciclos económicos, etc.
• Biología: Estudio de ritmos biológicos, señales neuronales, etc.

Ejemplos de Oscilaciones

Aquí hay algunos ejemplos concretos de oscilaciones y cómo se representan en gráficas:

• Movimiento de un péndulo: El ángulo que forma el péndulo con la vertical oscila periódicamente.
• Vibración de una cuerda de guitarra: La posición de un punto en la cuerda oscila sinusoidalmente.
• Ondas sonoras: La presión del aire oscila a medida que se propaga el sonido.
• Corriente alterna (CA): La corriente eléctrica oscila sinusoidalmente en el tiempo.

Análisis de Gráficas de Oscilaciones

Para analizar una gráfica de oscilaciones, es importante identificar:

• La forma de la onda: Senoidal, cuadrada, triangular, etc. Esto indica el tipo de oscilación.
• La amplitud: La distancia máxima desde el punto medio de la oscilación.
• El periodo: El tiempo que tarda en completarse un ciclo.
• La frecuencia: El número de ciclos por unidad de tiempo.
• La fase: El desplazamiento horizontal de la onda con respecto a una onda de referencia.

Herramientas para el Análisis de Oscilaciones

Existen diversas herramientas que facilitan el análisis de gráficas de oscilaciones:

• Software de procesamiento de señales: Programas como MATLAB, Python con librerías como SciPy, permiten realizar análisis de Fourier, calcular parámetros de oscilación, etc.
• Ociloscopios: Instrumentos electrónicos que permiten visualizar y analizar señales eléctricas oscilatorias en tiempo real.
• Sensores y transductores: Dispositivos que convierten señales físicas (movimiento, presión, temperatura, etc.) en señales eléctricas que pueden ser analizadas.

Consultas Habituales sobre Gráficas de Oscilaciones

A continuación, respondemos algunas de las preguntas más frecuentes sobre gráficas de oscilaciones:

¿Cómo se identifica una oscilación amortiguada en una gráfica?

Una oscilación amortiguada se identifica por una disminución gradual de la amplitud de la oscilación a lo largo del tiempo.

¿Qué significa la frecuencia de resonancia?

La frecuencia de resonancia es la frecuencia a la cual un sistema oscilatorio responde con una amplitud máxima cuando se le aplica una fuerza externa.

¿Cómo se puede predecir el comportamiento futuro de un sistema oscilatorio?

El comportamiento futuro de un sistema oscilatorio se puede predecir utilizando modelos matemáticos que describen el sistema y sus parámetros, como el periodo y la frecuencia.

Tabla Comparativa de Tipos de Oscilaciones

El análisis de las gráficas de oscilaciones es una herramienta fundamental en numerosas áreas del conocimiento. Comprender los conceptos de periodo, frecuencia y los diferentes tipos de oscilaciones es crucial para interpretar correctamente la información contenida en estas gráficas y extraer conclusiones relevantes.
