La representación gráfica de la posición de un objeto en función del tiempo es una herramienta fundamental en física para comprender y analizar el movimiento. Esta gráfica, también conocida como diagrama de posición-tiempo, permite visualizar de forma clara y concisa cómo cambia la posición de un objeto a lo largo del tiempo, ofreciendo información valiosa sobre su velocidad, aceleración y tipo de movimiento.
Conceptos Clave
Antes de profundizar en la construcción e interpretación de las gráficas de posición-tiempo, es crucial comprender algunos conceptos básicos:
- Posición (x o y): La distancia de un objeto a un punto de referencia específico. Se suele expresar en unidades de longitud, como metros (m).
- Tiempo (t): La magnitud que mide la duración de un evento. Se suele expresar en segundos (s).
- Vector Posición: En movimientos en dos o tres dimensiones, la posición se representa mediante un vector que apunta desde el origen del sistema de coordenadas hasta la posición del objeto. La magnitud del vector representa la distancia al origen, y su dirección indica la ubicación del objeto.
- Desplazamiento: La diferencia entre la posición final y la posición inicial de un objeto. No es lo mismo que la distancia recorrida.
Construyendo la Gráfica de Posición-Tiempo
Para construir una gráfica de posición-tiempo, se necesita información sobre la posición del objeto en diferentes instantes de tiempo. Esta información puede obtenerse mediante mediciones directas, cálculos a partir de ecuaciones de movimiento o a través de simulaciones.
Los pasos generales son:
- Recopilación de datos: Registrar la posición del objeto en diferentes momentos. Es importante que los intervalos de tiempo sean regulares para facilitar la interpretación.
- Selección de ejes: El eje horizontal (abscisas) representa el tiempo (t), y el eje vertical (ordenadas) representa la posición (x o y).
- Representación de los datos: Trazar los puntos obtenidos en el paso 1 en el gráfico. Cada punto representa la posición del objeto en un instante de tiempo específico.
- Unión de los puntos: Una vez trazados todos los puntos, se unen mediante una línea. La forma de esta línea proporciona información crucial sobre el movimiento.

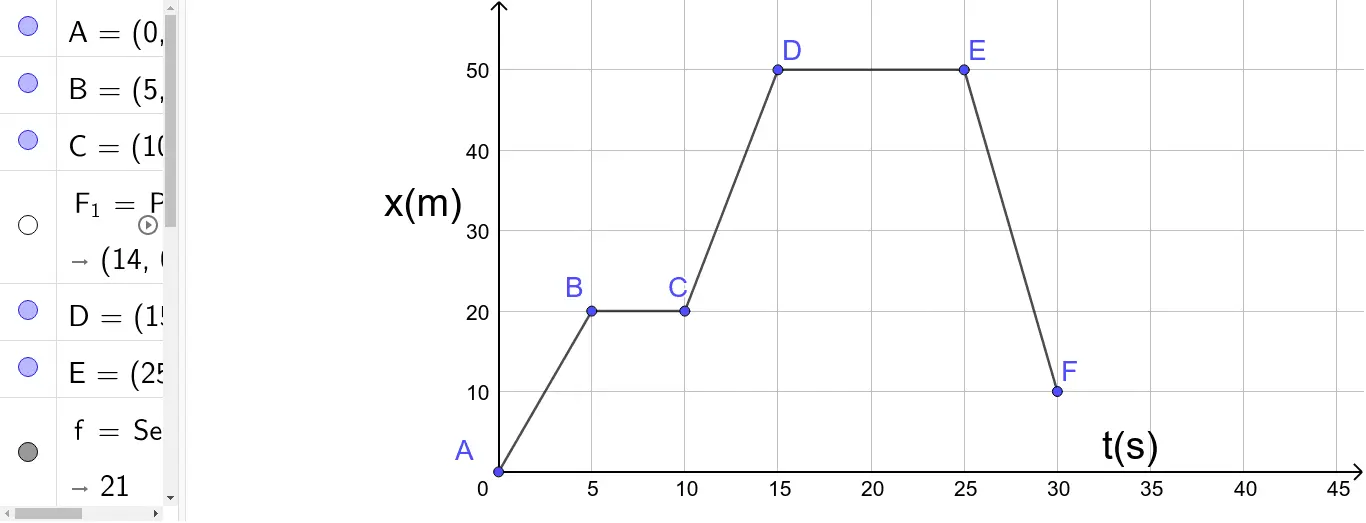

Interpretación de la Gráfica de Posición-Tiempo
La forma de la gráfica de posición-tiempo revela importantes características del movimiento:
- Línea Recta: Indica un movimiento con velocidad constante. La pendiente de la recta representa la velocidad del objeto. Una pendiente positiva indica movimiento en una dirección, mientras que una pendiente negativa indica movimiento en la dirección opuesta. Una pendiente cero indica que el objeto está en reposo.
- Línea Curva: Indica un movimiento con velocidad variable, es decir, con aceleración. La forma de la curva proporciona información sobre el tipo de aceleración (constante o variable).
- Pendiente de la Curva: La pendiente de la curva en un punto dado representa la velocidad instantánea del objeto en ese instante. Una pendiente mayor indica una velocidad mayor.
- Área bajo la Curva: En algunos casos, el área bajo la curva puede tener significado físico, dependiendo del contexto del problema.
Ejemplos de Movimiento y sus Gráficas
Movimiento Rectilíneo Uniforme (MRU)
En el MRU, la velocidad es constante. La gráfica de posición-tiempo es una línea recta con una pendiente constante que representa la velocidad.
| Tiempo (s) | Posición (m) |
|---|---|
| 0 | 0 |
| 1 | 5 |
| 2 | 10 |
| 3 | 15 |
Movimiento Rectilíneo Uniformemente Acelerado (MRUA)
En el MRUA, la aceleración es constante. La gráfica de posición-tiempo es una parábola. La concavidad de la parábola indica el signo de la aceleración (hacia arriba para aceleración positiva, hacia abajo para aceleración negativa).
| Tiempo (s) | Posición (m) |
|---|---|
| 0 | 0 |
| 1 | 2 |
| 2 | 8 |
| 3 | 18 |
Movimiento con Aceleración Variable
En este caso, la gráfica de posición-tiempo tendrá una forma más compleja, que no será ni una línea recta ni una parábola. Su interpretación requiere un análisis más detallado.
Consultas Habituales
Algunas consultas habituales sobre las gráficas de posición-tiempo incluyen:
- ¿Cómo calcular la velocidad a partir de la gráfica de posición-tiempo?
- ¿Cómo determinar la aceleración a partir de la gráfica de posición-tiempo?
- ¿Qué significa una gráfica de posición-tiempo con una línea horizontal?
- ¿Cómo interpretar una gráfica de posición-tiempo con una línea quebrada?
- ¿Qué diferencias existen entre la gráfica de posición-tiempo y la gráfica de velocidad-tiempo?
Aplicaciones
Las gráficas de posición-tiempo tienen amplias aplicaciones en diferentes campos, como:
- Cinemática: Análisis del movimiento de objetos.
- Mecánica: Estudio del movimiento de los cuerpos.
- Ingeniería: Diseño y análisis de sistemas mecánicos.
- Astronomía: Estudio del movimiento de los planetas y estrellas.
La gráfica de posición-tiempo es una herramienta poderosa para visualizar y analizar el movimiento de un objeto. Su correcta interpretación permite comprender las características del movimiento, como la velocidad y la aceleración, y es fundamental para resolver problemas de cinemática.
