Las superficies cuádricas son figuras geométricas tridimensionales que resultan de la generalización de las cónicas en el espacio R³. Su estudio es fundamental en diversas áreas, como el álgebra lineal, el cálculo vectorial y la geometría analítica, además de sus aplicaciones en ingeniería, física y computación gráfica.
La ecuación general de una superficie cuádrica se expresa como:
Ax² + By² + Cz² + Dxy + Exz + Fyz + Gx + Hy + Iz + J = 0
donde A, B, C, D, E, F, G, H, I y J son constantes. La forma y las características de la superficie dependen de los valores de estos coeficientes. A través de rotaciones y traslaciones, es posible simplificar esta ecuación y clasificar las superficies en seis tipos principales.
Los Seis Tipos Básicos de Superficies Cuadráticas
Las seis superficies cuádricas básicas son:
- Elipsoide: Se caracteriza por tener tres ejes semieje desiguales. Su ecuación canónica es: x²/a² + y²/b² + z²/c² = 1 . Cuando a=b=c, se trata de una esfera.
- Hiperboloide de una hoja: Presenta una sola componente conexa. Su ecuación canónica puede ser: x²/a² + y²/b² - z²/c² = 1 o variaciones con los ejes intercambiados.

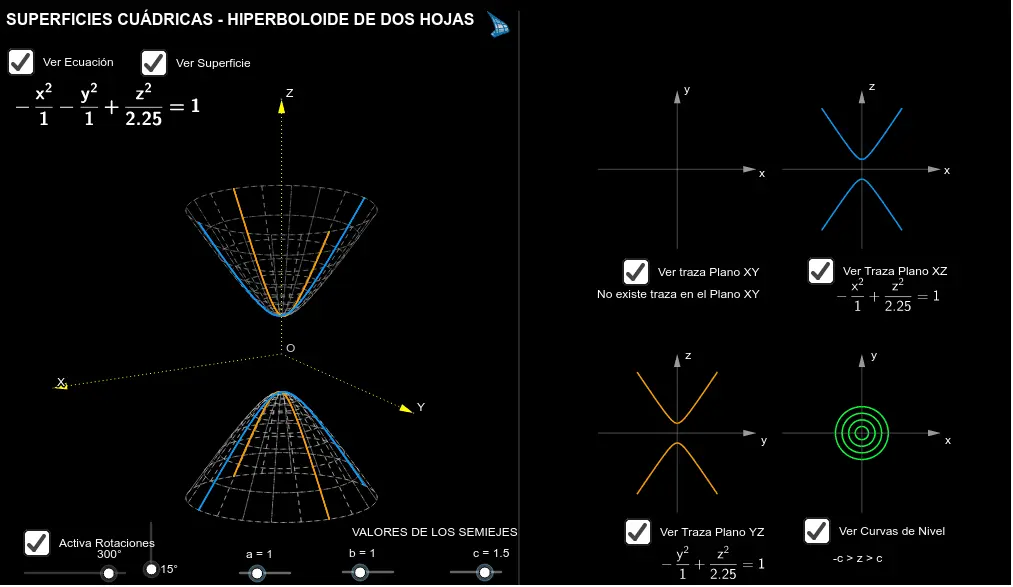

- Hiperboloide de dos hojas: Tiene dos componentes conexas separadas. Su ecuación canónica puede ser: -x²/a² - y²/b² + z²/c² = 1 o variaciones con los ejes intercambiados.
- Paraboloide elíptico: Se asemeja a una copa o un platillo. Su ecuación canónica es: z = x²/a² + y²/b² o variaciones con el eje z intercambiado.
- Paraboloide hiperbólico (silla de montar): Tiene una forma de silla de montar. Su ecuación canónica es: z = x²/a² - y²/b² o variaciones con el eje z intercambiado.
- Cono elíptico: Se asemeja a dos conos unidos por su vértice. Su ecuación canónica es: x²/a² + y²/b² - z²/c² = 0 o variaciones con los ejes intercambiados.
Determinación de Superficies Cilíndricas
Una superficie cilíndrica se define como el conjunto de puntos que mantienen una distancia constante a una línea recta, llamada directriz. Estas superficies no son estrictamente cuádricas, pero están estrechamente relacionadas. La ecuación de una superficie cilíndrica se obtiene eliminando una de las variables de la ecuación de una curva en un plano. Por ejemplo, si tenemos la ecuación de una circunferencia en el plano xy: x² + y² = r², la superficie cilíndrica correspondiente es la misma ecuación, ya que z puede tomar cualquier valor.

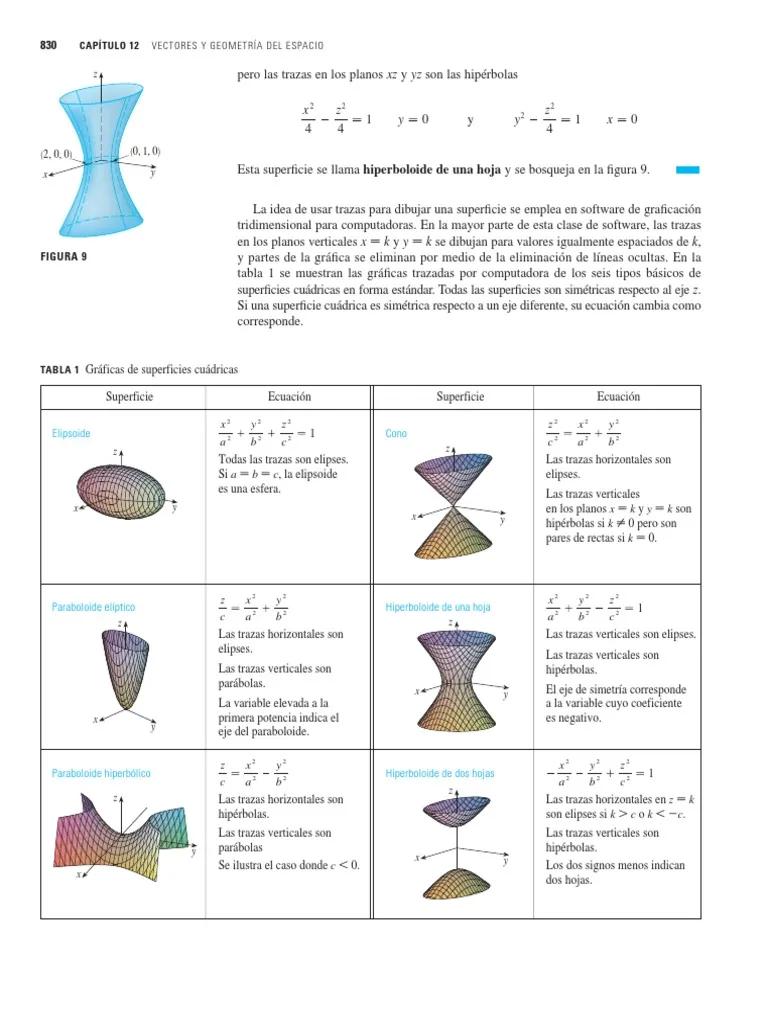

Tabla Comparativa de Superficies Cuadráticas
| Superficie | Ecuación Canónica | Características |
|---|---|---|
| Elipsoide | x²/a² + y²/b² + z²/c² = 1 | Tres ejes semiejes desiguales (esfera si a=b=c) |
| Hiperboloide de una hoja | x²/a² + y²/b² - z²/c² = 1 | Una componente conexa, forma de "cintura" |
| Hiperboloide de dos hojas | -x²/a² - y²/b² + z²/c² = 1 | Dos componentes conexas, separadas |
| Paraboloide elíptico | z = x²/a² + y²/b² | Forma de copa o platillo |
| Paraboloide hiperbólico | z = x²/a² - y²/b² | Forma de silla de montar |
| Cono elíptico | x²/a² + y²/b² - z²/c² = 0 | Dos conos unidos por su vértice |
Consultas Habituales sobre Superficies Cuadráticas
Algunas de las consultas habituales sobre gráficas de superficies cuádricas incluyen:
- ¿Cómo se grafican las superficies cuádricas?
- ¿Qué son las secciones cónicas y su relación con las superficies cuádricas?
- ¿Cómo se identifican los tipos de superficies cuádricas a partir de su ecuación general?
- ¿Cuáles son las aplicaciones de las superficies cuádricas en la vida real?
- ¿Cómo se realizan rotaciones y traslaciones de superficies cuádricas?
Aplicaciones de las Superficies Cuadráticas
Las superficies cuádricas tienen amplias aplicaciones en diversas disciplinas. En arquitectura, se utilizan para diseñar estructuras con formas curvadas y elegantes. En ingeniería, son importantes en el diseño de antenas parabólicas y reflectores. En la industria automotriz, se emplean en la modelación de carrocerías y otros componentes. Además, las superficies cuádricas desempeñan un papel fundamental en el procesamiento de imágenes y la gráfica por computadora.
En resumen, el estudio de las superficies cuádricas es esencial para comprender la geometría del espacio tridimensional y sus aplicaciones en diferentes campos de la ciencia y la tecnología. Su clasificación y caracterización, así como la comprensión de sus ecuaciones canónicas, son herramientas fundamentales para cualquier estudiante o profesional que trabaje con geometría analítica o cálculo vectorial.
