La representación gráfica de vectores en el espacio es fundamental en diversos campos, desde la física y la ingeniería hasta la informática y el diseño. Comprender cómo visualizar y manipular estos vectores es crucial para resolver problemas complejos y modelar fenómenos del entorno real. Este artículo proporciona una información sobre la gráfica de vectores en el espacio, cubriendo sus características, tipos, operaciones y aplicaciones.
¿Qué es un Vector en el Espacio?
En matemáticas y física, un vector en el espacio es una entidad geométrica que posee tanto magnitud (longitud) como dirección y sentido. A diferencia de un escalar, que solo tiene magnitud (como la temperatura o la masa), un vector representa una cantidad que tiene una orientación espacial definida. En un espacio tridimensional, un vector se representa mediante tres componentes: x, y, y z, que corresponden a sus proyecciones sobre los ejes coordenados.
Se puede visualizar un vector como una flecha que parte de un punto inicial (origen) y apunta hacia un punto final. La longitud de la flecha representa la magnitud del vector, la dirección está determinada por la línea de acción de la flecha, y el sentido se indica por la punta de la flecha.
Representación Gráfica
La representación gráfica de un vector en el espacio se realiza utilizando un sistema de coordenadas tridimensional (cartesiano). Cada componente del vector se proyecta sobre los ejes x, y y z. La combinación de estas proyecciones define la posición del vector en el espacio. Para representar el vector, se dibuja una flecha desde el origen (0,0,0) hasta el punto que corresponde a las componentes (x, y, z) del vector.
Características de los Vectores en el Espacio
- Magnitud o Módulo: La longitud del vector, representada por || v ||, se calcula utilizando el teorema de Pitágoras en tres dimensiones: || v || = √(x² + y² + z²)
- Dirección: La línea de acción del vector. Se puede definir mediante los ángulos que forma con los ejes coordenados.
- Sentido: La orientación del vector a lo largo de su línea de acción. Se indica con la punta de la flecha.
- Punto de Aplicación: El punto en el espacio desde donde se origina el vector. En algunos casos, el punto de aplicación no es relevante (vectores libres).
Tipos de Vectores en el Espacio
Los vectores en el espacio se pueden clasificar de diversas maneras:
Según su Relación Espacial
- Vectores Libres: Su punto de aplicación no es relevante. Dos vectores libres son iguales si tienen la misma magnitud, dirección y sentido.
- Vectores Fijos o Ligados: Su punto de aplicación está definido.
- Vectores Colineales: Comparten la misma línea de acción.
- Vectores Coplanarios: Están contenidos en el mismo plano.
- Vectores Paralelos: Sus líneas de acción son paralelas.
- Vectores Ortogonales: Forman un ángulo de 90 grados entre ellos.
Según su Magnitud y Sentido
- Vectores Unitarios: Tienen una magnitud de
- Vectores Nulos: Tienen magnitud cero.
- Vectores Opuestos: Tienen la misma magnitud y dirección, pero sentidos opuestos.
Operaciones con Vectores en el Espacio
Las operaciones fundamentales con vectores en el espacio son la suma, la resta y el producto escalar y vectorial.
Suma de Vectores
La suma de dos vectores se realiza sumando sus componentes correspondientes. Gráficamente, se representa mediante la regla del paralelogramo o la regla del triángulo.
Resta de Vectores
La resta de dos vectores se realiza restando sus componentes correspondientes. Gráficamente, se representa como la suma del primer vector y el opuesto del segundo vector.
Producto Escalar
El producto escalar (o producto punto) de dos vectores resulta en un escalar. Se calcula multiplicando las componentes correspondientes de los vectores y sumando los resultados. Proporciona información sobre el ángulo entre los vectores.
Producto Vectorial

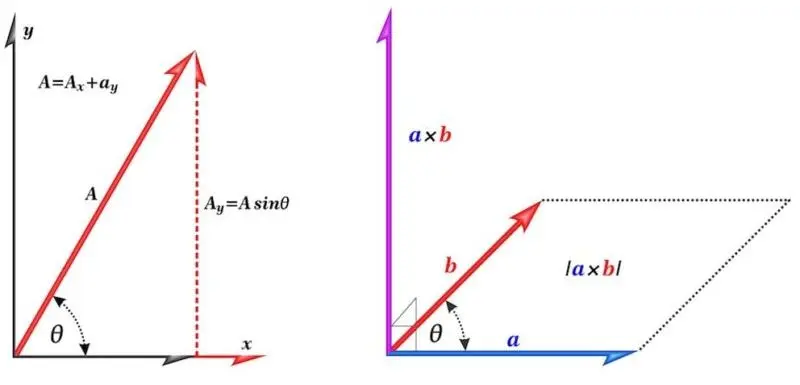

El producto vectorial (o producto cruz) de dos vectores resulta en un nuevo vector que es ortogonal a ambos vectores originales. Su magnitud representa el área del paralelogramo formado por los dos vectores. Se calcula utilizando la regla de la mano derecha.
Aplicaciones de la Gráfica de Vectores en el Espacio
La gráfica de vectores en el espacio tiene amplias aplicaciones en diversas áreas:
- Física: Representación de fuerzas, velocidades, aceleraciones, campos eléctricos y magnéticos.
- Ingeniería: Análisis de estructuras, mecánica de fluidos, dinámica de robots.
- Informática: Gráficos por computadora, procesamiento de imágenes, realidad virtual.
- Diseño: Modelado 3D, animación.
- Geometría: Cálculo de áreas y volúmenes.
Consultas Habituales
| Pregunta | Respuesta |
|---|---|
| ¿Cómo calcular la magnitud de un vector en el espacio? | Utilizando el teorema de Pitágoras en tres dimensiones: || v || = √(x² + y² + z²) |
| ¿Qué es un vector unitario? | Un vector con magnitud Se obtiene dividiendo un vector por su magnitud. |
| ¿Cuál es la diferencia entre vectores libres y fijos? | Los vectores libres no tienen un punto de aplicación definido, mientras que los vectores fijos sí. |
| ¿Cómo se representa gráficamente la suma de dos vectores? | Utilizando la regla del paralelogramo o la regla del triángulo. |
La comprensión de la gráfica de vectores en el espacio es esencial para el manejo de conceptos físicos y matemáticos avanzados. Su aplicación se extiende a una amplia gama de disciplinas, permitiendo la resolución de problemas y el modelado de sistemas complejos.
