La gráfica de Weibull, también conocida como diagrama de Weibull, es una herramienta gráfica esencial en el análisis de fiabilidad y la ingeniería de mantenimiento. Permite modelar la distribución de tiempos hasta el fallo de un sistema o componente, proporcionando información crucial para la toma de decisiones en cuanto a mantenimiento preventivo, predicción de fallos y diseño de garantías.
¿Qué es la Distribución de Weibull?
La distribución de Weibull es un modelo probabilístico que describe la probabilidad de fallo de un sistema en función del tiempo. Su versatilidad radica en su capacidad para representar diferentes tipos de fallos, desde fallos tempranos (mortalidad infantil) hasta fallos por desgaste. Se caracteriza por tres parámetros:
- Parámetro de forma (β o Beta): Define la forma de la curva y el tipo de fallo. Un β < 1 indica una tasa de fallo decreciente, β = 1 una tasa constante, y β > 1 una tasa creciente.
- Parámetro de escala (η o Eta): Indica la escala temporal de la distribución. Representa el tiempo en el que el 62% de los componentes habrán fallado.
- Parámetro de ubicación (γ o Gamma): Representa el tiempo mínimo antes del fallo. En la distribución de Weibull de dos parámetros , este valor se asume como cero.
¿Para qué sirve una Gráfica de Weibull?

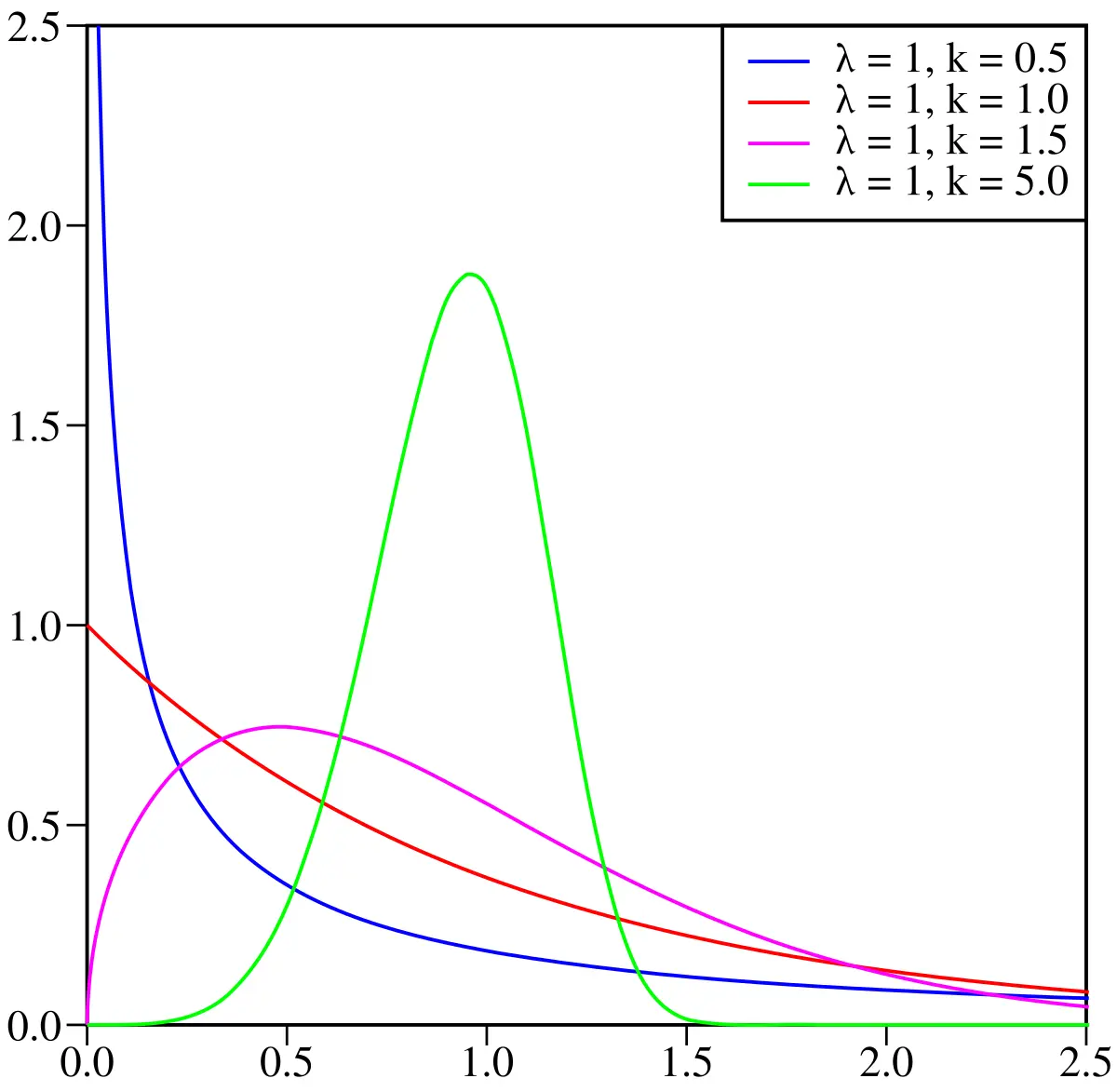

La gráfica de Weibull es una representación visual de la distribución de Weibull. Su utilidad reside en:
- Identificación del tipo de fallo: La forma de la curva en la gráfica de Weibull indica si la tasa de fallo es decreciente, constante o creciente, permitiendo identificar el tipo de fallo predominante.
- Estimación de la fiabilidad: La gráfica de Weibull permite estimar la probabilidad de supervivencia de un componente en un tiempo determinado.
- Predicción de fallos: Con base en los datos históricos, se pueden predecir los fallos futuros y planificar el mantenimiento preventivo.
- Comparación de diferentes sistemas o componentes: Permite comparar la fiabilidad de diferentes sistemas o componentes, facilitando la toma de decisiones en cuanto a diseño, selección de materiales y estrategias de mantenimiento.
- Diseño de garantías: La gráfica de Weibull ayuda a determinar la duración adecuada de una garantía, considerando la tasa de fallo esperada.
Cómo Construir una Gráfica de Weibull
La construcción de una gráfica de Weibull implica los siguientes pasos:
- Recopilación de datos: Se recopilan los datos de tiempo hasta el fallo para cada componente o sistema.
- Ordenamiento de datos: Los datos se ordenan de menor a mayor.
- Cálculo de probabilidades de fallo: Se calcula la probabilidad de fallo para cada dato. Se puede utilizar el método de los rangos medios (Fi = i / (n + 1), donde i es el rango y n el número total de datos).
- Transformación de datos: Se realiza una transformación logarítmica de los datos para linealizar la gráfica de Weibull : x = ln(tiempo de fallo) e y = ln(-ln(1 - Fi)).
- Representación gráfica: Se grafican los datos transformados (x, y).
- Ajuste de la recta de regresión: Se ajusta una línea recta a los datos mediante regresión lineal. La pendiente de esta recta corresponde al parámetro de forma (β), y la intersección con el eje y permite calcular el parámetro de escala (η).
- Interpretación de los parámetros: Se interpretan los valores de β y η para comprender el comportamiento de fallo del sistema.
Interpretación de la Gráfica de Weibull
Una vez construida la gráfica de Weibull, la interpretación de los parámetros es crucial:
- Parámetro de forma (β):
- β < 1: Tasa de fallo decreciente (fallos iniciales, mortalidad infantil).
- β = 1: Tasa de fallo constante (fallos aleatorios).
- β > 1: Tasa de fallo creciente (fallos por desgaste).
- Parámetro de escala (η): Representa la vida característica del componente o sistema. Es el tiempo en el que el 62% de los componentes habrán fallado.
Ejemplo Práctico
Imaginemos que tenemos datos de fallo de 10 bombas idénticas. Después de seguir los pasos descritos anteriormente, obtenemos una gráfica de Weibull. Supongamos que la regresión lineal arroja un β = 5 y un η = 500 horas. Esto indica una tasa de fallo creciente (β > 1) y una vida característica de 500 horas.
Consultas Habituales sobre la Gráfica de Weibull
Algunas de las consultas más frecuentes relacionadas con la gráfica de Weibull son:
- ¿Cómo interpretar los parámetros de la distribución de Weibull? Se debe analizar el valor de β para determinar el tipo de fallo y el valor de η para determinar la vida característica.
- ¿Qué métodos existen para calcular las probabilidades de fallo? Existen varios métodos, como el método de los rangos medios, el método de la máxima verosimilitud y el método de los momentos.
- ¿Qué software se puede utilizar para construir una gráfica de Weibull? Existen diversos programas estadísticos como Minitab, R, SPSS, entre otros, que permiten realizar este análisis.
- ¿Qué limitaciones tiene el análisis Weibull? El análisis Weibull asume que los datos son independientes e idénticamente distribuidos. También tener una muestra de datos suficientemente grande para obtener resultados fiables.
Tabla Comparativa de Métodos para el Análisis Weibull
| Método | Ventajas | Desventajas |
|---|---|---|
| Rangos Medios | Simple y fácil de calcular | Puede ser inexacto con muestras pequeñas |
| Máxima Verosimilitud | Más preciso con muestras grandes | Más complejo de calcular |
| Momentos | Relativamente sencillo | Menos preciso que la máxima verosimilitud |
La gráfica de Weibull es una herramienta poderosa para el análisis de fiabilidad. Su correcta aplicación permite una mejor comprensión del comportamiento de fallo de los sistemas, facilitando la toma de decisiones en cuanto a mantenimiento, diseño y gestión de riesgos.
