Los rectificadores controlados de silicio (SCR, por sus siglas en inglés) son dispositivos semiconductores ampliamente utilizados en aplicaciones de electrónica de potencia para controlar el flujo de corriente. Su capacidad para regular la potencia en cargas como calentadores industriales, motores y sistemas de iluminación los hace esenciales en diversas industrias. Comprender la gráfica del SCR es fundamental para aprovechar al máximo sus capacidades.
¿Qué es un SCR y para qué sirve?

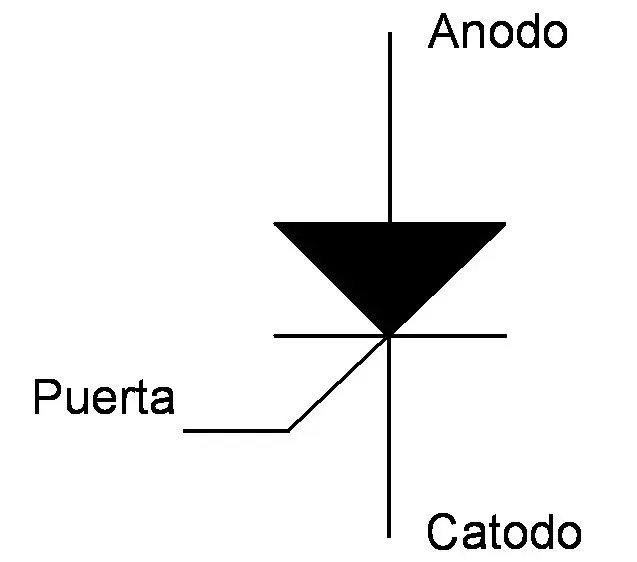

Un SCR, también conocido como tiristor, es un dispositivo semiconductor de cuatro capas que actúa como un interruptor unidireccional controlado. A diferencia de un simple diodo, el SCR puede mantenerse en estado de bloqueo (OFF) incluso con una tensión aplicada significativa. La conducción se inicia mediante un pulso de disparo en la puerta (gate), permitiendo el flujo de corriente entre el ánodo y el cátodo. Una vez que el SCR conduce, permanece en estado de conducción (ON) hasta que la corriente cae por debajo de un valor umbral denominado corriente de mantenimiento.
Los SCR se emplean en diversas aplicaciones, incluyendo:
- Control de potencia en calentadores industriales: Permiten regular la temperatura con precisión, optimizando el consumo energético y prolongando la vida útil del calentador.
- Control de motores: Facilitan el arranque suave, la regulación de velocidad y la protección contra sobrecargas.
- Control de iluminación: Proporcionan atenuación precisa de la luz, sin el parpadeo asociado con otros métodos.
- Sistemas de potencia ininterrumpida (UPS): Contribuyen a la regulación de voltaje y la protección contra fallas en la alimentación eléctrica.
Métodos de Disparo del SCR: Cruce Cero vs. Ángulo de Fase
La activación del SCR se realiza mediante un pulso de disparo en la puerta. Existen dos métodos principales:
Cruce Cero:
En el disparo de cruce cero, el pulso de disparo se aplica cuando la tensión de la red cruza por cero. Esto minimiza la interferencia electromagnética (EMI) y reduce la tensión de conmutación. Sin embargo, limita la capacidad de control preciso de la potencia.
Ventajas del disparo de cruce cero:
- Baja EMI
- Simpleza del circuito
- Mayor MTBF (tiempo medio entre fallos)
Desventajas del disparo de cruce cero:
- Sin arranque suave
- Limitaciones en el control de corriente
- No apto para cargas con alta relación de resistencia caliente/frío
Ángulo de Fase:
El disparo en ángulo de fase permite controlar con precisión el instante de activación del SCR dentro del ciclo de la onda senoidal. Esto proporciona un control más fino de la potencia, permitiendo el arranque suave y la limitación de corriente. Sin embargo, puede generar una mayor EMI y armónicos.
Ventajas del disparo en ángulo de fase:
- Arranque suave
- Limitación de corriente
- Control preciso de la potencia
- Ideal para cargas con alta relación de resistencia caliente/frío
Desventajas del disparo en ángulo de fase:
- Mayor EMI
- Circuitos más complejos
- Menor MTBF
- Posibles problemas de diafonía en múltiples unidades
Tabla Comparativa:
| Característica | Cruce Cero | Ángulo de Fase |
|---|---|---|
| EMI | Baja | Alta |
| Complejidad del Circuito | Simple | Compleja |
| Control de Potencia | Limitado | Preciso |
| Arranque Suave | No | Sí |
| Limitación de Corriente | No | Sí |
| MTBF | Alto | Bajo |
Curva Característica de un SCR
La gráfica del SCR muestra la relación entre la tensión y la corriente del dispositivo en diferentes estados. Generalmente, se representa en dos partes:
- Región de bloqueo: Muestra la tensión de bloqueo inversa y directa que el SCR puede soportar sin conducir. Superar estas tensiones puede dañar el dispositivo.
- Región de conducción: Muestra la relación tensión-corriente una vez que el SCR se ha activado. La pendiente de esta región indica la resistencia del dispositivo en estado ON.
La gráfica del SCR también puede incluir información sobre la tensión de disparo, la corriente de mantenimiento y otros parámetros relevantes para el diseño de la aplicación. La forma específica de la curva depende de las características del dispositivo en particular.
Estados de un SCR
El SCR tiene dos estados principales:
- Estado de Bloqueo (OFF): El SCR no conduce corriente. Se mantiene en este estado hasta que se aplica un pulso de disparo en la puerta que supere el umbral de disparo.
- Estado de Conducción (ON): El SCR conduce corriente entre el ánodo y el cátodo. Permanece en este estado hasta que la corriente cae por debajo de la corriente de mantenimiento.
Consideraciones adicionales para la gráfica del SCR
Para un correcto diseño e implementación de un sistema basado en SCR, es necesario considerar:
- Disipación de potencia: Los SCR generan calor durante la conducción, por lo que es fundamental considerar un sistema de refrigeración adecuado.
- Sobretensiones y sobrecorrientes: Es necesario proteger el SCR contra sobretensiones y sobrecorrientes mediante dispositivos de protección como diodos, fusibles, y varistores.
- Tasa de subida de tensión (dv/dt): Una variación rápida de la tensión puede disparar accidentalmente el SCR. Es importante seleccionar un SCR con una especificación dv/dt adecuada para la aplicación.
- Tasa de subida de corriente (di/dt): Una variación rápida de la corriente puede dañar el SCR. Seleccionar un SCR con una especificación di/dt adecuada es crucial.
La correcta interpretación de la gráfica del SCR, combinada con la comprensión de sus características operativas, es esencial para el diseño exitoso de sistemas de control de potencia. La elección del tipo de disparo (cruce cero o ángulo de fase) dependerá de los requisitos específicos de la aplicación, considerando los trade-offs entre control de precisión, EMI y complejidad del circuito.
