Gráfica esfuerzo-deformación en ensayo de compresión

El ensayo de compresión es una prueba mecánica fundamental para determinar las propiedades de resistencia y deformación de diversos materiales bajo carga compresiva. La información obtenida es crucial en el diseño de ingeniería, permitiendo predecir el comportamiento de estructuras y componentes sometidos a esfuerzos de compresión. Un elemento clave en la interpretación de estos ensayos es la gráfica esfuerzo-deformación, que proporciona una representación visual del comportamiento del material a medida que se le aplica una carga compresiva.

Fundamentos del Ensayo de Compresión

El ensayo de compresión consiste en someter una probeta de material a una carga compresiva axial, incrementándola gradualmente hasta la fractura o hasta alcanzar un límite de deformación predefinido. Durante el ensayo, se miden con precisión la carga aplicada y la deformación resultante. La carga se expresa generalmente en unidades de fuerza (Newtons, kN), mientras que la deformación se representa como una variación de longitud (mm) o como una deformación unitaria (sin unidad, adimensional), calculada como la variación de longitud dividida por la longitud inicial de la probeta.

Existen diferentes tipos de ensayos de compresión, dependiendo del material a ensayar y de la información que se desea obtener. Algunos factores a considerar son la velocidad de aplicación de la carga, la temperatura de la prueba, la geometría de la probeta y las condiciones de lubricación entre la probeta y las placas de compresión. La correcta preparación de la probeta es esencial para obtener resultados confiables.

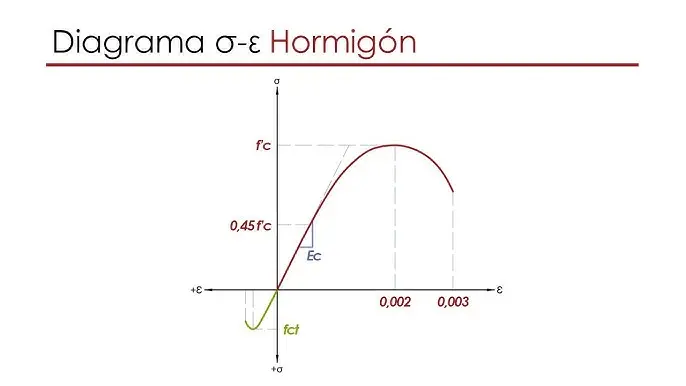

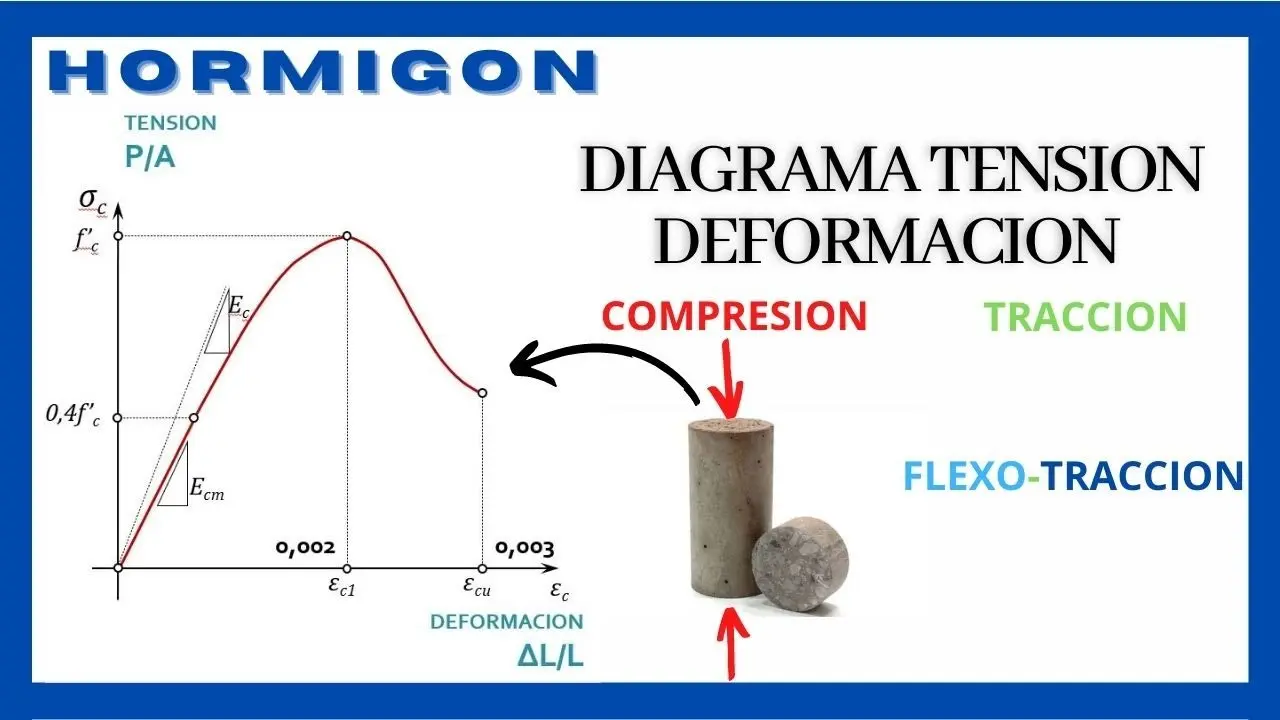

Interpretación de la Gráfica Esfuerzo-Deformación

La gráfica esfuerzo-deformación representa el esfuerzo (σ) en función de la deformación (ε). El esfuerzo se calcula dividiendo la carga aplicada entre el área de la sección transversal de la probeta, mientras que la deformación se calcula como la variación de longitud dividida por la longitud inicial de la probeta. Esta gráfica proporciona información valiosa sobre las propiedades mecánicas del material, incluyendo:

• Límite elástico: Es el punto más allá del cual el material comienza a deformarse permanentemente. En la gráfica, se observa como una desviación de la linealidad inicial.
• Resistencia a la compresión: Es el esfuerzo máximo que el material puede soportar antes de fallar. Se corresponde con el punto más alto de la curva esfuerzo-deformación.
• Módulo de elasticidad (Módulo de Young): Es una medida de la rigidez del material y representa la pendiente de la parte lineal de la curva esfuerzo-deformación. Indica la relación entre el esfuerzo y la deformación en la región elástica.
• Deformación a la fluencia: Es la deformación permanente que experimenta el material una vez superado el límite elástico.
• Dureza: La resistencia a la indentación o a la penetración de un material. Si bien no se obtiene directamente de la gráfica esfuerzo-deformación, está relacionada con la resistencia a la compresión.
• Fragilidad: Se refiere a la tendencia de un material a fracturarse con poca deformación plástica. Materiales frágiles presentan una curva esfuerzo-deformación con poca o ninguna región plástica.
• Ductilidad: Capacidad de un material para deformarse plásticamente antes de la fractura. Materiales dúctiles presentan una región plástica significativa en la curva esfuerzo-deformación.

Tipos de Comportamiento en la Gráfica Esfuerzo-Deformación

El comportamiento de un material bajo compresión puede variar significativamente dependiendo de sus propiedades. Algunos comportamientos comunes que se observan en la gráfica esfuerzo-deformación son:

• Comportamiento elástico lineal: El material sigue la ley de Hooke, donde el esfuerzo es proporcional a la deformación. La gráfica presenta una línea recta hasta el límite elástico.
• Comportamiento elástico no lineal: La relación entre esfuerzo y deformación no es lineal, incluso en la región elástica.
• Comportamiento plástico: El material experimenta deformaciones permanentes después de superar el límite elástico.
• Endurecimiento por deformación: El material se vuelve más resistente a medida que se deforma plásticamente.
• Ablandamiento por deformación: El material se vuelve menos resistente a medida que se deforma plásticamente.
• Fractura frágil: La fractura ocurre de forma repentina con poca o ninguna deformación plástica.
• Fractura dúctil: La fractura ocurre después de una significativa deformación plástica.

Factores que Influyen en la Gráfica Esfuerzo-Deformación

Diversos factores pueden influir en la forma de la gráfica esfuerzo-deformación, incluyendo:

• Tipo de material: Diferentes materiales (metales, cerámicas, polímeros, compuestos) exhiben diferentes comportamientos bajo compresión.
• Temperatura: La temperatura afecta la resistencia y la ductilidad del material.
• Velocidad de carga: Una mayor velocidad de carga puede resultar en una mayor resistencia pero menor ductilidad.
• Geometría de la probeta: La forma y dimensiones de la probeta influyen en la distribución de esfuerzos y, por lo tanto, en la gráfica esfuerzo-deformación.
• Defectos en el material: La presencia de poros, grietas u otros defectos puede afectar significativamente la resistencia y la ductilidad del material.

Aplicaciones de la Gráfica Esfuerzo-Deformación

La información obtenida a partir de la gráfica esfuerzo-deformación en ensayos de compresión es fundamental en diversas aplicaciones de ingeniería, incluyendo:

• Diseño de estructuras: Permite determinar la capacidad de carga de elementos estructurales sometidos a compresión.
• Selección de materiales: Facilita la elección del material más adecuado para una aplicación específica, considerando sus propiedades mecánicas.
• Control de calidad: Permite verificar la calidad y consistencia de los materiales.
• Análisis de fallas: Ayuda a identificar las causas de fallas en componentes sometidos a esfuerzos de compresión.

Tabla Comparativa de Materiales

Nota: Los valores en la tabla son aproximados y pueden variar dependiendo del tipo específico de material y sus condiciones de fabricación.

Consultas Habituales sobre la Gráfica Esfuerzo-Deformación en Ensayos de Compresión

A continuación, se responden algunas de las consultas más frecuentes relacionadas con la gráfica esfuerzo-deformación en ensayos de compresión:

• ¿Qué significa una curva esfuerzo-deformación lineal? Indica que el material sigue la ley de Hooke, con una relación lineal entre esfuerzo y deformación en la región elástica.
• ¿Qué indica una curva esfuerzo-deformación no lineal? Señala una relación no proporcional entre esfuerzo y deformación, incluso en la región elástica, posiblemente debido a la no-homogeneidad del material o a efectos de fluencia.
• ¿Cómo se determina el límite elástico a partir de la gráfica? Se puede determinar a través del método del 0.2% de deformación permanente o mediante el método del límite de proporcionalidad.
• ¿Qué diferencia hay entre la resistencia a la compresión y el módulo de elasticidad? La resistencia a la compresión es la máxima carga que un material puede soportar antes de la falla, mientras que el módulo de elasticidad es una medida de la rigidez del material en la región elástica.

La comprensión de la gráfica esfuerzo-deformación es esencial para el análisis e interpretación de los ensayos de compresión. Esta herramienta proporciona información crucial sobre las propiedades mecánicas de los materiales, permitiendo un diseño de ingeniería más preciso y seguro.
