Diagrama de espina de pescado para su creación y uso

13/10/2016

Valoración: 4.7 (3915 votos)

El diagrama de espina de pescado, también conocido como diagrama de Ishikawa, diagrama de causa-efecto o diagrama de pez, es una herramienta visual poderosa utilizada para identificar las causas raíz de un problema. Su nombre se deriva de su forma, que se asemeja a la espina dorsal de un pez, con las causas ramificadas como espinas. Esta herramienta es fundamental en la resolución de problemas, la mejora de procesos y el análisis de riesgos en diversas áreas, desde la manufactura hasta la gestión de proyectos.

Índice
  1. ¿Qué es un Diagrama de Espina de Pescado?
  2. Componentes Clave de un Diagrama de Espina de Pescado
  3. Pasos para Crear un Diagrama de Espina de Pescado
  4. Ventajas de Utilizar un Diagrama de Espina de Pescado
  5. Ejemplos de Uso del Diagrama de Espina de Pescado
  6. Consultas Habituales sobre el Diagrama de Espina de Pescado
  7. Tabla Comparativa de Herramientas para la Resolución de Problemas

¿Qué es un Diagrama de Espina de Pescado?

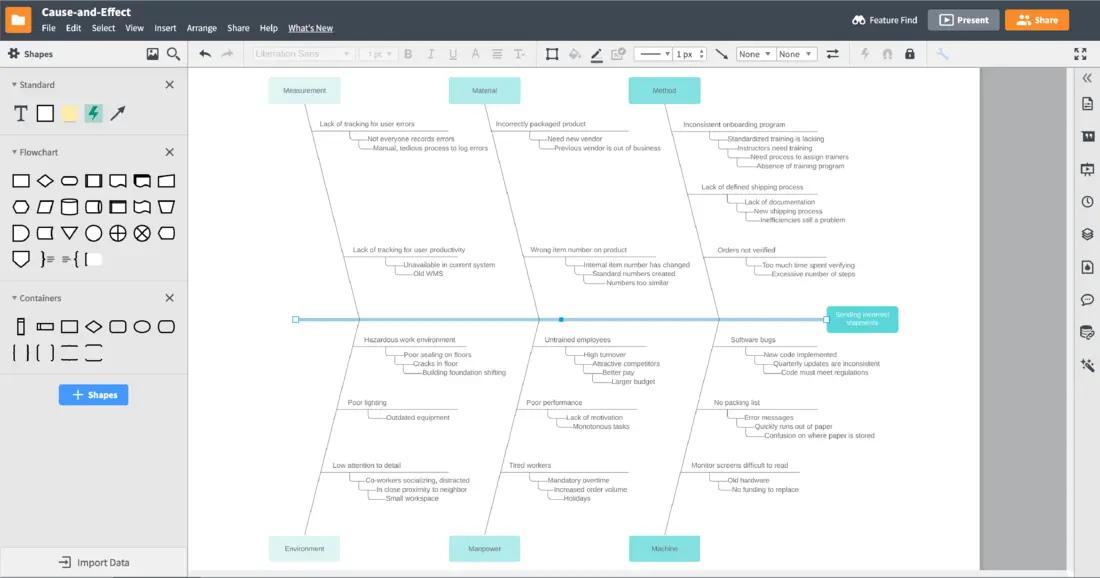

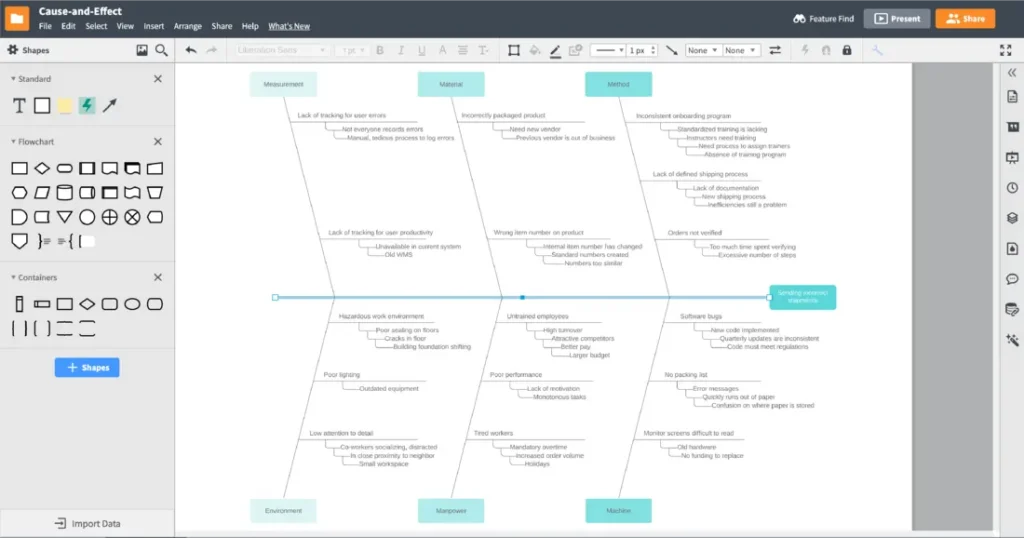

Un diagrama de espina de pescado es una representación gráfica que ayuda a organizar y analizar las posibles causas de un efecto específico. El efecto, o problema, se coloca en la cabeza del “pez”, mientras que las posibles causas se ramifican desde la espina central, agrupadas en categorías. Este enfoque sistemático facilita la identificación de las causas principales y la priorización de las soluciones.

Componentes Clave de un Diagrama de Espina de Pescado

Un diagrama de espina de pescado efectivo contiene los siguientes elementos:

  • Efecto: El problema o situación que se busca analizar. Debe ser claramente definido y conciso.
  • Espina central: La línea principal que representa el efecto.
  • Categorías de Causas: Las ramas principales que se extienden desde la espina central. Estas categorías ayudan a organizar las causas de manera lógica. Las categorías comunes incluyen:
    • Mano de Obra: Factores relacionados con las personas involucradas en el proceso (capacitación, habilidades, motivación).
    • Máquinas: Factores relacionados con la maquinaria o equipo utilizado (mantenimiento, tecnología, capacidad).
    • Materiales: Factores relacionados con los materiales utilizados (calidad, disponibilidad, costo).
    • Métodos: Factores relacionados con los procedimientos y procesos (instrucciones, flujo de trabajo, estándares).
    • Mediciones: Factores relacionados con los datos y la información (medición, monitoreo, análisis).
    • Medio Ambiente: Factores externos que pueden influir en el proceso (clima, regulaciones, infraestructura).
  • Causas Específicas: Las espinas más pequeñas que se ramifican desde las categorías de causas. Estas representan las causas individuales que contribuyen al efecto.

Pasos para Crear un Diagrama de Espina de Pescado

  1. Definir el Problema: Identificar claramente el problema o efecto que se desea analizar. Debe ser específico y medible.
  2. Dibujar la Espina Central: Dibujar una línea horizontal que represente el efecto. Escribir el efecto al final de la línea.
  3. Identificar las Categorías de Causas: Determinar las categorías de causas relevantes para el problema. Las categorías comunes se mencionaron anteriormente, pero se pueden adaptar según el contexto.
  4. Generar Causas Específicas: Realizar una lluvia de ideas para identificar las causas específicas dentro de cada categoría. Involucrar a un equipo diverso para obtener una perspectiva más amplia.
  5. Organizar las Causas: Colocar las causas específicas en las ramas correspondientes a sus categorías.
  6. Analizar las Causas: Revisar el diagrama para identificar las causas principales que contribuyen al efecto. Se pueden utilizar técnicas como el análisis de Pareto para priorizar las causas.
  7. Desarrollar Soluciones: Una vez identificadas las causas raíz, se pueden desarrollar soluciones específicas para abordar cada una de ellas.

Ventajas de Utilizar un Diagrama de Espina de Pescado

  • Identificación de Causas Raíz: Ayuda a identificar las causas subyacentes de un problema, en lugar de solo abordar los síntomas.
  • Pensamiento Sistemático: Fomenta un enfoque sistemático para la resolución de problemas.
  • Colaboración en Equipo: Facilita la colaboración y la participación de diferentes miembros del equipo.
  • Visualización Clara: Proporciona una representación visual clara y fácil de entender del problema y sus causas.
  • Priorización de Soluciones: Ayuda a priorizar las soluciones en función de su impacto en el problema.

Ejemplos de Uso del Diagrama de Espina de Pescado

El diagrama de espina de pescado puede ser utilizado en una amplia variedad de situaciones. Algunos ejemplos incluyen:

  • Reducción de defectos en la producción: Identificar las causas de los defectos en un proceso de fabricación.
  • Mejora de la calidad del servicio al cliente: Analizar las causas de la insatisfacción del cliente.
  • Reducción de costos: Identificar las causas de los costos excesivos en un proyecto o proceso.
  • Gestión de riesgos: Identificar los factores que pueden contribuir a un riesgo específico.
  • Análisis de problemas en proyectos: Identificar las causas de los retrasos o problemas en un proyecto.

Consultas Habituales sobre el Diagrama de Espina de Pescado

Pregunta Respuesta
¿Qué es un diagrama de Ishikawa? Es otro nombre para el diagrama de espina de pescado.
¿Para qué sirve un diagrama de espina de pescado? Para identificar las causas raíz de un problema.
¿Cómo se hace un diagrama de espina de pescado? Siguiendo los pasos descritos en este artículo.
¿Qué son las categorías de causas en un diagrama de espina de pescado? Las ramas principales que se extienden desde la espina central, como Mano de Obra, Máquinas, Materiales, etc.
¿Cuándo debo usar un diagrama de espina de pescado? Cuando necesitas identificar las causas raíz de un problema de forma sistemática y colaborativa.

Tabla Comparativa de Herramientas para la Resolución de Problemas

Herramienta Descripción Ventajas Desventajas
Diagrama de Espina de Pescado Identifica causas raíz Visual, colaborativo, sistemático Puede ser complejo para problemas muy amplios
Matriz de Priorización Prioriza problemas Simple, directo No identifica causas raíz
Diagrama de flujo Representa un proceso Visualiza el flujo de trabajo No identifica causas raíz
5 Porqués Busca causas raíz a través de preguntas Simple, rápido Puede ser subjetivo

El diagrama de espina de pescado es una herramienta invaluable para la resolución de problemas y la mejora de procesos. Su enfoque sistemático y visual facilita la identificación de las causas raíz y la colaboración en equipo, lo que lleva a soluciones más efectivas y duraderas. Dominar esta herramienta te permitirá abordar los desafíos de manera más eficiente y alcanzar mejores resultados en cualquier ámbito.
