La gráfica fuerza-alargamiento, también conocida como curva tensión-deformación, es una herramienta fundamental en la ciencia de materiales para caracterizar el comportamiento mecánico de diversos materiales. Esta gráfica representa la relación entre la fuerza aplicada a un material y la cantidad de alargamiento o deformación que experimenta. Su análisis permite determinar propiedades mecánicas cruciales y predecir el comportamiento del material bajo diferentes condiciones de carga.

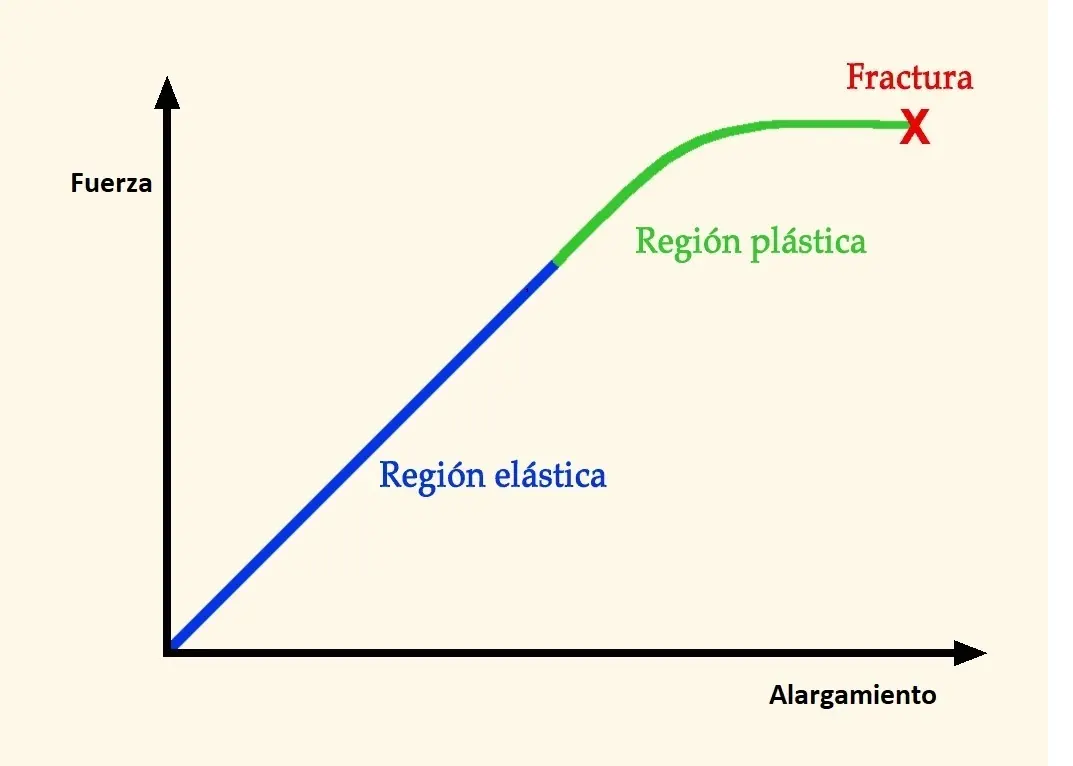

Representación del Alargamiento
El alargamiento, o elongación, mide el aumento de longitud que sufre un material cuando se le aplica una fuerza de tracción. Se expresa generalmente como porcentaje (%) respecto a la longitud inicial. Es vital entender que la respuesta del material a la fuerza aplicada depende de su naturaleza:
- Materiales Elásticos: Dentro del límite elástico, un material recupera su longitud original una vez que se elimina la fuerza. La gráfica muestra una relación lineal (Ley de Hooke).
- Materiales Plásticos: Si se supera el límite elástico, el material sufre una deformación permanente (plástica) y no recupera su longitud inicial, incluso al cesar la fuerza. La gráfica muestra una desviación de la linealidad.
En la gráfica fuerza-alargamiento, el punto en que se abandona la región elástica y comienza la deformación plástica se conoce como límite elástico. Más allá de este punto, la deformación es irreversible.

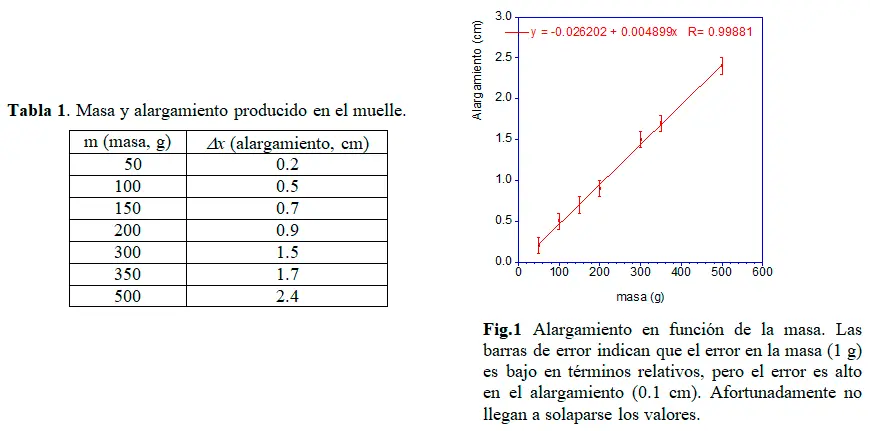

Cálculo del Alargamiento
El cálculo del alargamiento es sencillo: se obtiene dividiendo la diferencia entre la longitud final y la longitud inicial entre la longitud inicial, y multiplicando por 100 para expresarlo en porcentaje:
Alargamiento (%) = [(Longitud final - Longitud inicial) / Longitud inicial] x 100
Para obtener datos precisos, se utilizan máquinas de ensayo universal que aplican una fuerza controlada y miden con precisión el alargamiento del material.
La Ley de Hooke y la Constante de Resorte (k)
Dentro del rango elástico, la relación entre la fuerza (F) y el alargamiento (x) se describe mediante la Ley de Hooke : F = -kx
Donde:
- F representa la fuerza aplicada.
- x representa el alargamiento o compresión.
- k es la constante de resorte , una medida de la rigidez del material. Un valor de k alto indica un material rígido, mientras que un valor bajo indica un material flexible.
La constante k se expresa en N/m (Newton por metro) y es específica para cada material y geometría.
Aplicaciones de la Gráfica Fuerza-Alargamiento
La gráfica fuerza-alargamiento es esencial en diversas áreas, incluyendo:
- Ingeniería: Diseño de estructuras, selección de materiales para aplicaciones específicas, análisis de resistencia y durabilidad.
- Fabricación: Control de calidad de materiales, optimización de procesos de fabricación.
- Biomedicina: Estudio de las propiedades mecánicas de tejidos y materiales biomédicos.
- Aeronáutica: Diseño de alas de aviones. El alargamiento (aspect ratio) de un ala, definido como la relación entre la envergadura al cuadrado y la superficie alar, influye en la eficiencia aerodinámica.

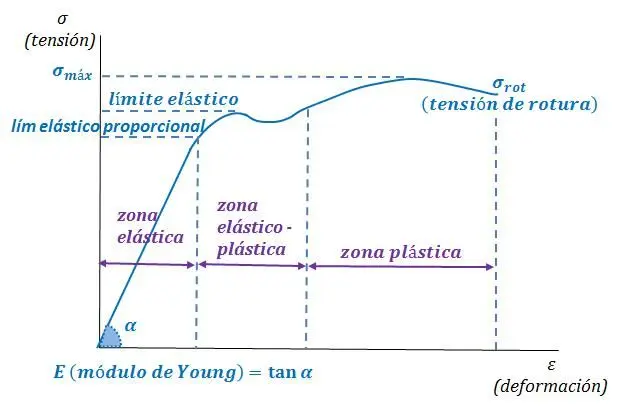

Interpretación de la Gráfica Fuerza-Alargamiento
La forma de la gráfica fuerza-alargamiento proporciona información cualitativa y cuantitativa sobre las propiedades del material. Algunos puntos clave a considerar son:
- Límite Elástico: Punto a partir del cual comienza la deformación permanente.
- Resistencia a la Tracción: Fuerza máxima que el material puede soportar antes de la fractura.
- Módulo de Elasticidad (Young): Medida de la rigidez del material en la región elástica (pendiente de la curva en la región lineal).
- Alargamiento a la Rotura: Alargamiento que el material experimenta antes de la fractura.
Tabla Comparativa de Materiales
La siguiente tabla muestra una comparación simplificada de las propiedades de diferentes materiales a través de sus curvas fuerza-alargamiento. Los valores son aproximados y pueden variar según la composición y el proceso de fabricación.
| Material | Módulo de Elasticidad (GPa) | Resistencia a la Tracción (MPa) | Alargamiento a la Rotura (%) |
|---|---|---|---|
| Acero al Carbono | 200 | 400-600 | 10-20 |
| Aluminio | 70 | 50-100 | 10-30 |
| Cobre | 120 | 200-300 | 5-40 |
| Caucho | 0.01 | 1-10 | 100-500 |
Nota: Esta tabla es una simplificación y no refleja la complejidad de los comportamientos reales de los materiales. Para una evaluación precisa, se requiere la curva fuerza-alargamiento específica para cada material.
Consultas Habituales sobre la Gráfica Fuerza-Alargamiento
- ¿Qué es el módulo de Young? El módulo de Young (o módulo de elasticidad) es una medida de la rigidez de un material. Es la pendiente de la parte lineal de la gráfica fuerza-alargamiento.
- ¿Cómo se determina el límite elástico? El límite elástico se puede determinar observando el punto en la gráfica donde la relación entre la fuerza y el alargamiento deja de ser lineal.
- ¿Cuál es la diferencia entre deformación elástica y plástica? La deformación elástica es reversible, mientras que la deformación plástica es permanente.
- ¿Qué información proporciona la gráfica fuerza-alargamiento? La gráfica proporciona información crucial sobre la resistencia, la rigidez, la ductilidad y otras propiedades mecánicas del material.
La gráfica fuerza-alargamiento es una herramienta indispensable para comprender y predecir el comportamiento mecánico de los materiales. Su análisis detallado permite seleccionar los materiales apropiados para aplicaciones específicas y optimizar el diseño de estructuras y productos.
