Gráfica fuerza vs tiempo

06/06/2020

Valoración: 4.22 (5428 votos)

La gráfica de fuerza vs tiempo es una herramienta fundamental en física que permite analizar la relación entre la fuerza aplicada sobre un objeto y el tiempo durante el cual se aplica dicha fuerza. Su comprensión es crucial en diversos campos, desde la mecánica clásica hasta la ingeniería y la ciencia de los materiales. Este artículo explorará en detalle qué es una gráfica de fuerza vs tiempo, cómo interpretarla, sus aplicaciones y las consultas habituales que surgen en su análisis.

Índice
  1. ¿Qué es una gráfica de fuerza vs tiempo?
    1. Importancia del área bajo la curva
  2. Interpretación de la gráfica de fuerza vs tiempo
  3. Consultas habituales sobre la gráfica de fuerza vs tiempo
  4. Aplicaciones de la gráfica de fuerza vs tiempo
  5. Tabla comparativa de diferentes tipos de fuerzas y sus representaciones en la gráfica
  6. Conclusión

¿Qué es una gráfica de fuerza vs tiempo?

Una gráfica de fuerza vs tiempo representa la magnitud de la fuerza aplicada a un objeto en función del tiempo. En el eje horizontal (abscisas) se representa el tiempo (generalmente en segundos), mientras que en el eje vertical (ordenadas) se representa la fuerza (generalmente en Newtons). La forma de la gráfica proporciona información valiosa sobre la naturaleza de la fuerza aplicada y su efecto sobre el objeto.

Una fuerza constante se representaría como una línea horizontal, indicando que la fuerza mantiene un valor invariable a lo largo del tiempo. Sin embargo, en la mayoría de los casos reales, la fuerza varía con el tiempo, dando lugar a gráficas con diferentes formas. Estas variaciones pueden ser graduales o abruptas, dependiendo del proceso físico involucrado.

Importancia del área bajo la curva

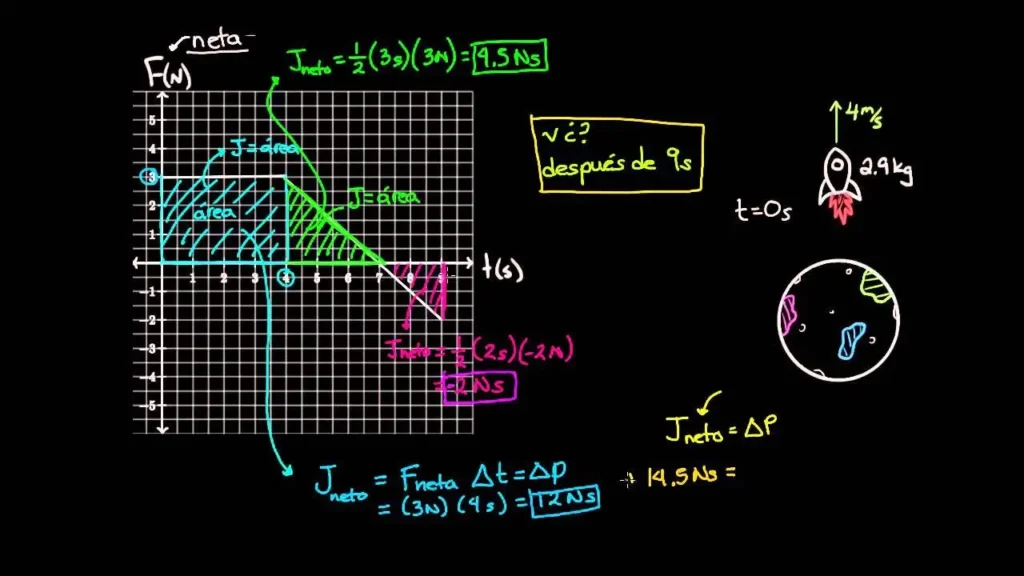

Un aspecto crucial de la gráfica de fuerza vs tiempo es el área bajo la curva. Esta área representa el impulso (I) aplicado al objeto, que se define como el producto de la fuerza (F) y el tiempo (t): I = F x t. El impulso es una magnitud vectorial que mide el cambio de momento lineal de un objeto. Si conocemos la masa del objeto, podemos determinar el cambio en su velocidad utilizando la relación entre impulso y momento lineal: I = Δp = mΔv, donde 'm' es la masa y 'Δv' es el cambio de velocidad.

Interpretación de la gráfica de fuerza vs tiempo

La interpretación de una gráfica de fuerza vs tiempo requiere un análisis cuidadoso de su forma. Algunos aspectos clave a considerar son:

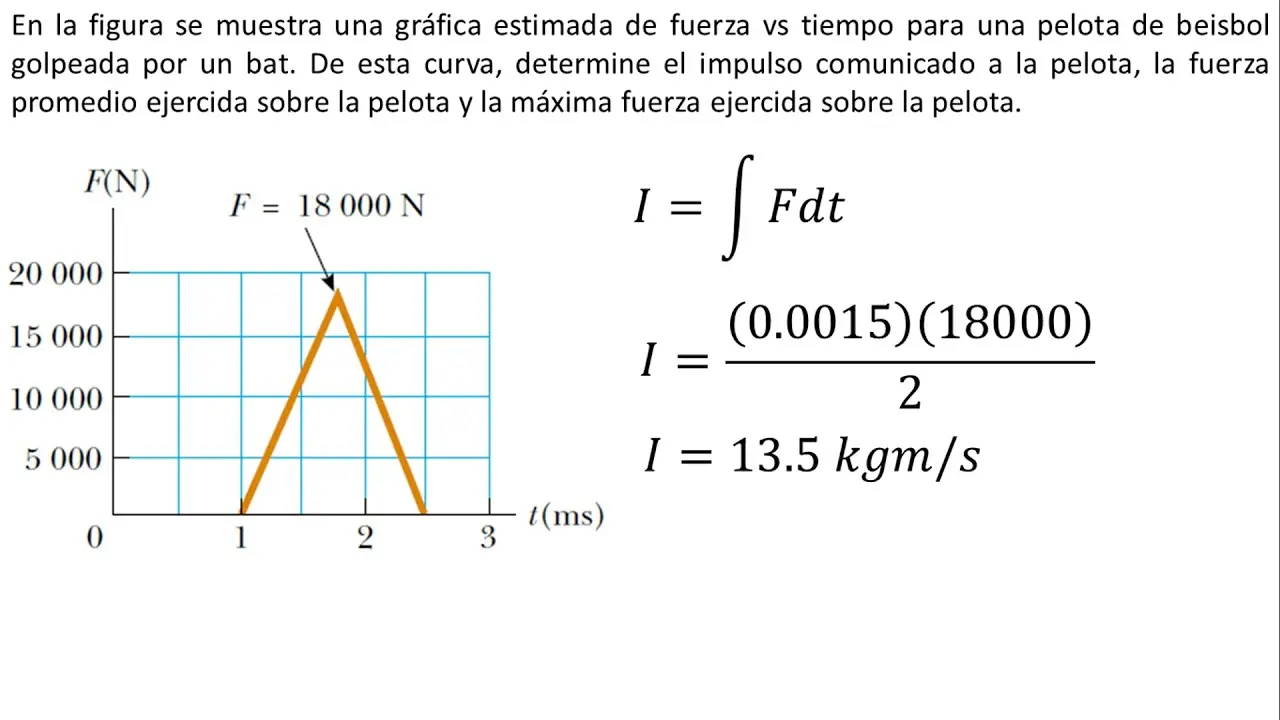

grafica fuerza vs tiempo - Qué es un gráfico de fuerza vs tiempo

  • Fuerza máxima (pico): El punto más alto de la gráfica indica la fuerza máxima aplicada durante el intervalo de tiempo considerado. Es importante identificar este valor, ya que representa la fuerza de mayor intensidad.
  • Fuerza promedio: La fuerza promedio se puede calcular encontrando el área bajo la curva y dividiéndola entre el tiempo total. Este valor representa la fuerza efectiva aplicada durante todo el intervalo.
  • Forma de la curva: La forma de la curva proporciona información sobre la naturaleza de la fuerza. Una línea recta indica una fuerza constante, mientras que una curva indica una fuerza variable. Las curvas pueden ser cóncavas hacia arriba (fuerza creciente), cóncavas hacia abajo (fuerza decreciente), o una combinación de ambas.
  • Impulso: El área bajo la curva representa el impulso total aplicado al objeto. Un área mayor indica un impulso mayor, lo que implica un cambio mayor en el momento lineal del objeto.

Consultas habituales sobre la gráfica de fuerza vs tiempo

Algunas de las consultas más frecuentes relacionadas con la gráfica de fuerza vs tiempo son:

grafica fuerza vs tiempo - Qué significa el pico en el gráfico de fuerza vs tiempo

  • ¿Cómo calcular el impulso a partir de la gráfica? El impulso se calcula determinando el área bajo la curva. Para formas regulares, como rectángulos o triángulos, el cálculo es sencillo. Para formas irregulares, se pueden utilizar métodos de integración numérica.
  • ¿Qué significa un pico en la gráfica? Un pico en la gráfica indica una fuerza máxima aplicada en un instante determinado. Este pico puede ser resultado de un impacto, una aceleración repentina, o cualquier otro evento que provoque un aumento brusco de la fuerza.
  • ¿Cómo se relaciona la gráfica con el cambio de momento? El área bajo la curva (impulso) es igual al cambio de momento del objeto. Si conocemos la masa del objeto, podemos calcular el cambio en su velocidad.
  • ¿Cómo se representa una fuerza constante en la gráfica? Una fuerza constante se representa como una línea horizontal.

Aplicaciones de la gráfica de fuerza vs tiempo

Las gráficas de fuerza vs tiempo tienen una amplia gama de aplicaciones en diferentes campos, incluyendo:

  • Ingeniería mecánica: Análisis de impactos, diseño de amortiguadores y sistemas de seguridad.
  • Ciencia de los materiales: Estudio de la resistencia de materiales bajo diferentes tipos de carga.
  • Biomecánica: Análisis de la fuerza muscular durante el movimiento.
  • Deportes: Análisis de la fuerza aplicada en diferentes deportes, como el lanzamiento de objetos o el golpeo de una pelota.

Tabla comparativa de diferentes tipos de fuerzas y sus representaciones en la gráfica

Tipo de fuerza Descripción Representación en la gráfica fuerza vs tiempo
Fuerza constante Fuerza que no varía con el tiempo Línea horizontal
Fuerza creciente Fuerza que aumenta con el tiempo Curva creciente
Fuerza decreciente Fuerza que disminuye con el tiempo Curva decreciente
Fuerza impulsiva Fuerza de gran magnitud aplicada durante un tiempo muy corto Pico agudo

Conclusión

La gráfica de fuerza vs tiempo es una herramienta poderosa para analizar la interacción entre la fuerza y el tiempo. Su comprensión es fundamental para comprender una amplia gama de fenómenos físicos y para diseñar sistemas y estructuras seguras y eficientes. El análisis del área bajo la curva, la fuerza máxima y la forma de la curva proporciona información valiosa sobre el impulso aplicado y el cambio en el momento del objeto. La capacidad de interpretar estas gráficas es una habilidad esencial para estudiantes y profesionales en diversas disciplinas científicas e ingenieriles.
