El límite líquido es un parámetro fundamental en la mecánica de suelos, crucial para la caracterización y clasificación de suelos finos, como arcillas y limos. Su determinación proporciona información valiosa sobre el comportamiento del suelo ante diferentes condiciones de humedad, afectando directamente su capacidad de soporte y su respuesta a las cargas. Este artículo explora en detalle qué es el límite líquido, cómo se determina, su significado en ingeniería geotécnica y su relación con otros parámetros importantes.
- ¿Qué es el Límite Líquido?
- Determinación del Límite Líquido: Métodos y Procedimientos
- Interpretación del Límite Líquido
- Tabla comparativa de Métodos para determinar el límite líquido
- Factores que Influyen en el Límite Líquido
- Relación del Límite Líquido con otros Índices de Consistencia
- Aplicaciones del Límite Líquido en Ingeniería Geotécnica
- Consultas Habituales sobre el Límite Líquido
¿Qué es el Límite Líquido?
El límite líquido (LL), uno de los límites de Atterberg, representa el contenido de humedad (expresado en porcentaje) a partir del cual un suelo pasa de un estado semisólido a un estado líquido. En otras palabras, es el contenido de agua máximo que un suelo puede tener antes de comportarse como un fluido. Por encima de este límite, el suelo pierde su resistencia y fluye fácilmente. La determinación precisa del límite líquido es esencial para la correcta clasificación y diseño de obras de ingeniería.
Determinación del Límite Líquido: Métodos y Procedimientos
El método más común para determinar el límite líquido es el método de la copa de Casagrande. Este método consiste en:
- Preparación de la muestra: Se prepara una muestra de suelo representativa, pasandola por un tamiz de 75 mm para eliminar partículas gruesas.
- Preparación de la copa: Se coloca una cantidad de suelo humedecido en la copa de Casagrande, una copa metálica estándar con dimensiones específicas.

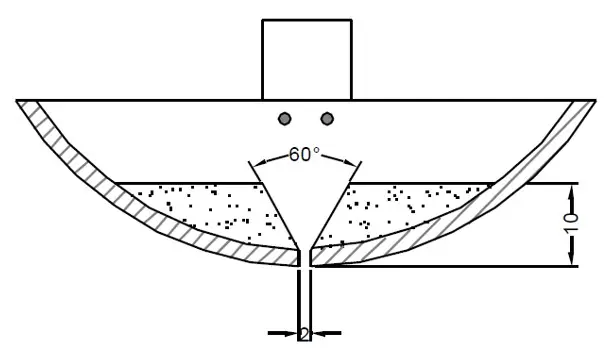

- Realización de la ranura: Con una herramienta estandarizada, se realiza una ranura de aproximadamente 10 mm de profundidad en el centro de la muestra.
- Golpes de la copa: Se deja caer la copa desde una altura específica, contando el número de golpes necesarios para que la ranura se cierre a lo largo de una distancia de 17 mm.
- Determinación de la humedad: Se determina el contenido de humedad de la muestra luego de la prueba.
- Repetición de la prueba: Se repite el proceso varias veces, variando la humedad de la muestra en cada prueba.

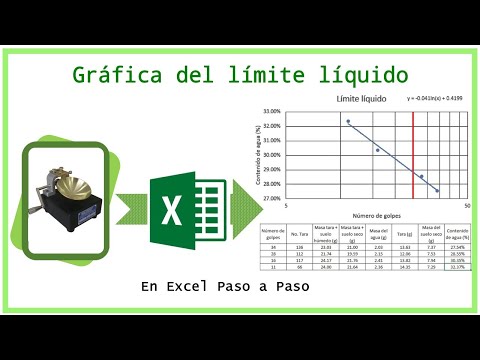

- Curva de flujo: Se grafican los datos obtenidos (número de golpes vs. contenido de humedad) para obtener una curva, y se determina el límite líquido como el contenido de humedad correspondiente a 25 golpes en la curva.
Existe un método alternativo, el método del penetrómetro de cono, que se considera más preciso y eficiente que el método de la copa de Casagrande. Este método mide la resistencia a la penetración de un cono estandarizado en el suelo a diferentes contenidos de humedad.
Interpretación del Límite Líquido
El valor del límite líquido indica la sensibilidad del suelo a los cambios de humedad. Un límite líquido alto indica un suelo altamente sensible a cambios en el contenido de agua, mientras que un límite líquido bajo indica un suelo menos sensible. Un suelo con un alto límite líquido tiende a ser más plástico y menos resistente cuando se encuentra saturado.
Tabla comparativa de Métodos para determinar el límite líquido
| Método | Descripción | Ventajas | Desventajas |
|---|---|---|---|
| Copa Casagrande | Método tradicional basado en el número de golpes para cerrar una ranura | Simple y ampliamente utilizado | Subjetivo, requiere práctica y puede ser impreciso |
| Penetrómetro de cono | Mide la resistencia a la penetración de un cono | Más preciso y objetivo | Requiere equipo especializado |
Factores que Influyen en el Límite Líquido
Diversos factores influyen en el valor del límite líquido, incluyendo:
- Mineralogía de las arcillas: La composición mineralógica de la arcilla tiene una fuerte influencia en la capacidad de retención de agua.
- Tamaño de las partículas: Las arcillas con partículas más finas tienden a tener un límite líquido más alto.
- Contenido orgánico: La presencia de materia orgánica aumenta el límite líquido .
- Salinidad: La presencia de sales puede afectar la capacidad de retención de agua y, por lo tanto, el límite líquido .
Relación del Límite Líquido con otros Índices de Consistencia
El límite líquido se utiliza en conjunto con el límite plástico (LP) para calcular el índice de plasticidad (IP), dado por la fórmula: IP = LL - LP. El IP proporciona información sobre el rango de humedad en el cual el suelo se comporta plásticamente.
La combinación del límite líquido y el índice de plasticidad permite clasificar los suelos de acuerdo a su comportamiento, utilizando diagramas de plasticidad como el diagrama de Casagrande. Estos diagramas permiten identificar el tipo de suelo (arcilla, limo, etc.) y su grado de plasticidad.
Aplicaciones del Límite Líquido en Ingeniería Geotécnica
El límite líquido es un parámetro fundamental en diversas aplicaciones de la ingeniería geotécnica, incluyendo:
- Clasificación de suelos: Permite clasificar suelos finos según su comportamiento.
- Diseño de cimentaciones: Influye en el diseño de cimentaciones, considerando la capacidad de soporte y la estabilidad del suelo.
- Diseño de terraplenes: Es crucial para el diseño de terraplenes y presas, considerando la estabilidad y la compactación del suelo.
- Diseño de pavimentos: Influye en el diseño de pavimentos, considerando la resistencia y la deformabilidad del suelo de subrasante.
- Estabilidad de taludes: Se utiliza para evaluar la estabilidad de taludes, considerando la resistencia al corte del suelo.
Consultas Habituales sobre el Límite Líquido
A continuación, se responden algunas consultas habituales sobre el límite líquido :
¿Qué significa un límite líquido alto?
Un límite líquido alto indica que el suelo es muy sensible a los cambios de humedad y tiene una alta plasticidad. Este tipo de suelo es propenso a la contracción y expansión con variaciones de humedad.
¿Cómo afecta la salinidad al límite líquido?
La salinidad puede reducir el límite líquido, ya que las sales pueden afectar la atracción entre las partículas del suelo y el agua, disminuyendo la capacidad de retención de agua.
¿Cuál es la diferencia entre el límite líquido y el límite plástico?
El límite líquido define el contenido de humedad en el que un suelo pasa de semisólido a líquido, mientras que el límite plástico define el contenido de humedad en el que el suelo pasa de semisólido a plástico.
¿Qué es el índice de plasticidad y cómo se relaciona con el límite líquido?
El índice de plasticidad (IP) es la diferencia entre el límite líquido (LL) y el límite plástico (LP) ( IP = LL - LP ). Representa el rango de humedad en el cual el suelo se comporta plásticamente.
¿Qué norma se utiliza para determinar el límite líquido?
Existen diferentes normas que regulan la determinación del límite líquido, dependiendo del país y de la organización que las publica. Algunas de las normas más comunes son las normas ASTM y las normas AASHTO.
El límite líquido es un parámetro esencial en la mecánica de suelos, proporcionando información crucial para la caracterización, clasificación y diseño de obras de ingeniería. La correcta determinación y comprensión de este parámetro son fundamentales para garantizar la seguridad y estabilidad de las estructuras.
