El Movimiento Rectilíneo Uniforme (MRU) es un concepto fundamental en física que describe el movimiento de un objeto a velocidad constante en línea recta. Comprender su representación gráfica es crucial para analizar y predecir el comportamiento de este tipo de movimiento. En esta tutorial, exploraremos en detalle cómo se grafica el MRU, su significado, y las herramientas matemáticas necesarias para su interpretación.
¿Qué significa MRU?
MRU, o Movimiento Rectilíneo Uniforme, se refiere a un movimiento que se caracteriza por dos aspectos clave:
- Rectilíneo: El objeto se mueve a lo largo de una línea recta. No hay cambios de dirección.
- Uniforme: La velocidad del objeto permanece constante a lo largo del tiempo. No hay aceleración.
Es importante destacar que, en la realidad, el MRU es un modelo idealizado. La mayoría de los movimientos en el entorno real son más complejos e involucran aceleraciones y cambios de dirección. Sin embargo, el MRU sirve como un excelente punto de partida para comprender conceptos más avanzados en cinemática.

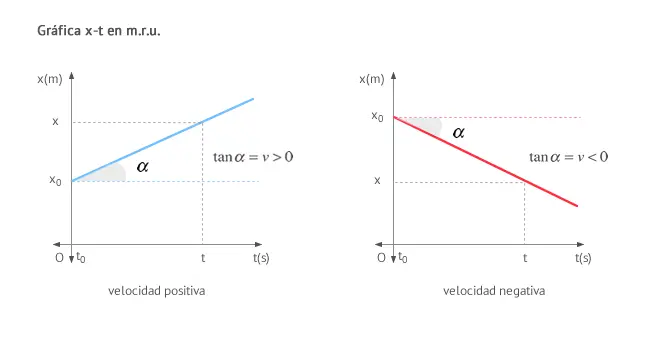

Representación gráfica del MRU: Posición vs. Tiempo
La forma más común de representar gráficamente un MRU es mediante una gráfica de posición (x) en función del tiempo (t). En este tipo de gráfica, el tiempo se representa en el eje horizontal (abscisas) y la posición en el eje vertical (ordenadas).
La gráfica resultante de un MRU siempre será una línea recta. La pendiente de esta recta representa la velocidad del objeto, mientras que la intersección con el eje vertical (cuando t=0) representa la posición inicial.
Ecuación de la gráfica MRU:
La ecuación matemática que describe la posición (x) de un objeto en MRU en función del tiempo (t) es:
x = x 0 + vt
Donde:
- x representa la posición del objeto en un instante de tiempo t .
- x0 representa la posición inicial del objeto (posición en t=0).
- v representa la velocidad constante del objeto.
- t representa el tiempo transcurrido.
Esta ecuación es esencial para comprender y predecir la posición del objeto en cualquier momento durante su movimiento.
Interpretación de la gráfica MRU
Analizar la gráfica posición-tiempo de un MRU permite obtener información crucial sobre el movimiento:
- Pendiente: La pendiente de la recta representa la velocidad del objeto. Una pendiente mayor indica una velocidad mayor. Una pendiente negativa indica que el objeto se mueve en dirección opuesta a la dirección positiva del eje de las posiciones.
- Intersección con el eje Y: El punto donde la recta interseca el eje Y (cuando t=0) representa la posición inicial del objeto.
- Área bajo la curva: En el caso del MRU, el área bajo la curva (que es un trapecio o un rectángulo) representa la distancia recorrida por el objeto en un intervalo de tiempo dado.
Ejemplos de gráficas MRU
Veamos algunos ejemplos para ilustrar diferentes situaciones de MRU:
Ejemplo 1: Objeto con velocidad positiva y posición inicial cero
Imaginemos un objeto que parte del origen (x 0= 0) y se mueve con una velocidad constante de 5 m/s. Su gráfica posición-tiempo será una línea recta que pasa por el origen y tiene una pendiente de
Ejemplo 2: Objeto con velocidad negativa y posición inicial positiva
Ahora, consideremos un objeto que se encuentra inicialmente a 10 metros de la posición de referencia (x 0= 10 m) y se mueve con una velocidad constante de -2 m/s (velocidad negativa indica que se mueve en dirección contraria). Su gráfica tendrá una pendiente negativa e interceptará el eje Y en
Ejemplo 3: Comparación de diferentes velocidades
Podemos comparar gráficamente el movimiento de dos objetos con diferentes velocidades. Por ejemplo, dos objetos que parten del mismo punto (x 0=0) pero uno con velocidad de 3m/s y otro con 6m/s. La gráfica mostrará que el objeto con mayor velocidad tendrá una pendiente mayor, indicando que recorre mayor distancia en el mismo tiempo.
Consultas habituales sobre la gráfica MRU
Algunas de las preguntas más frecuentes sobre la gráfica MRU incluyen:
- ¿Cómo calcular la velocidad a partir de la gráfica? Calculando la pendiente de la recta.
- ¿Cómo determinar la posición inicial a partir de la gráfica? Observando el punto de intersección con el eje Y.
- ¿Cómo calcular la distancia recorrida a partir de la gráfica? Calculando el área bajo la curva.
- ¿Qué ocurre si la gráfica no es una línea recta? Significa que no se trata de un MRU, sino de un movimiento con aceleración.
Tabla comparativa: MRU vs. Otros Movimientos
| Característica | MRU | Movimiento Rectilíneo Uniformemente Acelerado (MRUA) | Movimiento no Rectilíneo |
|---|---|---|---|
| Trayectoria | Recta | Recta | Curva |
| Velocidad | Constante | Variable | Variable |
| Aceleración | Cero | Constante | Variable |
| Gráfica Posición-Tiempo | Línea recta | Parábola | Curva compleja |
Conclusión
La representación gráfica del MRU es una herramienta fundamental para comprender y analizar este tipo de movimiento. La gráfica posición-tiempo, con su línea recta característica, permite determinar fácilmente la velocidad, la posición inicial y la distancia recorrida. Dominar la interpretación de estas gráficas es esencial para abordar problemas más complejos en física y para desarrollar una comprensión sólida de los principios del movimiento.
