En el entorno de la informática, una de las piezas clave para disfrutar de una experiencia visual fluida y de alta calidad es la tarjeta gráfica, también conocida como tarjeta de video, GPU (Unidad de Procesamiento Gráfico), placa de video o adaptador de pantalla. Este componente se encarga de procesar la información que proviene del procesador (CPU) y convertirla en imágenes que podemos ver en nuestro monitor, televisor o proyector.

- ¿Qué es una tarjeta gráfica de PC?
- Gráficos dedicados vs. integrados
- Componentes principales de una tarjeta gráfica
- Tabla comparativa de tecnologías de memoria gráfica
- Interfaces de conexión a la placa base
- API para gráficos
- Efectos gráficos
- Errores comunes al elegir una tarjeta gráfica
- Historia de las tarjetas gráficas
- Fabricantes de tarjetas gráficas

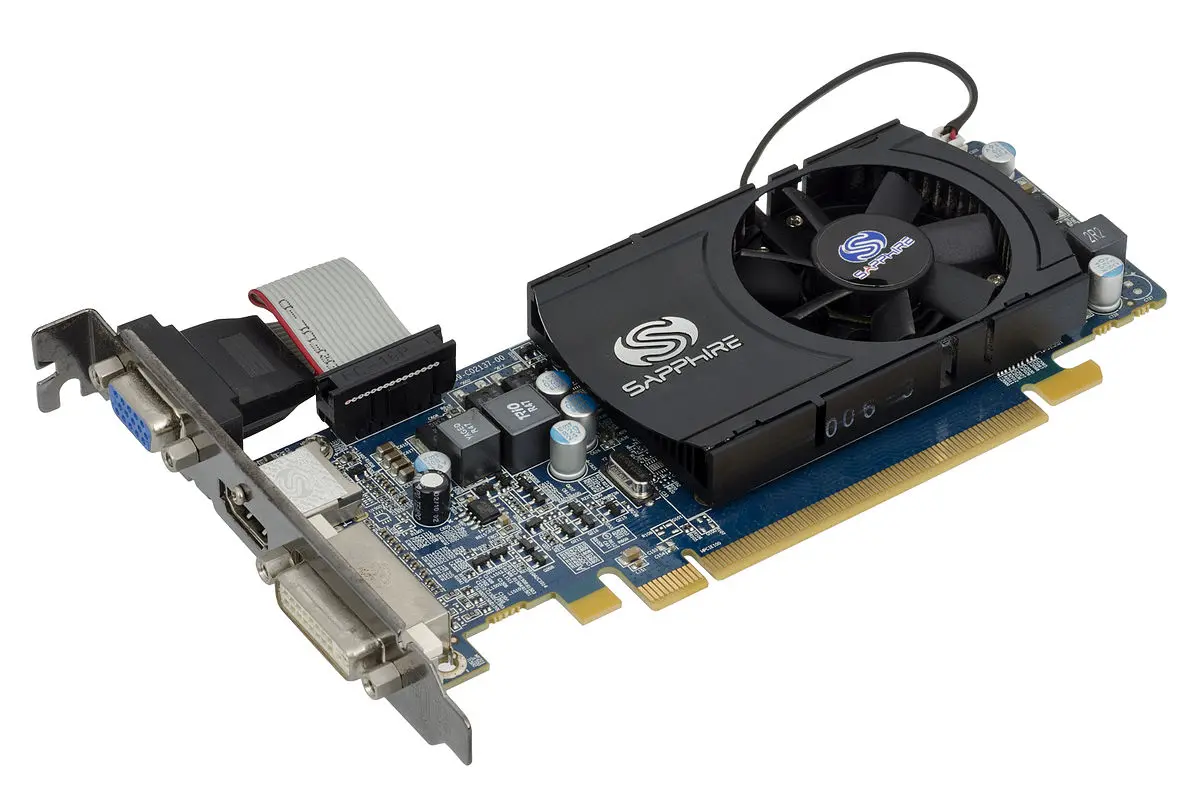

¿Qué es una tarjeta gráfica de PC?
Una tarjeta gráfica es una tarjeta de expansión que se instala en la placa base de tu computadora. Su función principal es acelerar el procesamiento de gráficos, liberando a la CPU de esta tarea y permitiendo un rendimiento mucho más eficiente. Esto es especialmente crucial para tareas que demandan mucho procesamiento gráfico como:
- Juegos de video: Las tarjetas gráficas son esenciales para ejecutar juegos modernos con alta resolución y detalles gráficos.
- Edición de video: Aplicaciones como Adobe Premiere o DaVinci Resolve se benefician enormemente de una gráfica de PC potente.
- Edición de imágenes: Programas como Photoshop, Lightroom, o Canva utilizan la tarjeta gráfica para acelerar las tareas de procesamiento de imágenes.
- Diseño asistido por computadora (CAD): Aplicaciones CAD como AutoCAD, Revit y ArchiCAD demandan una gran capacidad de procesamiento gráfico.
- Minado de criptomonedas: Aunque menos común ahora, el minado de criptomonedas en el pasado dependía en gran medida del poder de procesamiento de las tarjetas gráficas .
Algunas tarjetas gráficas incluso ofrecen funcionalidades adicionales, como sintonización de televisión, captura de vídeo y decodificación de video.
Gráficos dedicados vs. integrados
Existen dos tipos principales de gráficos: gráficos dedicados e integrados.
- Gráficos dedicados: Son tarjetas gráficas independientes que se instalan en la placa base. Ofrecen un rendimiento significativamente superior a los gráficos integrados, ya que poseen su propia memoria RAM (VRAM), sistema de refrigeración y componentes diseñados específicamente para el procesamiento gráfico. Mejorar a gráficos dedicados libera trabajo de la CPU y la memoria RAM del sistema, mejorando el rendimiento general.
- Gráficos integrados: Son procesadores gráficos incorporados en la CPU o en la placa base. Son más económicos y consumen menos energía, pero su rendimiento es considerablemente menor que el de una tarjeta gráfica dedicada. Son adecuados para tareas básicas, pero no para juegos exigentes o aplicaciones profesionales de edición de video o imágenes.
Muchos equipos permiten desactivar los gráficos integrados en la BIOS para usar exclusivamente una tarjeta gráfica dedicada.
Componentes principales de una tarjeta gráfica
Una tarjeta gráfica se compone de varios componentes esenciales:
GPU (Unidad de Procesamiento Gráfico)
El corazón de la tarjeta gráfica es la GPU. Esta es la unidad de procesamiento que realiza la mayor parte del trabajo. Las características clave de una GPU son:
- Frecuencia de reloj del núcleo: Indica la velocidad a la que trabaja la GPU, medida en MHz. Cuanto mayor sea la frecuencia, mayor será el rendimiento.
- Núcleos CUDA (Nvidia) o Unidades de cómputo (AMD): Son los procesadores individuales dentro de la GPU que realizan los cálculos. Un mayor número de núcleos generalmente significa mayor rendimiento.
- ROP (Unidad de representación de salida): Se encarga de enviar la imagen procesada a la pantalla. Un mayor número de ROP implica un mayor rendimiento en la visualización.
VRAM (Memoria de video)
La VRAM es la memoria dedicada a almacenar información gráfica, como texturas y modelos 3D. Las características principales son:
- Capacidad: Medida en GB, determina la cantidad de datos que la tarjeta gráfica puede almacenar. Una mayor capacidad es útil para resoluciones altas y texturas detalladas.
- Interfaz de memoria: Medida en bits (ej. 256 bits, 512 bits), define el ancho de banda de la memoria. Una interfaz más ancha permite una mayor transferencia de datos.
- Frecuencia de memoria: Medida en MHz, determina la velocidad a la que se transfieren los datos en la VRAM. Una mayor frecuencia implica un mayor ancho de banda.
RAMDAC (Convertidor digital-analógico de memoria de acceso aleatorio)
El RAMDAC convierte las señales digitales de la GPU en señales analógicas para ser interpretadas por el monitor. Aunque está quedando obsoleto con el auge de las pantallas digitales, sigue presente en algunas tarjetas gráficas.
Salidas
Las tarjetas gráficas cuentan con diferentes salidas para conectar a monitores y otros dispositivos de visualización. Las más comunes son:
- VGA: Conector analógico, cada vez menos usado.
- DVI: Conector digital, más eficiente que VGA, pero no transmite audio.
- HDMI: Conector digital que transmite audio y video de alta definición.
- DisplayPort: Conector digital, a menudo considerado superior a HDMI por su ancho de banda y compatibilidad.
Refrigeración
Las tarjetas gráficas generan mucho calor, por lo que necesitan un sistema de refrigeración adecuado. Los sistemas de refrigeración más comunes son los disipadores de calor pasivos y los ventiladores activos. Algunos modelos de gama alta utilizan refrigeración líquida.
Alimentación
Las tarjetas gráficas de alta gama pueden requerir conectores de alimentación adicionales para recibir suficiente energía, ya que el puerto PCIe de la placa base no siempre es suficiente.
Tabla comparativa de tecnologías de memoria gráfica
Tecnología | Frecuencia efectiva (MHz) | Ancho de banda (GB/s) |
---|---|---|
GDDR6 | 12000 - 14000 | 48 - 846 |
GDDR5 | 3200 - 7000 | 24 - 448 |
GDDR3 | 700 - 1700 | 5,6 - 54,4 |
GDDR2 | 533 - 1000 | 8,5 - 16 |
GDDR | 166 - 950 | 1,2 - 30,4 |
HBM2 | 500 - 1700 | 1,2 Tb/s |
Interfaces de conexión a la placa base
A lo largo de la historia, las tarjetas gráficas se han conectado a la placa base a través de diferentes interfaces. La interfaz actual es PCI Express (PCIe), que existe en diferentes versiones (PCIe 0, PCIe 0, PCIe 0, PCIe 0). Versiones más recientes ofrecen un mayor ancho de banda, lo que permite una mayor velocidad de transferencia de datos entre la tarjeta gráfica y la CPU.
API para gráficos
Las APIs (interfaces de programación de aplicaciones) son software que permite a los desarrolladores de juegos y aplicaciones crear gráficos de forma más sencilla. Las dos APIs más importantes son:
- DirectX: API propietaria de Microsoft, principalmente para Windows.
- OpenGL: API de código abierto y multiplataforma.
Efectos gráficos
Las tarjetas gráficas modernas son capaces de generar una gran variedad de efectos gráficos, como:
- Antialiasing: Reduce el efecto de escalonamiento en los bordes.
- Sombreado: Simula la iluminación y las sombras.
- HDR (Alto Rango Dinámico): Amplia el rango de colores y brillo.
- Mapeado de texturas: Añade detalles a las superficies.
- Desenfoque de movimiento y profundidad: Crea efectos cinematográficos.
Errores comunes al elegir una tarjeta gráfica
Algunos errores comunes al comprar una tarjeta gráfica son:
- Confundir GPU con tarjeta gráfica: La GPU es un componente de la tarjeta gráfica, pero hay otros componentes igual de importantes.
- No considerar el consumo de energía: Algunas tarjetas gráficas de alta gama requieren fuentes de alimentación potentes.
- Ignorar la refrigeración: Una buena refrigeración es crucial para el rendimiento y la longevidad de la tarjeta gráfica .
- No prestar atención a la compatibilidad: Asegúrate de que la tarjeta gráfica sea compatible con tu placa base y fuente de alimentación.
Historia de las tarjetas gráficas
Desde sus inicios con tarjetas monocromas hasta las potentes GPU de hoy en día, las tarjetas gráficas han evolucionado significativamente. Cada avance ha incrementado la capacidad de procesamiento gráfico, permitiendo experiencias visuales cada vez más realistas e inmersivas.
Fabricantes de tarjetas gráficas
Los principales diseñadores de GPU son AMD e Nvidia. Existen muchos ensambladores de tarjetas gráficas, que toman las GPU de estos fabricantes y las integran en sus propias tarjetas. Algunos ejemplos de ensambladores son ASUS, Gigabyte, MSI, entre otros.
Elegir la tarjeta gráfica adecuada para tu PC requiere considerar diversos factores, como tu presupuesto, el tipo de tareas que realizarás y la compatibilidad con el resto de tus componentes. Esta tutorial te proporciona información esencial para tomar una decisión informada.
