La gráfica P, también conocida como gráfica de proporciones o gráfico de fracciones defectuosas, es una herramienta fundamental dentro del control estadístico de procesos (CEP) y la metodología Six Sigma. Se utiliza para monitorear la proporción de unidades defectuosas o no conformes en un proceso a lo largo del tiempo, permitiendo identificar variaciones y tomar acciones correctivas.
¿Qué mide la gráfica P?
La gráfica P mide la proporción o porcentaje de unidades defectuosas en un subgrupo de muestra. A diferencia de otras gráficas de control, como la gráfica X-barra y R, la gráfica P se centra en datos discretos, es decir, datos que se pueden clasificar en categorías (defectuoso/no defectuoso). La información clave que proporciona la gráfica P es:
- Proporción de defectos: Indica el porcentaje de unidades que no cumplen con las especificaciones.
- Tendencia: Muestra si la proporción de defectos está aumentando, disminuyendo o permaneciendo estable.
- Variabilidad: Permite detectar variaciones inesperadas en el proceso que podrían indicar problemas.
¿Cuándo aplicar la gráfica P?
La gráfica P es la herramienta adecuada cuando:
- Se trabaja con datos discretos (defectuoso/no defectuoso).
- El tamaño de la muestra varía de un subgrupo a otro.
- Se busca monitorear la proporción de defectos en un proceso a lo largo del tiempo.
- Se quiere identificar las causas de variación y mejorar la calidad del proceso.
Ejemplos de aplicaciones:
- Control de calidad en manufactura: Monitorear la tasa de defectos en una línea de producción.
- Atención al cliente: Seguimiento del porcentaje de llamadas que no se resuelven en la primera interacción.
- Salud: Control de la tasa de infecciones en un hospital.
- Servicios: Monitorear la tasa de errores en un proceso administrativo.
Interpretación de la Gráfica P
La interpretación de una gráfica P implica la observación de varios elementos:
- Línea central: Representa la proporción promedio de defectos histórica.
- Límites de control: Límites superior e inferior que indican la variabilidad esperada del proceso. Los puntos fuera de estos límites sugieren una variación significativa.
- Patrones: La presencia de patrones (tendencias, ciclos, estratificación) indica la necesidad de investigar posibles causas especiales de variación.
Puntos fuera de los límites de control: Indican una posible causa especial que requiere investigación e intervención.
Tendencias: Una tendencia ascendente o descendente persistente sugiere una variación sistemática que debe ser abordada.
Ciclos: Ciclos repetitivos de variación pueden indicar problemas periódicos relacionados con turnos de trabajo, ciclos de mantenimiento, etc.
Estratificación: Variaciones abruptas o agrupaciones de puntos pueden sugerir la influencia de factores específicos no considerados en el proceso.
Gráfica P en la Metodología DMAIC
La gráfica P juega un papel crucial en cada fase de la metodología DMAIC (Definir, Medir, Analizar, Mejorar y Controlar) de Six Sigma:
- Definir: Ayuda a definir el problema al comparar la proporción actual de defectos con los estándares.
- Medir: Permite recopilar datos y establecer un punto de referencia para el rendimiento del proceso.
- Analizar: Facilita el análisis de las causas de variación, identificando causas especiales o comunes.
- Mejorar: Sirve para verificar la efectividad de las mejoras implementadas al monitorear la reducción de la proporción de defectos.
- Control: Permite el monitoreo continuo del proceso y la detección temprana de problemas.

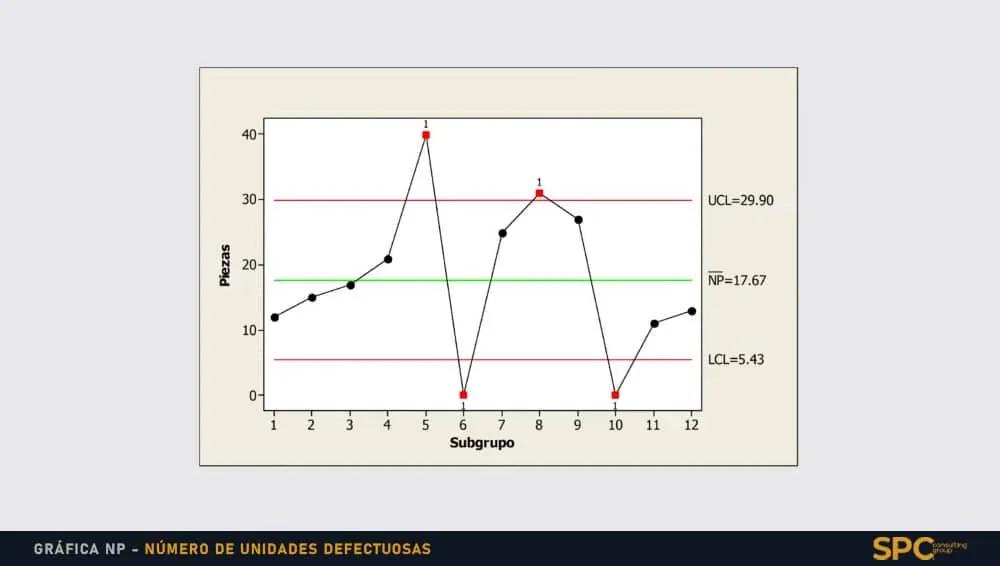

Gráfica P vs. Gráfica NP
Ambas gráficas son herramientas de control de procesos para datos de atributos, pero difieren en el tipo de datos que utilizan:
| Característica | Gráfica P | Gráfica NP |
|---|---|---|
| Dato | Proporción de defectos | Número de defectos |
| Tamaño de muestra | Variable | Constante |
| Aplicación | Tamaño de muestra variable | Tamaño de muestra constante |
La elección entre la gráfica P y la gráfica NP depende del tamaño de la muestra. Si el tamaño de la muestra es constante, la gráfica NP es más adecuada. Si el tamaño de la muestra varía, la gráfica P es la opción preferida.
Consideraciones para el uso efectivo de la gráfica P
- Tamaño de muestra adecuado: Se recomienda un tamaño de muestra lo suficientemente grande para detectar variaciones significativas.
- Subgrupos representativos: Los subgrupos deben ser representativos del proceso y recolectados en intervalos regulares.
- Estabilidad del proceso: Antes de aplicar la gráfica P, se debe verificar la estabilidad del proceso para asegurar resultados confiables.
- Análisis de causas raíz: Al detectar variaciones significativas, se debe investigar las causas raíz para implementar acciones correctivas.
Consultas habituales sobre la gráfica P:
- ¿Cómo calcular los límites de control de una gráfica P?
- ¿Qué significan los puntos fuera de control en una gráfica P?
- ¿Cómo interpretar las tendencias en una gráfica P?
- ¿Qué diferencias existen entre una gráfica P y una gráfica NP?
- ¿Cómo elegir el tamaño de muestra adecuado para una gráfica P?
La gráfica P es una herramienta poderosa para el control de procesos, especialmente útil para monitorear la proporción de defectos. Su correcta interpretación y aplicación permiten la identificación temprana de problemas, la mejora continua del proceso y la reducción de la variabilidad, contribuyendo a la optimización de la calidad y la eficiencia.
