Gráfica por tramo

Las gráficas por tramos, también conocidas como gráficos de funciones a trozos o funciones definidas por partes, son una herramienta fundamental en matemáticas y diversas disciplinas científicas para representar datos que cambian de comportamiento según el intervalo en el que se encuentren. En lugar de una única expresión matemática para toda la gráfica, se utilizan diferentes expresiones para diferentes intervalos del dominio, creando así una representación visual compuesta por varios segmentos o tramos. Este artículo profundiza en su comprensión, aplicaciones y técnicas para su análisis y creación.

Concepto de Gráfica por Tramos

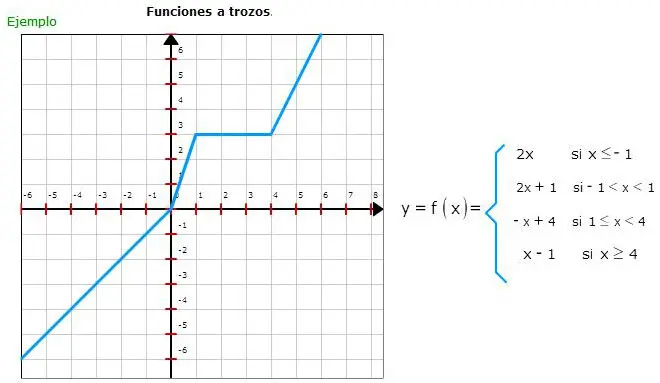

Una gráfica por tramo representa una función definida por partes, donde el dominio de la función se divide en intervalos, y cada intervalo se asocia a una expresión matemática diferente. La gráfica resultante se compone de segmentos o tramos, cada uno correspondiente a un intervalo específico. La conexión entre estos tramos puede ser continua o discontinua, dependiendo de la definición de la función en los puntos de transición entre intervalos.

Elementos Clave de una Gráfica por Tramos

• Dominio: El conjunto de todos los valores posibles de la variable independiente (x).
• Intervalos: Subconjuntos del dominio donde la función se define con una expresión matemática diferente.
• Expresiones Matemáticas: Las fórmulas que definen el comportamiento de la función en cada intervalo.
• Puntos de Transición: Los valores de 'x' donde cambia la expresión matemática de la función. Estos puntos son cruciales para determinar la continuidad o discontinuidad de la gráfica.
• Continuidad: Una gráfica por tramos es continua si no hay saltos o interrupciones en la curva. Esto significa que el límite de la función en cada punto de transición existe y es igual al valor de la función en ese punto.
• Discontinuidad: Si la gráfica presenta saltos o interrupciones, se dice que es discontinua en esos puntos. Esto ocurre cuando el límite de la función en un punto de transición no existe o no coincide con el valor de la función en ese punto.

Tipos de Gráficas por Tramos

Las gráficas por tramos pueden adoptar diversas formas, dependiendo de las expresiones matemáticas y la naturaleza de la función que representan. Algunos ejemplos comunes incluyen:

• Funciones Lineales por Tramos: Cada tramo se define mediante una ecuación lineal (y = mx + b).
• Funciones Cuadráticas por Tramos: Cada tramo se define mediante una ecuación cuadrática (y = ax² + bx + c).
• Funciones a Trozos con Discontinuidades: La función presenta saltos o discontinuidades en los puntos de transición entre tramos.
• Funciones a Trozos con Continuidad: La función es continua en todos los puntos, incluyendo los puntos de transición. Los límites laterales en estos puntos coinciden con el valor de la función.

Aplicaciones de las Gráficas por Tramos

Las gráficas por tramos son herramientas versátiles con aplicaciones en diversas áreas, incluyendo:

• Ingeniería: Modelado de sistemas con comportamientos variables en diferentes rangos de operación (ej: sistemas de control, circuitos eléctricos).
• Economía: Representación de funciones de costo o demanda que cambian según la cantidad producida o consumida.
• Física: Modelado de fenómenos con diferentes comportamientos en diferentes condiciones (ej: movimiento de un objeto sujeto a diferentes fuerzas).
• Estadística: Representación de datos con diferentes patrones de distribución en diferentes intervalos.
• Informática: Desarrollo de algoritmos y modelos que cambian de comportamiento según las condiciones de entrada.

Construcción de una Gráfica por Tramos

Para construir una gráfica por tramos, se debe seguir una serie de pasos:

1. Definir el Dominio: Determinar el rango de valores de la variable independiente (x).
2. Dividir el Dominio en Intervalos: Identificar los puntos de transición donde la expresión matemática de la función cambia.
3. Definir la Expresión Matemática para Cada Intervalo: Establecer la fórmula que describe la función en cada uno de los intervalos.
4. Graficar Cada Tramo: Representar gráficamente cada segmento de la función, utilizando las expresiones matemáticas correspondientes.
5. Analizar la Continuidad: Verificar si la gráfica es continua o discontinua en los puntos de transición.

Ejemplos de Gráficas por Tramos

Ejemplo 1: Función Lineal por Tramos

Consideremos la función definida por:

f(x) = { x + 1, si x < 0
2x - 1, si x ≥ 0

Esta función tiene dos tramos: uno para x < 0 y otro para x ≥ 0. Para x < 0, la gráfica es una línea recta con pendiente 1 y ordenada al origen Para x ≥ 0, la gráfica es una línea recta con pendiente 2 y ordenada al origen -La gráfica es discontinua en x = 0.

Ejemplo 2: Función con Discontinuidad

Consideremos la función definida por:

f(x) = { x², si x < 1
2, si x ≥ 1

En este caso, la gráfica para x < 1 es una parábola, mientras que para x ≥ 1 es una línea horizontal en y = La función presenta una discontinuidad en x =

Herramientas para Graficar Funciones por Tramos

Existen diversas herramientas que facilitan la creación y análisis de gráficas por tramos, incluyendo:

• Software matemático: Programas como MATLAB, Mathematica y Maple permiten graficar funciones definidas por partes de forma sencilla.
• Calculadoras gráficas: Muchas calculadoras gráficas avanzadas tienen la capacidad de graficar funciones a trozos.
• Hojas de cálculo: Programas como Excel o Google Sheets pueden ser utilizados para crear gráficos a partir de datos tabulares.
• Herramientas online: Existen numerosos sitios web que ofrecen herramientas para graficar funciones online, incluyendo la posibilidad de definir funciones por tramos.

Tabla Comparativa de Métodos de Representación

Consultas Habituales sobre Gráficas por Tramos

• ¿Cómo se representa una función definida por partes? Se representa mediante una gráfica por tramos, utilizando diferentes expresiones matemáticas para diferentes intervalos del dominio.
• ¿Cómo se determina la continuidad de una gráfica por tramos? Se analiza la existencia y coincidencia del límite lateral en los puntos de transición con el valor de la función en esos puntos.
• ¿Qué software se puede utilizar para graficar funciones por tramos? Existen diversas opciones, como MATLAB, Mathematica, Maple, calculadoras gráficas, hojas de cálculo y herramientas online.
• ¿Qué aplicaciones tienen las gráficas por tramos? Se utilizan en diversas áreas como ingeniería, economía, física, estadística e informática.

Las gráficas por tramos son una herramienta esencial para representar y analizar funciones complejas que cambian de comportamiento en diferentes intervalos. Su comprensión y aplicación son fundamentales en diversas disciplinas científicas e ingenieriles.
