El punto de rocío es un concepto fundamental en meteorología y diversas industrias. Representa la temperatura a la que el aire se satura de humedad, causando la condensación del vapor de agua en forma de rocío, niebla o escarcha. Comprender su significado y aplicación es crucial para predecir el clima, controlar procesos industriales y asegurar la calidad de diversos productos.

Índice
  1. ¿Qué es el Punto de Rocío?
    1. Humedad, Punto de Rocío y Humedad Relativa: Diferencias Clave
  2. Interpretación de una Gráfica de Punto de Rocío
  3. Aplicaciones de la Gráfica de Punto de Rocío
  4. Cálculo del Punto de Rocío
  5. Importancia del Control del Punto de Rocío en la Industria
  6. Tabla Comparativa de Métodos de Medición de Punto de Rocío
  7. Conclusión

¿Qué es el Punto de Rocío?

El punto de rocío, o temperatura de punto de rocío, se define como la temperatura a la cual el aire, a una presión y contenido de humedad dados, alcanza la saturación de vapor de agua. En este punto, el vapor de agua comienza a condensarse en forma líquida sobre una superficie más fría que la temperatura del aire. Si la temperatura del aire desciende por debajo de 0°C, la condensación se produce en forma de hielo (escarcha).

Factores que Influyen en el Punto de Rocío

Varios factores influyen en el punto de rocío. La temperatura ambiente juega un papel clave, ya que a mayor temperatura, el aire puede contener más vapor de agua antes de alcanzar la saturación. La humedad relativa también es crucial; cuanto mayor sea la humedad relativa, más cerca estará el aire del punto de rocío. Finalmente, la presión atmosférica afecta la capacidad del aire para retener vapor de agua. A mayor presión, el punto de rocío tiende a ser más alto.

Humedad, Punto de Rocío y Humedad Relativa: Diferencias Clave

Es importante diferenciar entre estos tres conceptos:

  • Humedad: Cantidad total de vapor de agua presente en el aire.

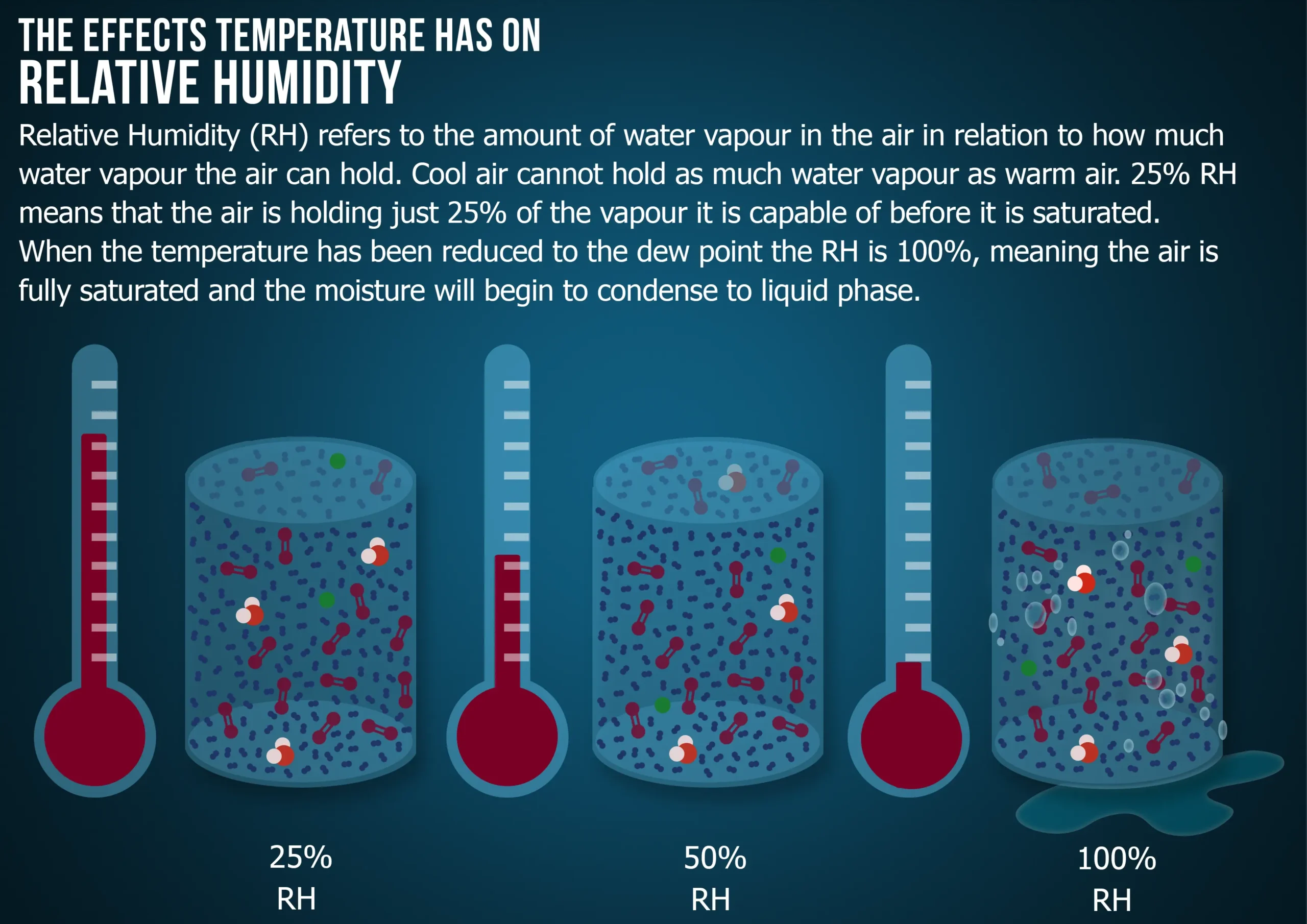

  • Humedad Relativa (%HR): Porcentaje de humedad presente en relación a la cantidad máxima que el aire puede contener a una temperatura dada. Indica qué tan cerca está el aire de su punto de rocío.
  • Punto de Rocío: Temperatura a la que el aire se satura y comienza la condensación.

Una gráfica de punto de rocío visualiza la relación entre la temperatura del aire y el punto de rocío, mostrando la humedad relativa correspondiente. Una gráfica simple puede ilustrar cómo la humedad relativa cambia con la temperatura, manteniendo constante el contenido de humedad.

grafica punto de rocio - Qué pasa si el punto de rocío es bajo

Interpretación de una Gráfica de Punto de Rocío

Una gráfica de punto de rocío, normalmente una gráfica de dos variables, típicamente muestra la temperatura en el eje horizontal y el punto de rocío en el eje vertical. Las líneas isohúmedas (líneas de igual humedad relativa) se superponen a la gráfica, indicando la humedad relativa para diferentes combinaciones de temperatura y punto de rocío. Se puede observar que a mayor diferencia entre temperatura y punto de rocío, menor es la humedad relativa, y viceversa.

Por ejemplo, si la temperatura ambiente es de 25°C y el punto de rocío es de 15°C, la humedad relativa será relativamente baja. Sin embargo, si la temperatura es 25°C y el punto de rocío es de 22°C, la humedad relativa será alta, lo que indica un aire más húmedo y propenso a la condensación.

Aplicaciones de la Gráfica de Punto de Rocío

El conocimiento del punto de rocío, y su representación en una gráfica de punto de rocío, tiene aplicaciones en diversos campos:

  • Meteorología: Predicción de niebla, formación de nubes, y probabilidad de precipitaciones.
  • Ingeniería: Diseño de sistemas de aire acondicionado, prevención de condensación en tuberías y equipos, control de calidad en procesos industriales.
  • Industria alimentaria: Control de la humedad en la producción y almacenamiento de alimentos.
  • Industria farmacéutica: Mantenimiento de condiciones de humedad óptimas para la fabricación y almacenamiento de medicamentos.

Cálculo del Punto de Rocío

El punto de rocío se puede calcular utilizando diversas fórmulas, que involucran la temperatura y la humedad relativa. Estas fórmulas varían dependiendo de si la temperatura está por encima o por debajo de 0°C. Existen también tablas y calculadoras en línea que facilitan este cálculo.

Importancia del Control del Punto de Rocío en la Industria

En la industria, el control del punto de rocío es crucial para evitar problemas como:

  • Corrosión: La humedad excesiva puede acelerar la corrosión de equipos y tuberías.
  • Formación de hielo: En sistemas con temperaturas bajas, la condensación puede congelarse y bloquear tuberías o equipos.
  • Degradación de productos: La humedad puede afectar la calidad y durabilidad de productos en diversas industrias.
  • Problemas de seguridad: La condensación puede causar cortocircuitos o problemas de seguridad en instalaciones eléctricas.

Medición del Punto de Rocío

Existen diversos instrumentos para medir el punto de rocío, desde higrómetros simples hasta sistemas de medición de alta precisión. La elección del instrumento dependerá de la aplicación y la precisión requerida.

Tabla Comparativa de Métodos de Medición de Punto de Rocío

Método Precisión Costo Aplicaciones
Higrómetro de espejo enfriado Alta Alto Laboratorios, aplicaciones críticas
Sensor de capacitancia Media Medio Aplicaciones industriales generales
Sensor de película delgada Baja Bajo Aplicaciones de bajo costo

La elección del método de medición adecuado es esencial para obtener datos confiables y tomar decisiones informadas sobre el control del punto de rocío.

Conclusión

La comprensión del punto de rocío y su representación gráfica es fundamental en diversas disciplinas. El control del punto de rocío es esencial en muchas industrias para garantizar la seguridad, calidad y eficiencia de los procesos. El uso adecuado de instrumentos de medición y la interpretación correcta de los datos permiten evitar problemas costosos y asegurar el éxito de las operaciones.
