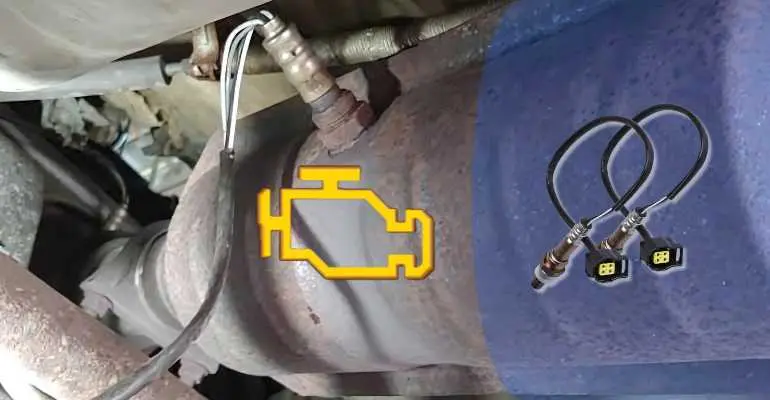

El sensor de oxígeno es un componente crucial en el sistema de emisiones de un vehículo, encargado de medir la cantidad de oxígeno presente en los gases de escape. Esta información es fundamental para que la unidad de control electrónico (ECU) ajuste la relación aire-combustible, optimizando el rendimiento del motor y reduciendo las emisiones contaminantes. Entender la gráfica del sensor de oxígeno es clave para diagnosticar problemas de rendimiento y emisiones.
Valores del Sensor de Oxígeno
El sensor de oxígeno genera una señal de voltaje que oscila entre 0.1V y 0.9V. Un voltaje bajo (cercano a 0.1V) indica una mezcla pobre (exceso de oxígeno), mientras que un voltaje alto (cercano a 0.9V) indica una mezcla rica (deficiencia de oxígeno). La ECU utiliza esta información para ajustar la inyección de combustible, buscando una mezcla estequiométrica ideal (aproximadamente 17:1).
Interpretación de la gráfica de voltaje
La gráfica del sensor de oxígeno, normalmente visualizada en un escáner automotriz, muestra la fluctuación del voltaje a lo largo del tiempo. En un sensor funcionando correctamente, se observa una oscilación regular entre valores altos y bajos, indicando una correcta alternancia entre mezclas ricas y pobres. Una gráfica plana o con oscilaciones muy lentas puede señalar un problema con el sensor.
Tipos de Sensores de Oxígeno
Existen dos tipos principales de sensores de oxígeno:
Sensor de Oxígeno Aguas Arriba (Sensor 1)
Este sensor se ubica antes del catalizador y mide la composición de los gases de escape directamente del motor. Su gráfica mostrará oscilaciones más pronunciadas, reflejando los ajustes constantes de la mezcla aire-combustible realizados por la ECU.
Valores Normales:
- Voltaje: Oscila entre 0.1V y 0.9V
- Frecuencia: Varias oscilaciones por segundo
Sensor de Oxígeno Aguas Abajo (Sensor 2)
Este sensor se encuentra después del catalizador. Su función principal es monitorear la eficiencia del catalizador. Su gráfica será generalmente más estable, mostrando un voltaje cercano a 0.45V cuando el catalizador está funcionando correctamente. Una gráfica que muestra oscilaciones similares al sensor aguas arriba puede indicar una falla en el catalizador.
Valores Normales:
- Voltaje: Alrededor de 0.45V (estable)
- Frecuencia: Oscilaciones mínimas o nulas
Lectura de Datos en el Escáner Automotriz
La mayoría de los escáneres automotrices muestran los datos del sensor de oxígeno en tiempo real, tanto como valores de voltaje como en gráficas. La información se suele identificar como:
- O2S1 (Sensor de Oxígeno Banco 1, Sensor 1)
- O2S2 (Sensor de Oxígeno Banco 1, Sensor 2)
- O2S1 (Sensor de Oxígeno Banco 2, Sensor 1)
- O2S2 (Sensor de Oxígeno Banco 2, Sensor 2)
(Si el vehículo tiene un motor V6 o V8, tendrá dos bancos, cada uno con sus respectivos sensores). La gráfica permite observar la respuesta del sensor en tiempo real, facilitando el diagnóstico.
Problemas Comunes y su Reflejo en la Gráfica
Diversos problemas pueden afectar el funcionamiento del sensor de oxígeno y se reflejarán en su gráfica :
| Problema | Descripción | Gráfica |
|---|---|---|
| Sensor defectuoso | El sensor no genera una señal correcta. | Gráfica plana, sin oscilaciones o con oscilaciones irregulares. |
| Mezcla aire-combustible incorrecta | Un problema en el sistema de inyección o en otros sensores puede provocar una mezcla demasiado rica o pobre. | Oscilaciones fuera del rango normal (muy cerca de 0.1V o 0.9V). |
| Catalizador obstruido | Un catalizador obstruido afectará la lectura del sensor aguas abajo. | El sensor aguas abajo mostrará oscilaciones similares al sensor aguas arriba. |
| Fugas de aire | Fugas de aire en el sistema de admisión pueden afectar la mezcla aire-combustible. | Oscilaciones irregulares e impredecibles. |
Ohmios en el Sensor de Oxígeno
Además de la lectura de voltaje, la resistencia (en ohmios) del sensor de oxígeno también puede ser un indicador de su estado. Sin embargo, esta medición requiere herramientas específicas y conocimientos técnicos. Un valor de resistencia fuera de rango puede indicar un sensor defectuoso. Se recomienda consultar el manual del fabricante para obtener los valores de resistencia adecuados para el modelo de vehículo en cuestión.
Consultas Habituales sobre la Gráfica del Sensor de Oxígeno
- ¿Qué significa una gráfica plana del sensor de oxígeno? Suele indicar un sensor defectuoso, un problema en el circuito o una falta de alimentación.
- ¿Qué significa una gráfica con oscilaciones lentas? Puede indicar un sensor envejecido o con depósitos de contaminantes.
- ¿Cómo se interpreta la gráfica del sensor de oxígeno aguas abajo? Un sensor aguas abajo que muestra oscilaciones similares al sensor aguas arriba indica una posible falla del catalizador.
- ¿Qué herramientas necesito para leer la gráfica del sensor de oxígeno? Se necesita un escáner automotriz compatible con el vehículo.
Entender la gráfica del sensor de oxígeno es esencial para un diagnóstico preciso de problemas en el sistema de emisiones y el rendimiento del motor. La combinación de la lectura de voltaje y la observación de la gráfica, junto con un análisis de otros parámetros, permite identificar la causa raíz de los problemas y realizar las reparaciones necesarias.
