La comprensión de los sistemas sobreamortiguados es crucial en diversas disciplinas de ingeniería. Este artículo proporciona una explicación detallada de qué son, cómo identificarlos, analizar su comportamiento y calcular sus propiedades clave. Aprenderás a interpretar gráficamente la respuesta de un sistema sobreamortiguado y a diferenciarlos de sistemas subamortiguados y críticamente amortiguados.
https://www.youtube.com/watch?v=VddCJRkLmnI
- ¿Qué es un Sistema Sobreamortiguado?
- Características de un Sistema Sobreamortiguado
- Gráfica de un Sistema Sobreamortiguado
- Comparación con Sistemas Subamortiguados y Críticamente Amortiguados
- Cálculo del Sobreimpulso
- Aplicaciones de los Sistemas Sobreamortiguados
- Consideraciones de Diseño
- Consultas Habituales sobre Sistemas Sobreamortiguados
¿Qué es un Sistema Sobreamortiguado?
Un sistema sobreamortiguado es un sistema dinámico que, ante una perturbación, regresa lentamente a su estado de equilibrio sin oscilaciones. A diferencia de un sistema subamortiguado, que oscila alrededor del punto de equilibrio antes de estabilizarse, un sistema sobreamortiguado se aproxima al equilibrio de manera monótona, aunque más lentamente que un sistema críticamente amortiguado.
Imagina un péndulo con mucha fricción. Cuando se desplaza de su posición de equilibrio, regresará lentamente sin oscilar. Este es un ejemplo de un sistema sobreamortiguado. La fricción actúa como el mecanismo de amortiguación que impide las oscilaciones.
Características de un Sistema Sobreamortiguado
Las principales características que identifican un sistema sobreamortiguado son:
- Ausencia de Oscilaciones: La respuesta al impulso no oscila alrededor del valor de estado estable. La curva se aproxima asintóticamente a este valor.
- Tiempo de Asentamiento Largo: El sistema tarda más en alcanzar el estado estable en comparación con un sistema críticamente amortiguado. Esto se debe a la alta amortiguación que frena el proceso de estabilización.
- Relación de Amortiguamiento Mayor que 1: La relación de amortiguamiento (ζ), un parámetro adimensional que cuantifica la amortiguación del sistema, es mayor que 1 (ζ > 1) en un sistema sobreamortiguado.
Gráfica de un Sistema Sobreamortiguado
La representación gráfica de la respuesta de un sistema sobreamortiguado se caracteriza por una curva que se acerca asintóticamente a la línea horizontal que representa el valor de estado estable. No existen cruces ni oscilaciones por encima o por debajo de esta línea. La pendiente de la curva indica la velocidad de aproximación al estado estable; cuanto más pronunciada es la curva, más rápido el sistema se estabiliza.
Comparación con Sistemas Subamortiguados y Críticamente Amortiguados
| Característica | Sobreamortiguado | Críticamente Amortiguado | Subamortiguado |
|---|---|---|---|
| Oscilaciones | Ausentes | Ausentes | Presentes |
| Tiempo de Asentamiento | Largo | Medio | Corto |
| Relación de Amortiguamiento (ζ) | ζ > 1 | ζ = 1 | ζ < 1 |
| Respuesta a Impulso | Aproximación monótona al estado estable | Aproximación rápida al estado estable sin sobreimpulso | Oscilaciones decrecientes alrededor del estado estable |
Cálculo del Sobreimpulso
En un sistema sobreamortiguado, el sobreimpulso es nulo. A diferencia de los sistemas subamortiguados, que presentan un sobreimpulso (la respuesta excede el valor del estado estable antes de estabilizarse), los sistemas sobreamortiguados se acercan al estado estable sin rebasarlo.

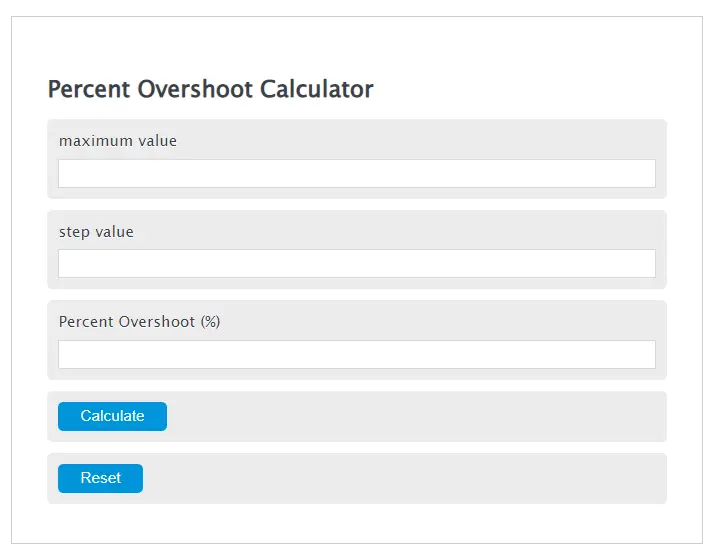

La fórmula para calcular el porcentaje de sobreimpulso es:
% Sobreimpulso = [(Valor Máximo - Valor de Estado Estable) / Valor de Estado Estable] 100
En un sistema sobreamortiguado, el valor máximo es igual o menor al valor de estado estable, resultando en un sobreimpulso de 0% o negativo.
Aplicaciones de los Sistemas Sobreamortiguados
Los sistemas sobreamortiguados se encuentran en numerosas aplicaciones de ingeniería, donde se requiere una respuesta estable y sin oscilaciones, aunque a costa de un tiempo de respuesta más lento. Algunos ejemplos incluyen:
- Sistemas de suspensión de vehículos: Un sistema de suspensión sobreamortiguado proporcionará un viaje suave pero menos sensible a los cambios en el terreno.
- Sistemas de control de procesos industriales: En algunos procesos, las oscilaciones son indeseables, por lo que se prefiere un sistema sobreamortiguado para garantizar la estabilidad y la precisión.
- Instrumentación de medición: Los instrumentos de medición a menudo requieren una respuesta estable y libre de oscilaciones para obtener lecturas precisas.
Consideraciones de Diseño
El diseño de un sistema sobreamortiguado implica encontrar un equilibrio entre la velocidad de respuesta y la estabilidad. Un amortiguamiento excesivo puede resultar en un tiempo de asentamiento inaceptablemente largo, mientras que un amortiguamiento insuficiente puede llevar a oscilaciones. El objetivo es lograr la amortiguación óptima que garantice una respuesta estable y un tiempo de asentamiento razonable.
Consultas Habituales sobre Sistemas Sobreamortiguados
A continuación, respondemos algunas consultas habituales sobre sistemas sobreamortiguados:
- ¿Cómo se determina si un sistema es sobreamortiguado? Analizando la relación de amortiguamiento (ζ). Si ζ > 1, el sistema es sobreamortiguado.
- ¿Cuáles son las desventajas de un sistema sobreamortiguado? Su principal desventaja es el tiempo de asentamiento lento.
- ¿Cómo se puede mejorar la respuesta de un sistema sobreamortiguado? Reduciendo la cantidad de amortiguamiento, aunque esto puede introducir oscilaciones.
- ¿Qué herramientas se utilizan para analizar sistemas sobreamortiguados? Se utilizan técnicas matemáticas como la transformada de Laplace y métodos numéricos para analizar la respuesta transitoria.
Comprender las características de los sistemas sobreamortiguados es esencial para el diseño y análisis de sistemas dinámicos en diversas aplicaciones de ingeniería. La capacidad de identificar, analizar e interpretar gráficamente la respuesta de estos sistemas es fundamental para optimizar su rendimiento.
