Imágenes de escala gráfica

Las imágenes de escala gráfica son representaciones visuales de las dimensiones reales de un objeto o espacio, permitiendo apreciar directamente las medidas sin cálculos matemáticos. A diferencia de las escalas numéricas (ej: 1:100), las escalas gráficas mantienen la proporción incluso al ampliar o reducir el plano, ofreciendo una ventaja significativa en proyectos de diseño y arquitectura.

Construyendo una Escala Gráfica

Para crear una escala gráfica, se utilizan dos rectas que forman un ángulo agudo. Una recta representa las dimensiones reales, mientras que la otra representa las dimensiones en el dibujo. Se definen puntos que representan una equivalencia (ej: 5 cm reales = 1 cm en el dibujo) y se unen los extremos para formar un triángulo. Este método se basa en el Teorema de Thales, que establece que en triángulos semejantes, la razón entre lados correspondientes es constante. Al trazar paralelas a partir de la línea que une los puntos de equivalencia, se pueden determinar otras magnitudes en la misma escala.

La Contraescala

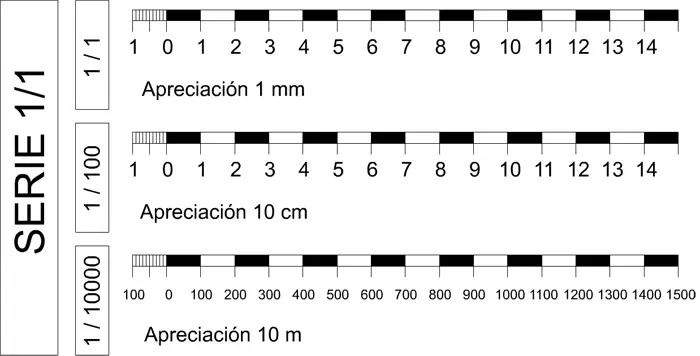

Para mayor precisión, se utiliza una contraescala, una recta opuesta que se divide en segmentos mediante paralelas. La contraescala representa la unidad de la escala gráfica dividida por diez (o la medida total entre “0” y “1”), facilitando la lectura y la determinación de medidas precisas.

Representación de Escalas Gráficas

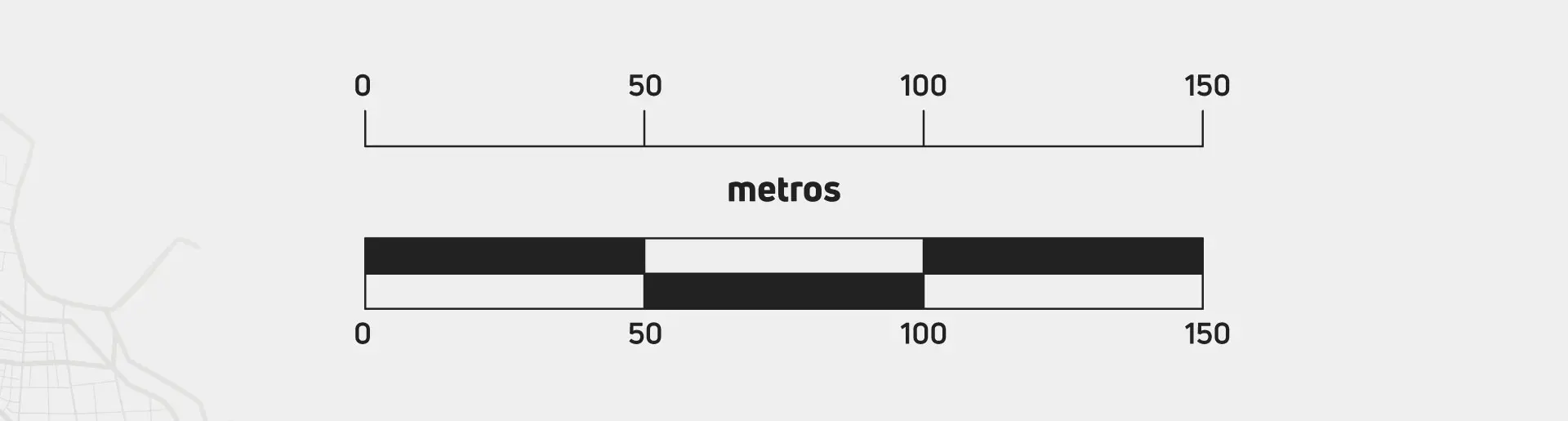

Las escalas gráficas se representan comúnmente como una “reglilla” con rectángulos adyacentes, cada uno representando una medida (metros, centímetros, milímetros, etc.). Para mejorar la legibilidad, a menudo se contrastan la mitad de los cuadros pintándolos de un color diferente. La medida base (usualmente 1 cm o 10 mm) se mantiene constante, variando la equivalencia según la escala (1:50, 1:100, 1:500, etc.). En una escala 1:100, 1 cm en el dibujo equivale a 1 metro en la realidad; en una escala 1:50, 1 cm equivale a 0.5 metros; y en una escala 1:500, 1 cm representa 5 metros. Es fundamental indicar la unidad de trabajo (metros, centímetros) en la última cifra de la reglilla.

Escalas Gráficas en la Arquitectura

En arquitectura, las escalas gráficas son esenciales para representar con precisión las dimensiones de los proyectos. Las diferentes escalas utilizadas en arquitectura se representan mediante escalas gráficas, manteniendo la proporción y facilitando la lectura de las dimensiones reales.

El Escalímetro: Un Instrumento Basado en Escalas Gráficas

El escalímetro es una regla graduada que contiene varias escalas diferentes, basándose en el principio de la escala gráfica. Cada escala está usualmente identificada por un color específico (ej: rojo para 1:75, 1:750; amarillo para 1:20, 1:200; verde para 1:50, 1:500). Para utilizar el escalímetro, se mide la distancia en la escala correspondiente, obteniendo directamente la equivalencia en la unidad real (metros o centímetros).

Ejemplo de Lectura en el Escalímetro

Si una medida de 40 mm (4 cm) se mide en una escala 1:50, la equivalencia en la realidad será de 2 metros. En una escala 1:500, la misma medida representará 20 metros. En escalas mayores (1:10, 1:20, 1:25), las medidas suelen estar expresadas en centímetros.

Tipos de Escalas Gráficas

Existen diversos tipos de representaciones para las escalas gráficas, adaptándose a las necesidades del proyecto. Se pueden utilizar diferentes intervalos y graduaciones, siempre manteniendo la consistencia y la claridad en la lectura de las dimensiones. La clave está en conservar la medida base entre 0 y 1 y respetar la modulación de la escala para asegurar la precisión.

Ventajas de las Escalas Gráficas

• Proporcionalidad: Mantienen la proporción entre las dimensiones del dibujo y las medidas reales, incluso al ampliar o reducir el plano.
• Facilidad de Lectura: Permiten una lectura directa de las dimensiones, sin necesidad de realizar cálculos.
• Precisión: Ofrecen una alta precisión en la representación de las dimensiones.
• Versatilidad: Se adaptan a diferentes tipos de proyectos y escalas.

Consultas Habituales sobre Imágenes de Escala Gráfica

Las imágenes de escala gráfica son una herramienta fundamental en diversos campos, desde la arquitectura y el diseño hasta la ingeniería y la cartografía, ofreciendo una forma precisa y eficiente de representar las dimensiones reales de cualquier objeto o espacio.
