Las normas de representación gráfica son esenciales para la creación de planos técnicos claros, precisos y universales. Este artículo profundiza en las normas que rigen el dibujo técnico, ofreciendo una información para asegurar la correcta interpretación de los planos.
- Formatos de Papel Normalizado
- Cuadro de Rotulación, Márgenes y Cajetín (UNE 1035 / ISO 7200)
- Rotulación Técnica (UNE 1034 / ISO 3098)
- Líneas Normalizadas (UNE 1032 / ISO 128)
- Escalas Normalizadas (UNE 1026 / ISO 5455)
- Representaciones Normalizadas (UNE 1032 / ISO 128)
- Normas de Acotación (UNE 1039 / ISO 129)

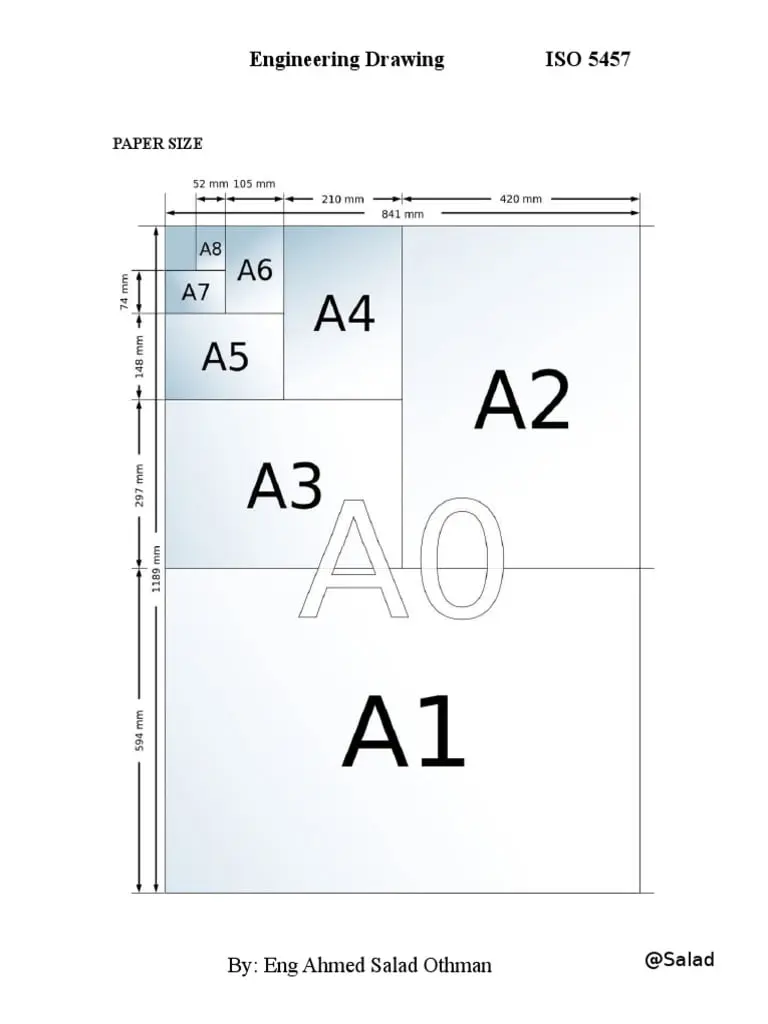

Formatos de Papel Normalizado
La estandarización del tamaño del papel es fundamental para la uniformidad en los planos. Las normas UNE 1026 e ISO 5457 definen la serie A, basada en tres reglas:
- Regla de Semejanza: Todos los formatos son semejantes entre sí.
- Regla de Referencia: El formato A0 tiene un área de un metro cuadrado, con una relación de lados de √2 (aproximadamente 414).
- Regla del Doblado: Cada formato se obtiene doblando por la mitad el anterior.
La tabla siguiente muestra las dimensiones de los formatos de la serie A:
| Formato | Dimensiones (mm) |
|---|---|
| A0 | 841 x 1189 |
| A1 | 594 x 841 |
| A2 | 420 x 594 |
| A3 | 297 x 420 |
| A4 | 210 x 297 |
| A5 | 148 x 210 |
| A6 | 105 x 148 |
| A7 | 74 x 105 |
| A8 | 52 x 74 |
| A9 | 37 x 52 |
| A10 | 26 x 37 |
Cuadro de Rotulación, Márgenes y Cajetín (UNE 1035 / ISO 7200)
El cajetín, también llamado carátula o recuadro de rotulación, se sitúa en la esquina inferior derecha del plano. Contiene información crucial para identificar el documento:
- Título del proyecto
- Nombre del autor
- Fecha
- Escala
- Número de plano
- Revisión
- Empresa o entidad
- Normas aplicadas
- Formato del papel
Los márgenes son la zona de separación entre el dibujo y el borde del papel. Se recomiendan 20 mm para A0 y A1, y 10 mm para formatos entre A2 y ASe añade 25 mm al margen izquierdo si se prevé la encuadernación.
Rotulación Técnica (UNE 1034 / ISO 3098)
La norma UNE 1034 estandariza las medidas de rotulación. Se define una serie de alturas nominales (h) para las mayúsculas, con una progresión geométrica de razón √2:
2,5 – 3,5 – 5 – 7 – 10 – 14 – 20 mm
A cada altura le corresponde un grosor de línea recomendado:
0,25 – 0,35 – 0,5 – 0,7 – 1 – 1,4 – 2 mm

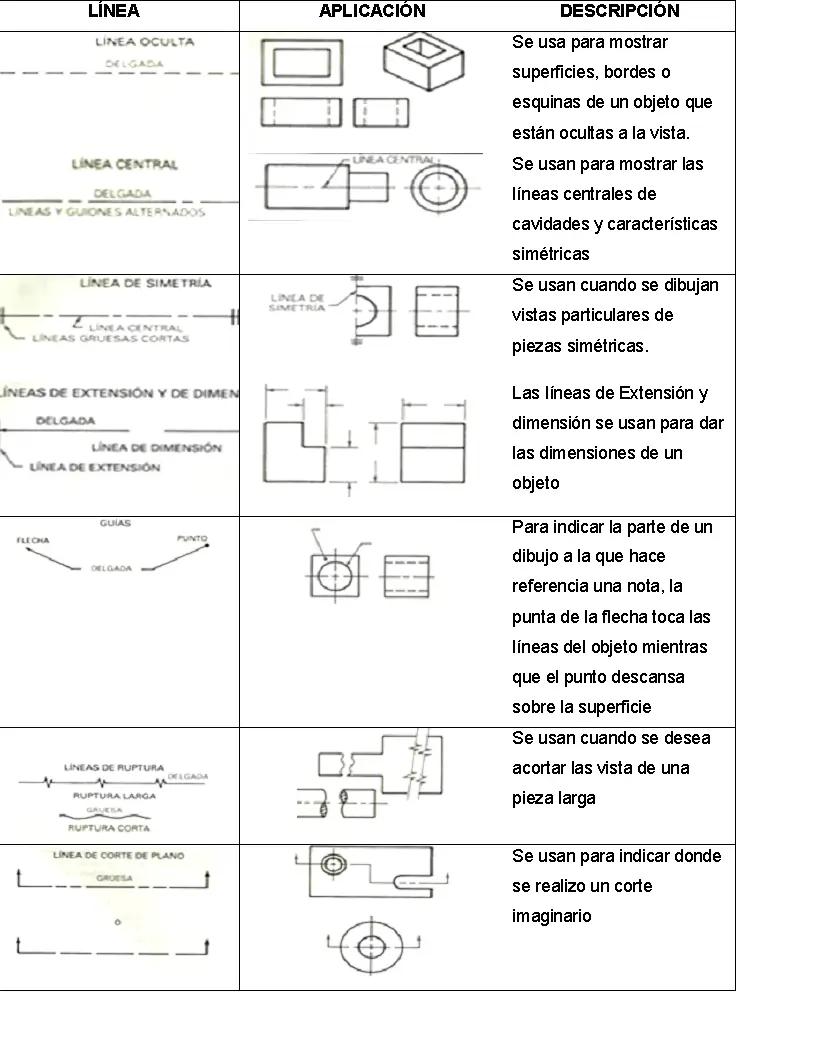

Líneas Normalizadas (UNE 1032 / ISO 128)
Las líneas en dibujo técnico tienen diferentes grosores y tipos, indicando la prioridad y el significado:
| Línea | Designación | Aplicaciones |
|---|---|---|
| A - Gruesa | A1 - Contornos vistos, A2 - Aristas vistas | |
| B - Fina | B1 - Líneas ficticias vistas, B2 - Líneas de cota, B3 - Líneas de proyección, B4 - Líneas de referencia, B5 - Rayados, B6 - Contornos de secciones abatidas, B7 - Ejes cortos | |
| C - Fina a mano alzada | C1 - Límites de vistas o cortes parciales | |
| D - Fina recta con zig-zag | D1 - Límites de vistas o cortes parciales | |
| E - Gruesa de trazos | E1 - Contornos ocultos, E2 - Aristas ocultas | |
| F - Fina de trazos | F1 - Contornos ocultos, F2 - Aristas ocultas | |
| G - Fina de trazos y puntos | G1 - Ejes de revolución, G2 - Trazas de plano de simetría, G3 - Trayectorias | |
| H - Fina de trazos y puntos, gruesa en extremos y cambios de dirección | H1 - Trazas de plano de corte | |
| J - Gruesa de trazos y puntos | J1 - Indicaciones de líneas o superficies con especificaciones particulares | |
| K - Fina de trazos y doble punto | K1 - Contornos de piezas adyacentes, K2 - Posiciones intermedias y extremos de piezas móviles, K3 - Líneas de centros de gravedad, K4 - Contornos iniciales antes de conformados, K5 - Partes situadas delante de un plano de corte |
Prioridad de Líneas: En caso de coincidencia, se prioriza: Contornos y aristas vistas (A) > Contornos ocultos (E, F) > Trazas de plano de corte (H) > Ejes (G) > Líneas de cota (B).
Escalas Normalizadas (UNE 1026 / ISO 5455)
Las escalas se utilizan para representar objetos de diferentes tamaños en el plano. Las escalas normalizadas incluyen:
- Escala Natural: 1:1
- Escalas de Reducción: 1:2, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1000, 1:2000, 1:5000, 1:10000
- Escalas de Ampliación: 2:1, 5:1, 10:1, 20:1, 50:1
Representaciones Normalizadas (UNE 1032 / ISO 128)
Las normas UNE 1032 e ISO 128 establecen cómo representar vistas, cortes, secciones, líneas y símbolos. Se utilizan sistemas de proyección:
Sistemas de Proyección: Europeo y Americano
El Sistema Europeo (primera proyección) coloca el objeto entre el observador y el plano de proyección. El Sistema Americano (tercera proyección) sitúa el plano de proyección entre el observador y el objeto.
| Característica | Sistema Europeo | Sistema Americano |
|---|---|---|
| Posición del Objeto | Entre el observador y el plano | Entre el plano y el observador |
| Distribución de Vistas | Planta debajo del alzado; perfil a la izquierda | Planta encima del alzado; perfil a la derecha |
| Ámbito de Uso | Europa y partes de Asia | América y algunos países asiáticos |
Elección de Vistas
La selección de vistas depende de la complejidad del objeto. Las vistas básicas son: alzado, planta y perfil. Se deben seleccionar las vistas que muestren la información de forma clara y concisa.
Normas de Acotación (UNE 1039 / ISO 129)
Las normas UNE 1039 e ISO 129 especifican cómo representar las medidas en los planos de manera clara y uniforme, incluyendo la posición de las líneas de cota, símbolos y valores numéricos.
El cumplimiento de estas normas de representación gráfica es fundamental para la correcta comunicación en el ámbito del dibujo técnico, garantizando la claridad, precisión y universalidad de los planos.
