En el corazón del rendimiento gráfico de tu computadora se encuentra la placa gráfica PCI Express. Mucho más que un simple componente, es una pieza compleja de ingeniería que procesa millones de instrucciones por segundo para generar las imágenes que ves en tu pantalla. Este artículo desentraña la arquitectura interna de estas potentes tarjetas, investigando sus componentes clave y su interacción con el sistema.
PCI Express: El Puente hacia el Rendimiento
Antes de adentrarnos en la placa gráfica, es fundamental comprender PCI Express (PCIe), la interfaz que conecta la tarjeta a la placa base. PCIe es un estándar de bus de alta velocidad que permite una comunicación rápida y eficiente entre la tarjeta gráfica y la CPU, la memoria del sistema y otros componentes. A diferencia de sus predecesores, PCIe utiliza una arquitectura de serie, lo que permite un mayor ancho de banda y una escalabilidad superior.
Las versiones de PCIe se identifican con un número seguido de una x, que indica el número de líneas. Por ejemplo, PCIe 0 x16 indica una tarjeta que utiliza la tercera generación de PCIe y 16 líneas, ofreciendo un ancho de banda significativamente mayor que una PCIe 0 x
Generaciones de PCI Express y su impacto en el rendimiento:
| Generación | Ancho de banda (teórico) |
|---|---|
| PCIe 0 | 250 MB/s por línea |
| PCIe 0 | 500 MB/s por línea |
| PCIe 0 | 1 GB/s por línea |
| PCIe 0 | 2 GB/s por línea |
| PCIe 0 | 4 GB/s por línea |
La elección de la generación de PCIe es crucial para el rendimiento general. Una tarjeta gráfica de última generación en una ranura PCIe más antigua se verá limitada por el ancho de banda disponible.
Arquitectura Interna de una Placa Gráfica PCI Express

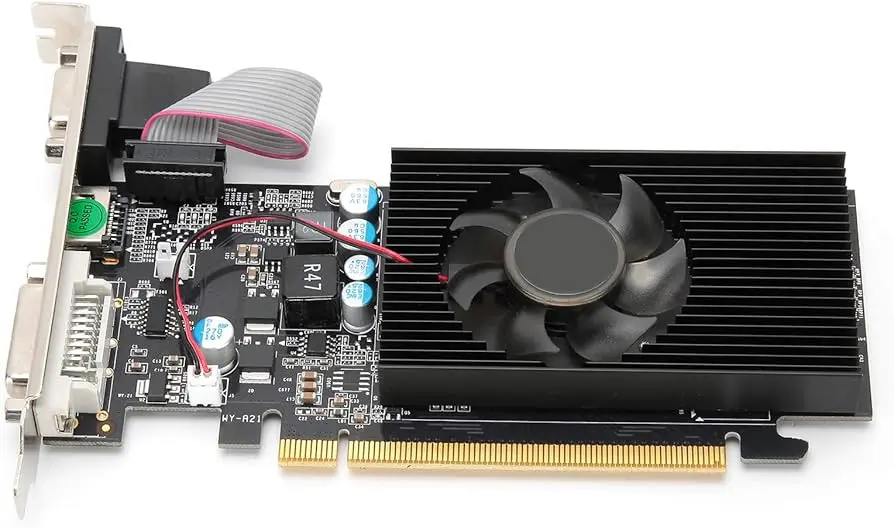

Una placa gráfica PCI Express, despojada de su carcasa externa, revela una intrincada red de componentes trabajando en conjunto para procesar la información gráfica. Los principales componentes son:
- GPU (Unidad de procesamiento gráfico): El corazón de la tarjeta, responsable de realizar los cálculos necesarios para renderizar imágenes. La GPU contiene miles de millones de transistores y es la que determina la capacidad de procesamiento gráfico de la tarjeta.
- Memoria de video (VRAM): Un tipo especial de memoria de acceso aleatorio que almacena datos gráficos, texturas y otros elementos necesarios para el renderizado. La cantidad y el tipo de VRAM influyen directamente en la resolución y la calidad de las imágenes que se pueden generar.
- Bus de memoria: La conexión entre la GPU y la VRAM. Un bus de memoria de alta velocidad es esencial para que la GPU acceda rápidamente a los datos que necesita.
- Controlador de pantalla: Gestiona la comunicación entre la GPU y la pantalla, asegurando que las imágenes se muestren correctamente.
- Interfaz de entrada/salida: Esta sección incluye el conector PCIe, puertos DisplayPort, HDMI y DVI, así como otros conectores para alimentación.
- Sistema de refrigeración: El sistema de refrigeración (disipador de calor y ventiladores) es fundamental para mantener la temperatura de la GPU y la VRAM dentro de los límites seguros para evitar el sobrecalentamiento y la degradación del rendimiento.
- Otros componentes: Dependiendo de la tarjeta gráfica, puede incluir otros componentes como un procesador de video auxiliar (para codificación y decodificación de video), módulos de memoria adicionales, chips de control de energía y reguladores de voltaje.
Consultas habituales sobre placas gráficas PCI Express
Algunas de las preguntas más frecuentes sobre las placas gráficas PCI Express incluyen:
- ¿Qué placa gráfica PCI Express es la mejor para mi sistema?
- ¿Cuántos Watts necesito en mi fuente de poder para una placa gráfica PCI Express específica?
- ¿Qué significa la diferencia entre PCIe 0 y PCIe 0 para el rendimiento de mi tarjeta gráfica?
- ¿Cómo puedo comprobar la compatibilidad de mi placa base con una placa gráfica PCI Express ?
- ¿Puedo actualizar mi placa gráfica PCI Express sin actualizar otros componentes?
- ¿Qué temperatura es segura para mi placa gráfica PCI Express ?
Consideraciones adicionales sobre la Placa Gráfica PCI Express
Además de los aspectos técnicos, hay otros factores a tener en cuenta al elegir una placa gráfica PCI Express : el presupuesto, la resolución de la pantalla, la compatibilidad con los juegos que se desean ejecutar, y las necesidades de procesamiento gráfico para otras tareas, como edición de video.
La elección de una placa gráfica PCI Express es una decisión crucial para el rendimiento de tu sistema. Comprender la arquitectura interna y sus componentes te ayudará a tomar una decisión informada que se ajuste a tus necesidades y presupuesto.
