Representación gráfica de la configuración electrónica

13/09/2016

Valoración: 4.55 (9296 votos)

La configuración electrónica describe la distribución de los electrones en los diferentes niveles y subniveles de energía de un átomo. Comprender esta distribución es fundamental para entender las propiedades químicas de los elementos. Si bien la configuración electrónica se puede representar de forma textual, la representación gráfica ofrece una visualización más intuitiva y facilita la comprensión de conceptos como el apareamiento de electrones y la estabilidad atómica.

Índice
  1. Principios básicos de la representación gráfica
    1. Diagramas de Orbitales y Regla de Hund
  2. Ejemplos de Representación Gráfica
    1. Configuración electrónica del Carbono (C): 1s² 2s² 2p²
    2. Configuración electrónica del Nitrógeno (N): 1s² 2s² 2p³
    3. Configuración electrónica del Oxígeno (O): 1s² 2s² 2p⁴
  3. Aplicaciones de la representación gráfica
  4. Consultas habituales sobre representación gráfica
  5. Tabla comparativa de representaciones

Principios básicos de la representación gráfica

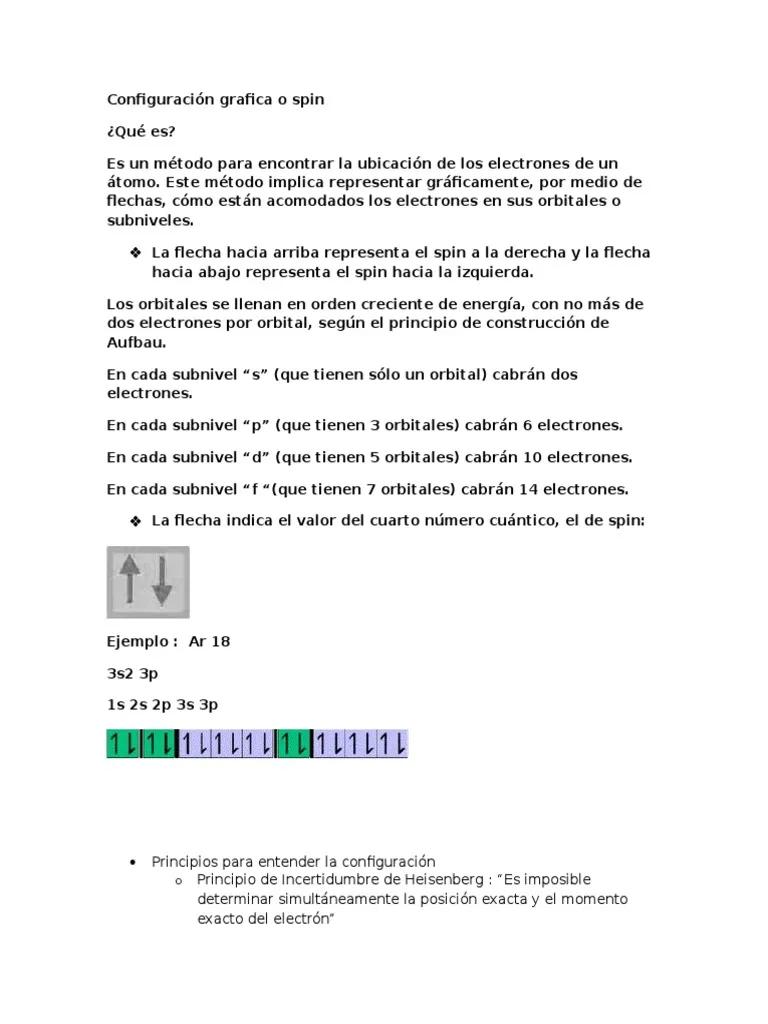

La representación gráfica de la configuración electrónica se basa en el diagrama de orbitales. Cada orbital se representa mediante un cuadro o círculo, y los electrones se representan mediante flechas. El sentido de la flecha indica el spin del electrón: ↑ para spin +1/2 y ↓ para spin -1/El principio de exclusión de Pauli establece que un orbital solo puede contener un máximo de dos electrones con spins opuestos. Este principio es crucial para la representación gráfica.

El orden de llenado de los orbitales sigue el principio de Aufbau, que dicta que los electrones ocupan primero los niveles de energía más bajos. Este orden se puede predecir usando el diagrama de llenado de orbitales, que considera la energía relativa de los diferentes subniveles (s, p, d, f).

Diagramas de Orbitales y Regla de Hund

La regla de Hund establece que los electrones ocupan primero los orbitales de forma individual antes de emparejarse. Esto significa que, dentro de un subnivel, los electrones se distribuyen uno por orbital con el mismo spin antes de que comience el apareamiento. La representación gráfica debe reflejar esta regla.

Subnivel Número de orbitales Número máximo de electrones
s 1 2
p 3 6
d 5 10
f 7 14

La tabla anterior resume el número de orbitales y el número máximo de electrones que pueden ocupar cada subnivel. Esta información es esencial para la correcta representación gráfica de la configuración electrónica.

Ejemplos de Representación Gráfica

Configuración electrónica del Carbono (C): 1s² 2s² 2p²

El carbono tiene 6 electrones. Su configuración electrónica es 1s² 2s² 2p². La representación gráfica sería:

1s: ↑↓

2s: ↑↓

2p: ↑ ↑ _

Observe que los dos electrones del subnivel 2p ocupan orbitales diferentes con el mismo spin, siguiendo la regla de Hund.

Configuración electrónica del Nitrógeno (N): 1s² 2s² 2p³

El nitrógeno tiene 7 electrones. Su configuración electrónica es 1s² 2s² 2p³. La representación gráfica sería:

1s: ↑↓

2s: ↑↓

2p: ↑ ↑ ↑

Aquí, los tres electrones del subnivel 2p ocupan orbitales diferentes con el mismo spin, de acuerdo con la regla de Hund.

Configuración electrónica del Oxígeno (O): 1s² 2s² 2p⁴

El oxígeno tiene 8 electrones. Su configuración electrónica es 1s² 2s² 2p⁴. La representación gráfica sería:

1s: ↑↓

2s: ↑↓

2p: ↑↓ ↑ ↑

En este caso, dos electrones en el subnivel 2p se emparejan, ya que todos los orbitales están ocupados con un electrón.

Aplicaciones de la representación gráfica

La representación gráfica de la configuración electrónica tiene diversas aplicaciones en química:

  • Predicción de propiedades químicas: La configuración electrónica permite predecir la reactividad y la valencia de un elemento.
  • Comprensión de enlaces químicos: La representación gráfica facilita la comprensión de cómo se forman los enlaces entre átomos.
  • Espectroscopía: La configuración electrónica está relacionada con los espectros de emisión y absorción de los elementos.
  • Química inorgánica: La representación gráfica es fundamental para entender la geometría molecular y las propiedades magnéticas de los compuestos.

Consultas habituales sobre representación gráfica

Algunas consultas habituales sobre la representación gráfica de la configuración electrónica incluyen:

  • ¿Cómo representar gráficamente la configuración electrónica de los elementos de transición?
  • ¿Cómo se representa la configuración electrónica de los iones?
  • ¿Qué diferencias existen entre la configuración electrónica y la representación gráfica ?
  • ¿Cómo aplicar la regla de Hund en la representación gráfica ?

Entender la representación gráfica de la configuración electrónica es esencial para una comprensión profunda de la estructura atómica y sus implicaciones en las propiedades químicas de los elementos y compuestos. La práctica con ejemplos y la comprensión de las reglas básicas son claves para dominar esta herramienta fundamental en química.

Tabla comparativa de representaciones

Elemento Configuración electrónica Representación gráfica (Simplificada)
Hidrógeno (H) 1s 1 1s: ↑
Helio (He) 1s 2 1s: ↑↓
Litio (Li) 1s 2 2s 1 1s: ↑↓, 2s: ↑
Berilio (Be) 1s 2 2s 2 1s: ↑↓, 2s: ↑↓
Boro (B) 1s 2 2s 2 2p 1 1s: ↑↓, 2s: ↑↓, 2p: ↑ _ _
Carbono (C) 1s 2 2s 2 2p 2 1s: ↑↓, 2s: ↑↓, 2p: ↑ ↑ _
Nitrógeno (N) 1s 2 2s 2 2p 3 1s: ↑↓, 2s: ↑↓, 2p: ↑ ↑ ↑
Oxígeno (O) 1s 2 2s 2 2p 4 1s: ↑↓, 2s: ↑↓, 2p: ↑↓ ↑ ↑
Flúor (F) 1s 2 2s 2 2p 5 1s: ↑↓, 2s: ↑↓, 2p: ↑↓ ↑↓ ↑
Neón (Ne) 1s 2 2s 2 2p 6 1s: ↑↓, 2s: ↑↓, 2p: ↑↓ ↑↓ ↑↓

Esta tabla proporciona una comparación entre la configuración electrónica textual y su representación gráfica simplificada para los primeros diez elementos de la tabla periódica. Es importante recordar que esta es una simplificación, y para elementos más complejos, la representación gráfica puede ser más elaborada.
