La corriente alterna (CA), representada por las siglas AC (de Alternating Currenten inglés), es un tipo de corriente eléctrica donde la dirección del flujo de electrones cambia periódicamente. A diferencia de la corriente continua (CC) o DC ( Direct Current), que fluye constantemente en una sola dirección, la CA oscila entre dos polos, invirtiendo su sentido a intervalos regulares.

Esta característica cíclica de la CA es fundamental para su comprensión y se representa gráficamente mediante ondas senoidales. Estas ondas muestran la variación de la intensidad de la corriente a lo largo del tiempo. La forma de onda senoidal es la más común en los sistemas de CA, aunque existen otras formas de onda, como las cuadradas o triangulares, que se utilizan en aplicaciones específicas.

Índice
  1. Características de la representación gráfica
  2. Comparativa entre CA y CC
  3. Tipos de Representaciones Gráficas
  4. Importancia de la Representación Gráfica

Características de la representación gráfica

La representación gráfica de la corriente alterna suele incluir los siguientes elementos:

  • Eje horizontal (tiempo): Representa el transcurso del tiempo, generalmente medido en segundos o milisegundos.
  • Eje vertical (intensidad): Representa la magnitud de la corriente en amperios (A) o miliamperios (mA). Los valores positivos indican un flujo de corriente en una dirección, mientras que los valores negativos indican el flujo en la dirección opuesta.
  • Frecuencia (f): Indica el número de ciclos completos que la onda realiza en un segundo, medida en hercios (Hz). En la mayoría de los sistemas eléctricos domésticos, la frecuencia es de 50 Hz (Europa) o 60 Hz (América del Norte).
  • Periodo (T): Es el tiempo que tarda la onda en completar un ciclo completo. Se relaciona con la frecuencia mediante la fórmula: T = 1/f.
  • Amplitud (A): Representa el valor máximo de la corriente en un ciclo. Se mide en amperios (A).
  • Valor eficaz (Vrms): Es el valor equivalente de corriente continua que produciría la misma potencia en una resistencia. Se calcula como la amplitud dividida por la raíz cuadrada de 2 (A/√2).

Comparativa entre CA y CC

Característica Corriente Alterna (CA) Corriente Continua (CC)
Dirección del flujo Variable, cambia periódicamente Constante, en una sola dirección
Forma de onda Senoidal (generalmente), cuadrada, triangular Línea recta
Frecuencia Variable (ej. 50 Hz, 60 Hz) 0 Hz
Transmisión a larga distancia Más eficiente Menos eficiente
Transformación de voltaje Fácil y económica Compleja y costosa
Aplicaciones Suministro eléctrico doméstico e industrial Baterías, dispositivos electrónicos, etc.

Tipos de Representaciones Gráficas

Además de la representación senoidal básica, existen otras formas de representar la corriente alterna, dependiendo de la información que se quiera destacar:

  • Representación vectorial o fasorial: Útil para analizar circuitos de CA con componentes reactivos (inductores y capacitores). Los fasores representan la amplitud y la fase de la corriente.
  • Representación numérica: Se utilizan tablas de valores de corriente en función del tiempo, especialmente en simulaciones por ordenador.
  • Representación espectral: Se utiliza el análisis de Fourier para descomponer la señal de CA en sus componentes de frecuencia, útil para analizar señales complejas.

Importancia de la Representación Gráfica

La representación gráfica de la corriente alterna es esencial para:

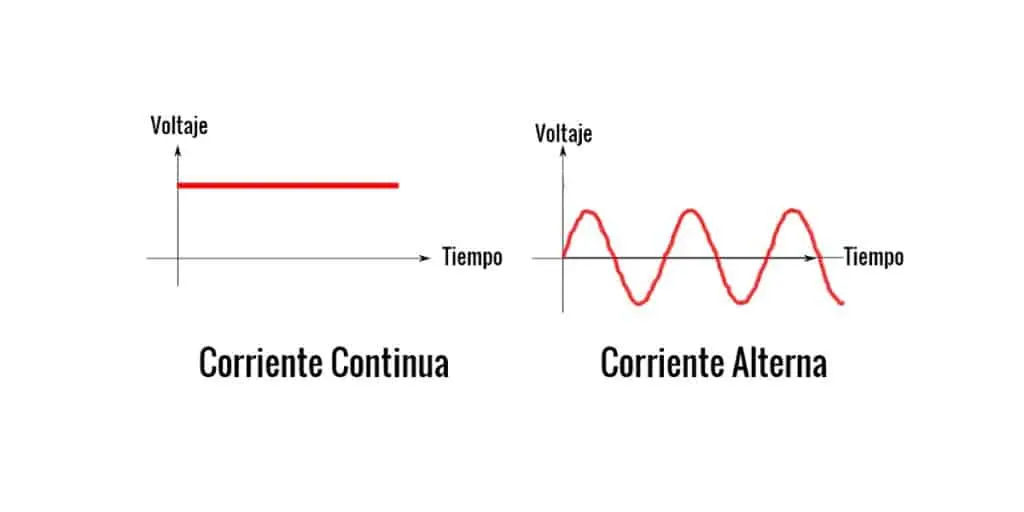

representacion grafica de corriente alterna - Qué símbolo representa la corriente alterna

  • Comprender el comportamiento de la corriente a lo largo del tiempo.
  • Diseñar y analizar circuitos eléctricos.
  • Diagnosticar fallos en sistemas eléctricos.
  • Seleccionar componentes adecuados para aplicaciones específicas.

Dominar la interpretación de estas gráficas es fundamental para cualquier profesional del ámbito de la electricidad y la electrónica.

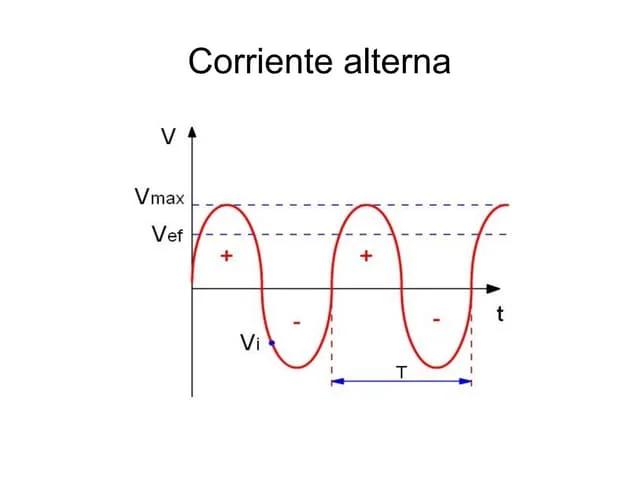

representacion grafica de corriente alterna - Qué es la corriente alterna y cómo se representa

La representación gráfica de la corriente alterna es una herramienta fundamental para comprender, analizar y trabajar con este tipo de corriente eléctrica, tan esencial en nuestra vida diaria.
