La ley de Ohm, una piedra angular de la electrónica y la electricidad, describe la relación entre la corriente, el voltaje y la resistencia en un circuito eléctrico. Su representación gráfica proporciona una comprensión visual intuitiva de este principio fundamental. En este artículo, exploraremos a fondo cómo se representa gráficamente la ley de Ohm, incluyendo las características clave de estas representaciones, ejemplos prácticos y algunas consideraciones importantes.
La Ley de Ohm: Una Breve Revisión

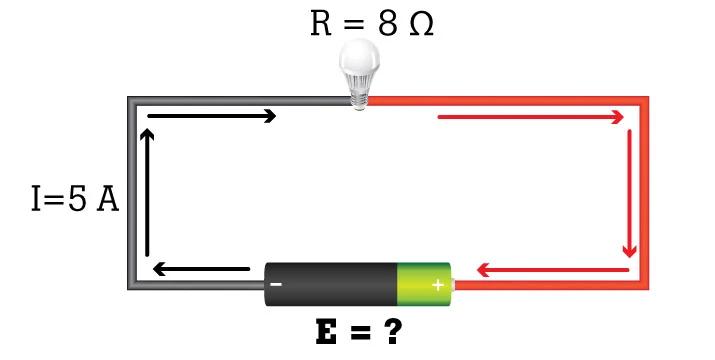

Antes de sumergirnos en la representación gráfica, recordemos la ley de Ohm en su forma matemática: V = I R, donde:
- V representa el voltaje (medido en voltios, V)
- I representa la corriente (medida en amperios, A)
- R representa la resistencia (medida en ohmios, Ω)
Esta ecuación establece que el voltaje a través de un conductor es directamente proporcional a la corriente que fluye a través de él, siempre y cuando la temperatura y otras condiciones físicas se mantengan constantes. La constante de proporcionalidad es la resistencia del conductor.
Representación Gráfica: El Enfoque V-I

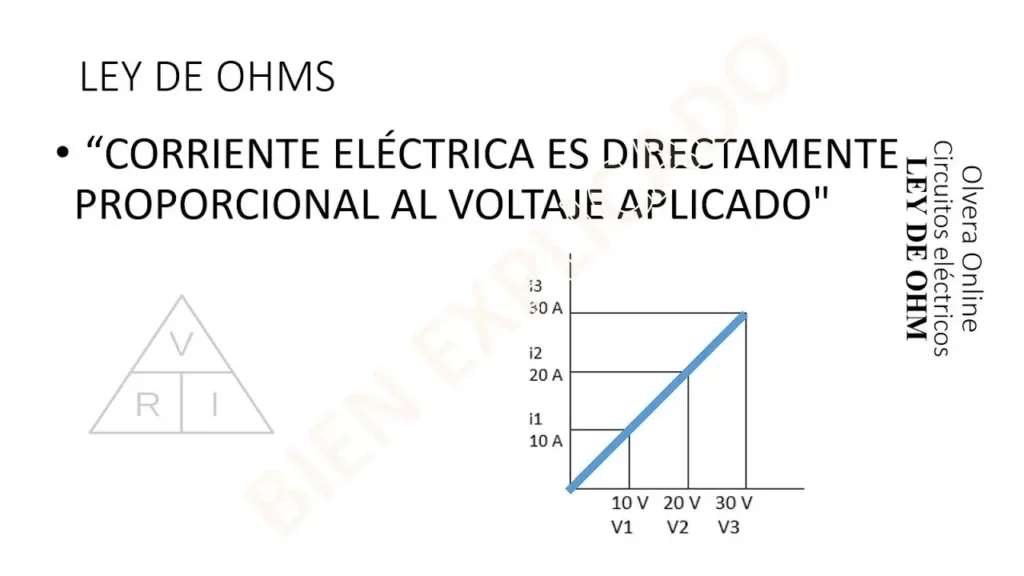

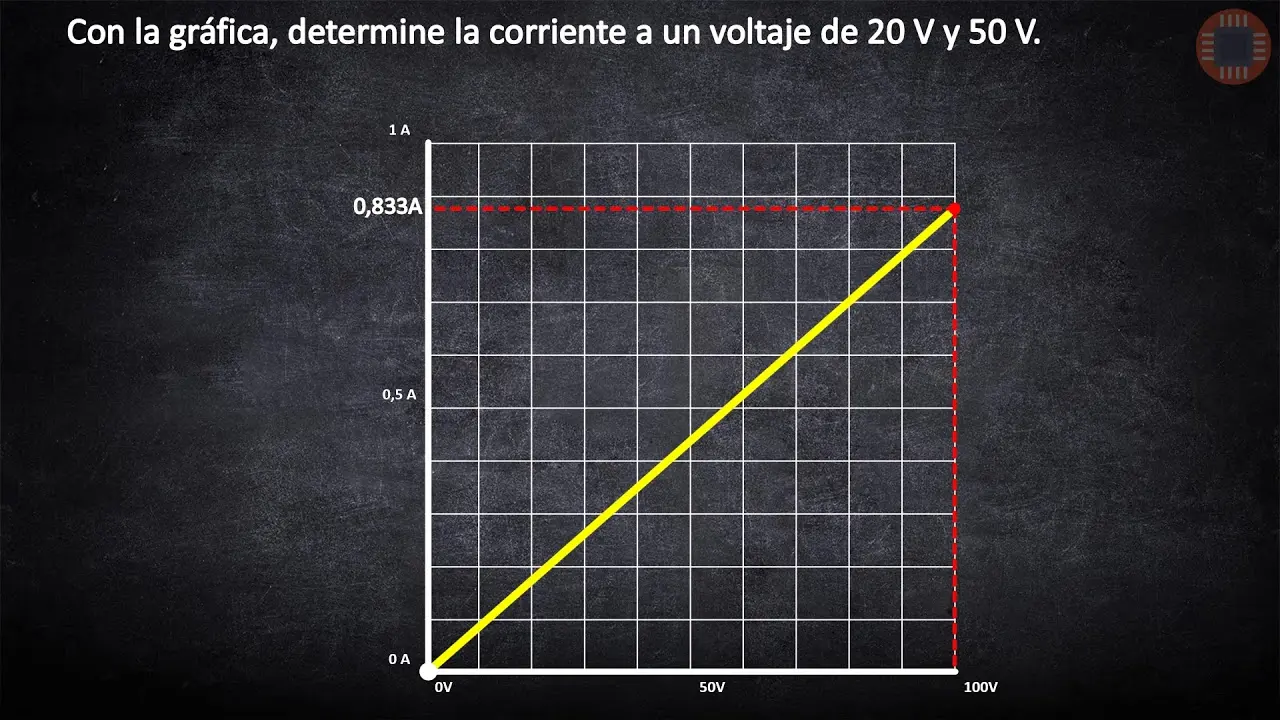

La forma más común de representar gráficamente la ley de Ohm es mediante una gráfica de voltaje (V) contra corriente (I). Al mantener la resistencia constante, la gráfica resultante será una línea recta que pasa por el origen (0,0). Esta línea recta es la clave para identificar si un componente o circuito obedece la ley de Ohm.
Características de la Gráfica V-I para un Componente Óhmico:
- Linealidad: La relación entre V e I es lineal, es decir, un aumento proporcional en el voltaje causa un aumento proporcional en la corriente.
- Pendiente Positiva: La línea tiene una pendiente positiva, indicando la relación directa entre voltaje y corriente.
- Pasa por el Origen: La línea cruza el origen (0,0), lo que significa que si no hay voltaje, no hay corriente.
La pendiente de esta línea recta es numéricamente igual al valor de la resistencia (R) del componente. Una pendiente pronunciada indica una resistencia alta, mientras que una pendiente suave indica una resistencia baja.
Ejemplos Prácticos de Representaciones Gráficas
Imaginemos un resistor de 10 Ω. Si medimos el voltaje y la corriente para diferentes valores, obtendremos los siguientes datos:
| Voltaje (V) | Corriente (A) |
|---|---|
| 0 | 0 |
| 1 | 0.1 |
| 2 | 0.2 |
| 3 | 0.3 |
| 4 | 0.4 |
| 5 | 0.5 |
Al graficar estos datos, obtendremos una línea recta con una pendiente de 10 (que es la resistencia). Cualquier desviación significativa de esta linealidad indicaría una no-conformidad con la ley de Ohm.
Componentes No Óhmicos: Desviaciones de la Linealidad
Es importante destacar que no todos los componentes eléctricos siguen la ley de Ohm. Los componentes no óhmicos presentan una relación no lineal entre el voltaje y la corriente. Sus gráficas V-I no son líneas rectas. Algunos ejemplos de componentes no óhmicos incluyen:
- Diodos: Permiten el flujo de corriente en una sola dirección.
- Transistores: Actúan como interruptores o amplificadores.
- Bombillas incandescentes: La resistencia cambia con la temperatura.
En estos casos, la representación gráfica V-I será una curva, no una línea recta. El análisis de estas curvas requiere técnicas más avanzadas que están más allá del alcance de esta introducción.
Importancia de la Representación Gráfica
La representación gráfica de la ley de Ohm es una herramienta fundamental en el estudio de los circuitos eléctricos por las siguientes razones:
- Visualización de la Relación: Ofrece una forma visual clara de comprender la relación entre voltaje, corriente y resistencia.
- Identificación de Componentes Óhmicos: Permite determinar si un componente se comporta de acuerdo con la ley de Ohm.
- Determinación de la Resistencia: La pendiente de la gráfica V-I proporciona el valor de la resistencia.
- Análisis de Circuitos: Facilita el análisis de circuitos más complejos.
Consultas Habituales sobre la Representación Gráfica de la Ley de Ohm
Aquí se responden algunas preguntas comunes sobre el tema:
¿Qué significa una gráfica V-I no lineal?
Una gráfica V-I no lineal indica que el componente no sigue la ley de Ohm. La resistencia del componente varía con el voltaje o la corriente.
¿Cómo se calcula la resistencia a partir de una gráfica V-I?
La resistencia se calcula como la pendiente de la línea recta en la gráfica V-I. Si la gráfica no es lineal, no se puede calcular una resistencia única.
¿Es posible representar la ley de Ohm de otras maneras?
Si, aunque menos común, se puede representar gráficamente la ley de Ohm usando otras variables, como la resistencia en función de la corriente o el voltaje en función de la resistencia, siempre manteniendo una constante en la ecuación.
Conclusión
La representación gráfica de la ley de Ohm, particularmente la gráfica V-I, es una herramienta esencial para comprender y analizar circuitos eléctricos. La linealidad de la gráfica para componentes óhmicos es una característica distintiva y permite una fácil determinación de la resistencia. Para componentes no óhmicos, las gráficas V-I no lineales reflejan la complejidad de sus comportamientos eléctricos.
