Síntesis gráfica de eslabonamientos

La síntesis gráfica de eslabonamientos es una herramienta fundamental en la ingeniería mecánica que permite diseñar mecanismos para cumplir con especificaciones de movimiento predefinidas. A diferencia de la síntesis analítica, que se basa en ecuaciones matemáticas, la síntesis gráfica utiliza métodos visuales para determinar las dimensiones y configuraciones de los eslabonamientos. Este enfoque, aunque menos preciso en algunos casos, ofrece una comprensión intuitiva del diseño y facilita la exploración de diferentes soluciones.

Tipos de Síntesis de Mecanismos

Antes de profundizar en la síntesis gráfica, es importante comprender los dos tipos principales de síntesis de mecanismos:

• Síntesis de tipo de movimiento: Se centra en determinar el tipo de mecanismo que mejor se adapta a una tarea específica, considerando el número de grados de libertad y el tipo de movimiento deseado.
• Síntesis dimensional: Una vez seleccionado el tipo de mecanismo, la síntesis dimensional se encarga de determinar las dimensiones exactas de los eslabonamientos para lograr el movimiento deseado. Aquí es donde la síntesis gráfica juega un papel crucial.

Métodos de Síntesis Gráfica

Existen varios métodos de síntesis gráfica de eslabonamientos, cada uno con sus propias ventajas y limitaciones. Algunos de los más comunes incluyen:

• Método de inversión de los puntos de precisión: Este método se basa en la inversión del mecanismo para simplificar la determinación de las posiciones de los eslabonamientos. Es particularmente útil para mecanismos de cuatro barras.
• Método de los círculos de centro: Este método se utiliza para determinar las posiciones de los centros de rotación de los eslabonamientos, lo que facilita la construcción del mecanismo.
• Método de los puntos de precisión: Este método se centra en la definición de una serie de puntos de precisión en la trayectoria deseada del mecanismo. A través de la construcción geométrica, se determinan las dimensiones de los eslabonamientos que pasan por esos puntos.

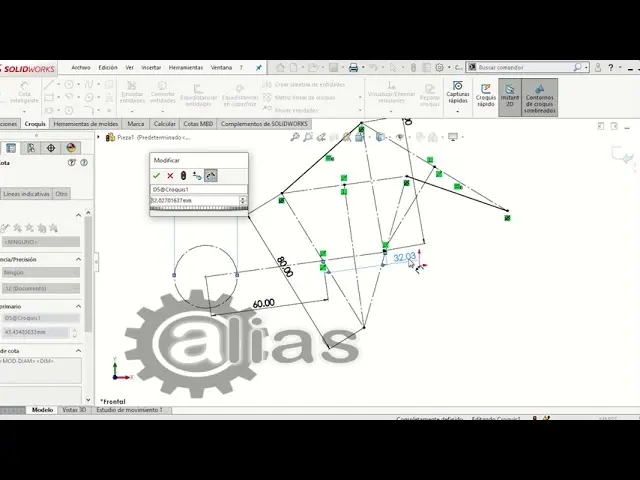

Puntos de Precisión en la Síntesis Gráfica

Los puntos de precisión son posiciones específicas en la trayectoria del mecanismo que deben cumplirse con exactitud. La selección adecuada de estos puntos es crucial para el éxito del diseño. Un número mayor de puntos de precisión generalmente conduce a una mayor precisión, pero también aumenta la complejidad del diseño. Es fundamental encontrar un equilibrio entre precisión y complejidad.

La ubicación de los puntos de precisión depende de la función que se desea generar. Por ejemplo, si se requiere un movimiento lineal, los puntos de precisión se colocarían a lo largo de una línea recta. Si se requiere un movimiento circular, los puntos de precisión se colocarían a lo largo de un círculo.

Consideraciones en la Selección de Puntos de Precisión

• Distribución uniforme: Se recomienda distribuir los puntos de precisión de manera uniforme a lo largo de la trayectoria deseada para minimizar el error.
• Puntos críticos: Se debe prestar especial atención a los puntos críticos de la trayectoria, como los puntos de inicio, fin y aquellos donde se producen cambios significativos en la velocidad o aceleración.
• Número de puntos: El número de puntos de precisión depende de la complejidad de la trayectoria y del nivel de precisión requerido. Para mecanismos simples, pueden bastar 3 o 4 puntos, mientras que para mecanismos más complejos se pueden necesitar más.

Ventajas y Desventajas de la Síntesis Gráfica

Ventajas:

• Intuitiva y fácil de comprender: Los métodos gráficos ofrecen una representación visual del mecanismo y su funcionamiento, lo que facilita la comprensión del diseño.
• Adecuada para diseños preliminares: Es una herramienta útil para la exploración de diferentes configuraciones y la generación de ideas de diseño.
• No requiere conocimientos avanzados de matemáticas: La síntesis gráfica puede ser realizada por ingenieros con un nivel básico de conocimientos matemáticos.

Desventajas:

• Menos precisa que la síntesis analítica: Los métodos gráficos tienen limitaciones en cuanto a la precisión, especialmente para mecanismos complejos.
• Puede ser laboriosa para mecanismos complejos: La construcción gráfica puede ser tediosa y consumir mucho tiempo para mecanismos con muchos eslabonamientos o con trayectorias complejas.
• Limitaciones en la consideración de factores como la inercia y la fricción: La síntesis gráfica se centra principalmente en la cinemática y no considera directamente los efectos de la dinámica.

Tabla Comparativa: Síntesis Gráfica vs. Síntesis Analítica

Aplicaciones de la Síntesis Gráfica de Eslabonamientos

La síntesis gráfica de eslabonamientos se aplica en una amplia gama de situaciones de ingeniería, incluyendo:

• Diseño de mecanismos de cuatro barras: Es ampliamente utilizada para el diseño de mecanismos de cuatro barras para diferentes aplicaciones, como mecanismos de manivela-corredera, mecanismos de balancines y mecanismos de retorno rápido.
• Diseño de mecanismos de levas: Se puede utilizar para diseñar el perfil de las levas para generar movimientos específicos del seguidor.
• Diseño de robots: Se aplica en el diseño de la cinemática de robots, particularmente en la determinación de la geometría de las articulaciones y los eslabonamientos.
• Diseño de máquinas-herramientas: Se utiliza en el diseño de mecanismos de alimentación, avance y posicionamiento en máquinas-herramientas.

Conclusión

La síntesis gráfica de eslabonamientos es una herramienta valiosa para el diseño de mecanismos, especialmente en las etapas iniciales del proceso de diseño. Si bien puede ser menos precisa que la síntesis analítica, su enfoque visual y su facilidad de uso la convierten en una técnica efectiva para la exploración de diferentes soluciones y la comprensión intuitiva del funcionamiento de los mecanismos. La combinación de la síntesis gráfica con otras técnicas de diseño, como la simulación y el análisis dinámico, permite obtener diseños de mecanismos óptimos y eficientes.
