La representación gráfica es fundamental en diversos campos, desde la ingeniería y la arquitectura hasta el diseño y la topografía. Permite comunicar ideas complejas de forma visual, facilitando la comprensión y el desarrollo de proyectos. En este artículo, exploraremos los diferentes sistemas de representación gráfica, sus fundamentos y aplicaciones.
¿Qué es un Sistema de Representación?
Un sistema de representación es un conjunto de métodos y técnicas que permiten trasladar un objeto tridimensional del espacio real a una superficie bidimensional, como un papel o una pantalla. Este proceso debe ser preciso y claro, permitiendo reconstruir el objeto original a partir de su representación.

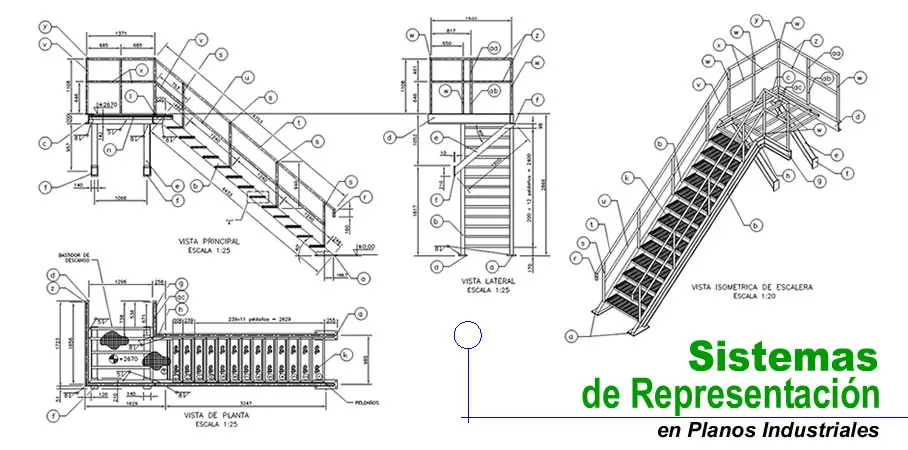

Tipos de Sistemas de Representación Gráfica
Existen varios sistemas de representación gráfica, cada uno con sus propias características y aplicaciones:
Sistema de Planos Acotados
Este sistema utiliza un solo plano de proyección. Cada punto se representa por su proyección en el plano y su cota (altura) respecto a un plano de referencia. Es especialmente útil en topografía y para representar cubiertas inclinadas. Su simplicidad lo convierte en una herramienta eficiente para representar terrenos y elementos con variaciones de altura.
Sistema Diédrico
El sistema diédrico es uno de los más utilizados en ingeniería y diseño. Emplea dos planos de proyección perpendiculares entre sí: el plano horizontal (PH) y el plano vertical (PV). La línea de intersección entre estos planos se conoce como línea de tierra (LT). Se obtienen dos proyecciones del objeto: una horizontal y otra vertical. Posteriormente, uno de los planos se abate sobre el otro para obtener una representación en un único plano.
Ventajas del Sistema Diédrico: Precisión en la representación de objetos, permitiendo la obtención de medidas exactas. Facilidad de comprensión y uso en el ámbito de la ingeniería.
Desventajas del Sistema Diédrico: Representación no intuitiva a simple vista, ya que no se asemeja a la perspectiva real. Necesidad de habilidades especiales para interpretar la información.
Sistema Axonométrico
En el sistema axonométrico, se utilizan tres planos de proyección perpendiculares entre sí, formando un triedro trirectángulo. Se obtienen tres proyecciones del objeto, una sobre cada plano. Estos planos se proyectan luego sobre un único plano de dibujo, conservando las proporciones del objeto, aunque con una distorsión visual.
Existen varios tipos de sistemas axonométricos, clasificados según los ángulos entre los ejes:
- Isométrico: Los tres ángulos entre los ejes son iguales (120º).
- Dimétrico: Dos ángulos son iguales y el tercero diferente.
- Trimétrico: Los tres ángulos son diferentes.
- Caballera: Es un caso especial donde uno de los planos se coloca paralelo al plano de dibujo.
Ventajas del Sistema Axonométrico: Ofrece una visión tridimensional más intuitiva que el sistema diédrico. Permite visualizar rápidamente la forma y las proporciones del objeto.
Desventajas del Sistema Axonométrico: Puede ser más complejo de dibujar que el sistema diédrico. La distorsión visual puede dificultar la precisión en la toma de medidas.
Perspectiva Cónica
La perspectiva cónica simula la visión humana, representando el objeto tal como lo percibiríamos desde un punto de vista específico. Las líneas que conforman el objeto convergen en uno o varios puntos de fuga, generando una representación más realista y visualmente atractiva que los sistemas anteriores. Es ampliamente utilizada en arquitectura, diseño y publicidad para crear imágenes impactantes.
Ventajas de la Perspectiva Cónica: Representación realista y visualmente atractiva. Fácil comprensión por parte del espectador.
Desventajas de la Perspectiva Cónica: Mayor complejidad en su construcción. No permite realizar mediciones directas de forma precisa.
Tabla Comparativa de Sistemas de Representación
| Sistema | Número de Planos | Ventajas | Desventajas | Aplicaciones |
|---|---|---|---|---|
| Planos Acotados | 1 | Sencillo, útil en topografía | Limitado a representaciones simples | Topografía, cubiertas |
| Diédrico | 2 | Precisión, utilizado en ingeniería | No intuitivo, requiere habilidades específicas | Ingeniería, diseño |
| Axonométrico | 3 | Visión tridimensional, intuitivo | Distorsión visual, complejidad de dibujo | Diseño, arquitectura |
| Perspectiva Cónica | 1 (implicito) | Realista, visualmente atractiva | Complejidad de construcción, medición imprecisa | Arquitectura, diseño, publicidad |
Consultas Habituales sobre Sistemas de Representación Gráfica
A continuación, se responden algunas consultas habituales sobre los sistemas de representación gráfica:
- ¿Cuál es el mejor sistema de representación? No existe un sistema superior. La elección depende de la aplicación, la complejidad del objeto y la información que se quiere comunicar.
- ¿Cómo se elige el sistema adecuado? Se debe considerar el nivel de detalle requerido, la necesidad de precisión en las medidas y el público objetivo.
- ¿Se pueden combinar sistemas de representación? Sí, en ocasiones se combinan diferentes sistemas para lograr una representación completa y eficaz.
La elección del sistema de representación gráfica adecuado es crucial para una comunicación visual efectiva. Comprender las características y limitaciones de cada sistema permite seleccionar la mejor opción para cada proyecto, garantizando una representación clara, precisa y eficiente.
