Tarjeta gráfica para solidworks para una experiencia fluida

SOLIDWORKS, el software líder en diseño asistido por computadora (CAD), exige un hardware potente para un rendimiento óptimo. La elección de la tarjeta gráfica es crucial, ya que impacta directamente en la velocidad de renderizado, la manipulación de modelos complejos y la capacidad de ejecutar simulaciones avanzadas. En esta tutorial, exploraremos las opciones de tarjetas gráficas para SOLIDWORKS, considerando distintos niveles de uso y necesidades.

Requisitos de la tarjeta gráfica según el nivel de uso

Las necesidades de la tarjeta gráfica para SOLIDWORKS varían según la complejidad de los proyectos. A continuación, detallamos las recomendaciones para tres niveles de uso:

Sistema Básico

Ideal para:

• Partes simples
• Ensambles pequeños (menos de 200 componentes)
• Dibujos
• Simulaciones básicas (estática lineal, térmica, frecuencia, fatiga, optimización)
• Simulaciones simples de fluidos

Recomendación de tarjeta gráfica: NVIDIA® RTX A2000

Otras especificaciones:

• Procesador: 3 GHz o superior, Intel® Core i5, i7 o equivalente AMD®.
• RAM: 16 GB o más.
• Almacenamiento: SSD >250GB con al menos un 10% de espacio libre.
• Sistema operativo: Windows® 11 y

Sistema Intermedio

Ideal para:

• Partes complejas con formas avanzadas
• Matrices grandes
• Vaciados
• Más de 200 operaciones
• Ensambles de 200 a 1000 componentes
• Simulaciones no lineales, dinámicas, vibraciones aleatorias
• Simulaciones moderadas de fluidos

Recomendación de tarjeta gráfica: NVIDIA® RTX A4000

Otras especificaciones:

• Procesador: 3 GHz o superior, Intel® Core i7, Xeon o equivalente AMD®.
• RAM: 16 GB o más.
• Almacenamiento: SSD >250GB con al menos un 10% de espacio libre.
• Sistema operativo: Windows® 11 y

Sistema Avanzado

Ideal para:

• Partes muy complejas con operaciones avanzadas de superficie o modelado híbrido
• Ensambles de 1000 a 200,000 componentes
• Análisis complejos y grandes simulaciones de fluidos

Recomendación de tarjeta gráfica: NVIDIA® RTX A5000, RTX A6000, RTX 8000

Otras especificaciones:

• Procesador: 3 GHz o superior, Intel® Core i7, Xeon o equivalente AMD®.
• RAM: 32 GB o más.
• Almacenamiento: SSD >250GB con al menos un 10% de espacio libre.
• Sistema operativo: Windows® 11 y

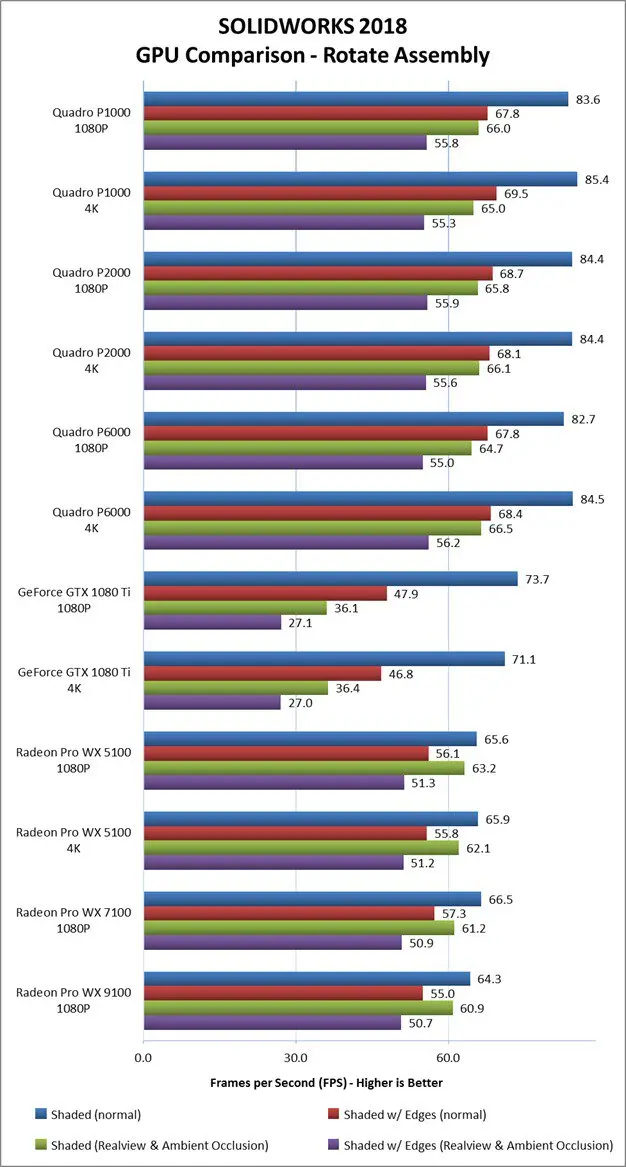

Tabla comparativa de tarjetas gráficas para SOLIDWORKS

Nota: Estas son recomendaciones generales. Las necesidades específicas pueden variar según la complejidad de los modelos y las simulaciones.

Consultas habituales sobre tarjetas gráficas para SOLIDWORKS

A continuación, respondemos algunas de las preguntas más frecuentes sobre la selección de la tarjeta gráfica adecuada para SOLIDWORKS:

¿Qué sucede si utilizo una tarjeta gráfica inadecuada?

Utilizar una tarjeta gráfica con poca memoria de video o rendimiento insuficiente resultará en un rendimiento lento, tiempos de renderizado prolongados, congelamiento de la aplicación y, en casos extremos, en la imposibilidad de ejecutar SOLIDWORKS correctamente. La experiencia de usuario será frustrante y la productividad se verá afectada significativamente.

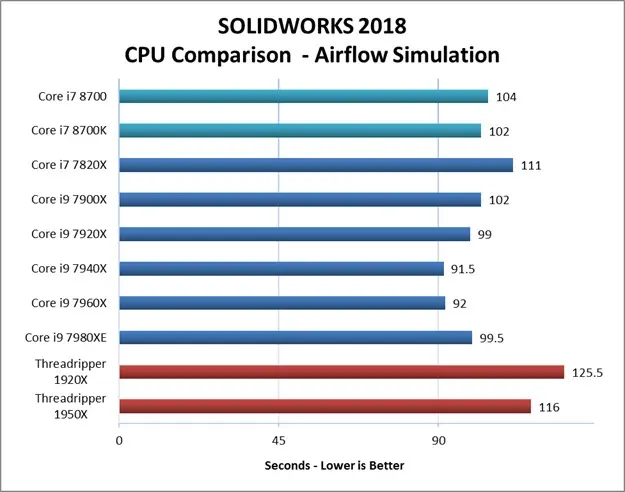

¿Influye el tipo de procesador en la elección de la tarjeta gráfica?

Si bien la tarjeta gráfica es primordial para el rendimiento gráfico, el procesador también juega un papel importante. Un procesador potente complementará el trabajo de la tarjeta gráfica, optimizando el flujo de trabajo y mejorando la eficiencia general. Para proyectos complejos, se recomienda combinar una tarjeta gráfica potente con un procesador de alto rendimiento.

¿Puedo usar una tarjeta gráfica GeForce para SOLIDWORKS?

Si bien las tarjetas GeForce de NVIDIA están orientadas al gaming, algunos modelos pueden funcionar con SOLIDWORKS. Sin embargo, las tarjetas NVIDIA RTX A-series están específicamente diseñadas y optimizadas para aplicaciones profesionales de CAD, ofreciendo un mejor rendimiento y estabilidad. Se recomienda optar por las tarjetas de la serie RTX A para un rendimiento óptimo en SOLIDWORKS.

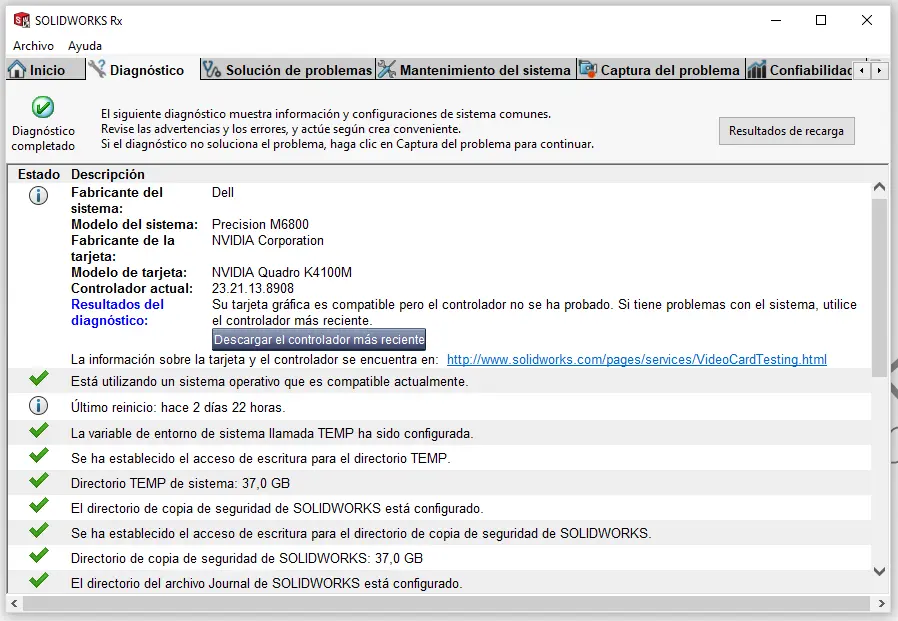

¿Cómo puedo verificar si mi tarjeta gráfica es compatible con SOLIDWORKS?

SOLIDWORKS proporciona una lista de tarjetas gráficas certificadas en su sitio web. Puedes consultar esta lista para asegurarte de que tu tarjeta gráfica cumple con los requisitos del software. La compatibilidad no solo depende del modelo, sino también de los controladores de video actualizados. Mantener los controladores actualizados es fundamental para un rendimiento óptimo.

Optimización del rendimiento de SOLIDWORKS

Además de la elección de la tarjeta gráfica, existen otras consideraciones para optimizar el rendimiento de SOLIDWORKS:

• Mantener el antivirus actualizado: Un antivirus desactualizado puede interferir con el rendimiento del software.
• Configurar excepciones para SOLIDWORKS en el antivirus: Esto evita que el antivirus interfiera con los archivos de SOLIDWORKS.
• Utilizar un SSD: Un disco duro de estado sólido (SSD) ofrece tiempos de carga significativamente más rápidos que un HDD.
• Suficiente memoria RAM: Asegurarse de tener suficiente memoria RAM para evitar cuellos de botella.

La selección de la tarjeta gráfica correcta es esencial para una experiencia fluida y eficiente con SOLIDWORKS. Considera tus necesidades de uso, presupuesto y las recomendaciones proporcionadas en esta tomar la mejor decisión. Recuerda que una inversión en un buen hardware se traduce en una mayor productividad y eficiencia en tu flujo de trabajo.
