Termografía para sus aplicaciones y beneficios

11/07/2016

Valoración: 4.82 (2672 votos)

La termografía, también conocida como imagen térmica o termografía infrarroja, es una técnica no invasiva que utiliza cámaras especiales para detectar y medir la radiación infrarroja emitida por los objetos. Esta radiación, invisible al ojo humano, está directamente relacionada con la temperatura del objeto: a mayor temperatura, mayor radiación infrarroja. Las cámaras termográficas captan esta radiación y la convierten en imágenes visibles, donde diferentes colores representan diferentes rangos de temperatura. El resultado es un mapa térmico que permite visualizar las variaciones de temperatura en una superficie, ofreciendo información valiosa en diversos campos.

Índice
  1. Aplicaciones de la Termografía
    1. Sector Industrial
    2. Sector de la Construcción
    3. Sector Sanitario
    4. Otros Sectores
  2. Funcionamiento de una Cámara Termográfica
  3. Tipos de Cámaras Termográficas
  4. Ventajas y Desventajas de la Termografía
    1. Ventajas
    2. Desventajas
  5. Consideraciones para una Inspección Termográfica
  6. Costos de la Termografía
  7. Comparativa de la Termografía con otras Técnicas de Inspección

Aplicaciones de la Termografía

La versatilidad de la termografía la convierte en una herramienta indispensable en una amplia gama de sectores. Algunas de sus aplicaciones más destacadas incluyen:

Sector Industrial

  • Detección de fugas: En sistemas de tuberías, la termografía permite identificar rápidamente fugas de calor o de fluidos, evitando pérdidas energéticas y daños potenciales.
  • Diagnóstico de equipos eléctricos: Ayuda a detectar sobrecalentamientos en conexiones eléctricas, previniendo cortocircuitos e incendios.
  • Control de calidad: Permite la inspección no destructiva de componentes y procesos de fabricación, identificando defectos o inhomogeneidades en materiales.
  • Mantenimiento predictivo: Facilita la detección temprana de problemas en maquinaria, evitando costosas reparaciones de emergencia.

Sector de la Construcción

  • Detección de puentes térmicos: Identifica zonas de pérdida de calor en edificios, optimizando el aislamiento y reduciendo costes energéticos.
  • Inspección de fachadas: Permite detectar humedades, filtraciones o problemas de aislamiento en las paredes.
  • Análisis de la eficiencia energética: Ayuda a evaluar el rendimiento de los sistemas de calefacción y refrigeración.

Sector Sanitario

  • Termografía médica (MIR): Se utiliza en la medicina deportiva y otras especialidades para detectar inflamaciones, lesiones o alteraciones en la vascularización de los tejidos. La termografía en el ámbito médico, especialmente la termografía infrarroja médica (MIR) , presenta resultados que preceden a las deformaciones de carácter morfológico, detectando cambios de temperatura que pueden indicar problemas.
  • Detección de tumores: Aunque aún en desarrollo, la investigación muestra un potencial significativo en la detección temprana de tumores mediante el análisis de las variaciones térmicas que estos provocan.
  • Monitoreo de la temperatura corporal: En la detección de fiebre o infecciones, la termografía puede ser un método complementario útil, aunque no se considera una herramienta diagnóstica principal.

Otros Sectores

  • Agricultura: Para detectar problemas en cultivos, como estrés hídrico o enfermedades.
  • Investigación científica: En estudios de procesos térmicos y transferencia de calor.

Funcionamiento de una Cámara Termográfica

Las cámaras termográficas funcionan captando la radiación infrarroja emitida por los objetos. Esta radiación se convierte en una imagen digital, donde cada pixel representa un valor de temperatura. Los diferentes colores en la imagen representan diferentes rangos de temperatura. Por lo general se utilizan escalas de colores donde el azul o violeta representan las temperaturas más bajas y el rojo o amarillo las más altas. La sensibilidad de la cámara es un factor crucial, determinando su capacidad para detectar pequeñas variaciones de temperatura.

Tipos de Cámaras Termográficas

Existen diferentes tipos de cámaras termográficas, que se diferencian en aspectos como la resolución, la sensibilidad térmica, el rango de temperatura, y la funcionalidad. Algunas de las características a considerar al elegir una cámara son:

  • Resolución: Se refiere al número de pixels en la imagen, afectando directamente la calidad de la imagen y la precisión de las mediciones.
  • Sensibilidad térmica (NETD): Indica la mínima diferencia de temperatura que la cámara puede detectar. Un valor NETD bajo implica mayor precisión.
  • Rango de temperatura: El rango de temperaturas que la cámara puede medir.
  • Funciones adicionales: Algunas cámaras termográficas ofrecen funciones adicionales como la medición de la humedad, la distancia o la emisividad.

Ventajas y Desventajas de la Termografía

Ventajas

  • Método no destructivo: No requiere contacto físico con el objeto, evitando daños.
  • Inspección a distancia: Permite inspeccionar objetos de difícil acceso o peligrosos.
  • Inspección rápida: Proporciona resultados instantáneos, agilizando el proceso de inspección.
  • Visión completa: Ofrece una imagen térmica completa de la superficie inspeccionada.
  • Detección temprana de problemas: Facilita la detección de anomalías antes de que se conviertan en problemas graves.

Desventajas

  • Coste: El coste de adquisición de una cámara termográfica puede ser elevado.
  • Interpretación de imágenes: Requiere conocimientos y experiencia para interpretar correctamente las imágenes térmicas.
  • Factores ambientales: Factores como la humedad, la temperatura ambiente o la emisividad de los objetos pueden afectar la precisión de las mediciones.

Consideraciones para una Inspección Termográfica

Para obtener resultados precisos y fiables, tener en cuenta ciertos factores al realizar una inspección termográfica:

  • Condiciones ambientales: Las condiciones meteorológicas pueden influir en la temperatura superficial de los objetos, por lo que es importante realizar la inspección en condiciones óptimas.
  • Emisividad: La emisividad es la capacidad de un material para emitir radiación infrarroja. Es importante conocer la emisividad de los materiales que se inspeccionan para obtener mediciones precisas.
  • Temperatura ambiente: La temperatura ambiente puede afectar a la precisión de las mediciones, por lo que tenerla en cuenta.
  • Experiencia del operador: Un operador con experiencia es fundamental para realizar una inspección correcta e interpretar adecuadamente los resultados.

Costos de la Termografía

El costo de una inspección termográfica varía según varios factores, incluyendo el tipo de cámara utilizada, la complejidad de la inspección, y la experiencia del operador. En general, el coste puede oscilar entre unos cientos a miles de euros, dependiendo de la magnitud del trabajo a realizar. En el caso de la termografía médica, el costo depende del centro médico y del tipo de examen.

thermo grafica - Cómo se realiza la termografía

Comparativa de la Termografía con otras Técnicas de Inspección

Técnica Ventajas Desventajas
Termografía No destructiva, rápida, visión completa, detección temprana Coste, requiere experiencia para interpretación
Inspección visual Simple, económica Limitada, solo detecta daños visibles
Ultrasonidos Detecta defectos internos Requiere contacto, puede ser costosa
Rayos X Detecta defectos internos Radiación ionizante, costosa

La termografía es una técnica de inspección versátil y potente con un amplio espectro de aplicaciones. Su capacidad para detectar anomalías de forma rápida, no destructiva y a distancia la convierte en una herramienta valiosa en diversos sectores. Aunque el coste de adquisición de una cámara termográfica puede ser un factor limitante, la información que proporciona puede traducirse en ahorros significativos a largo plazo, ya sea en mantenimiento preventivo, detección de fallas o mejoras en la eficiencia energética.

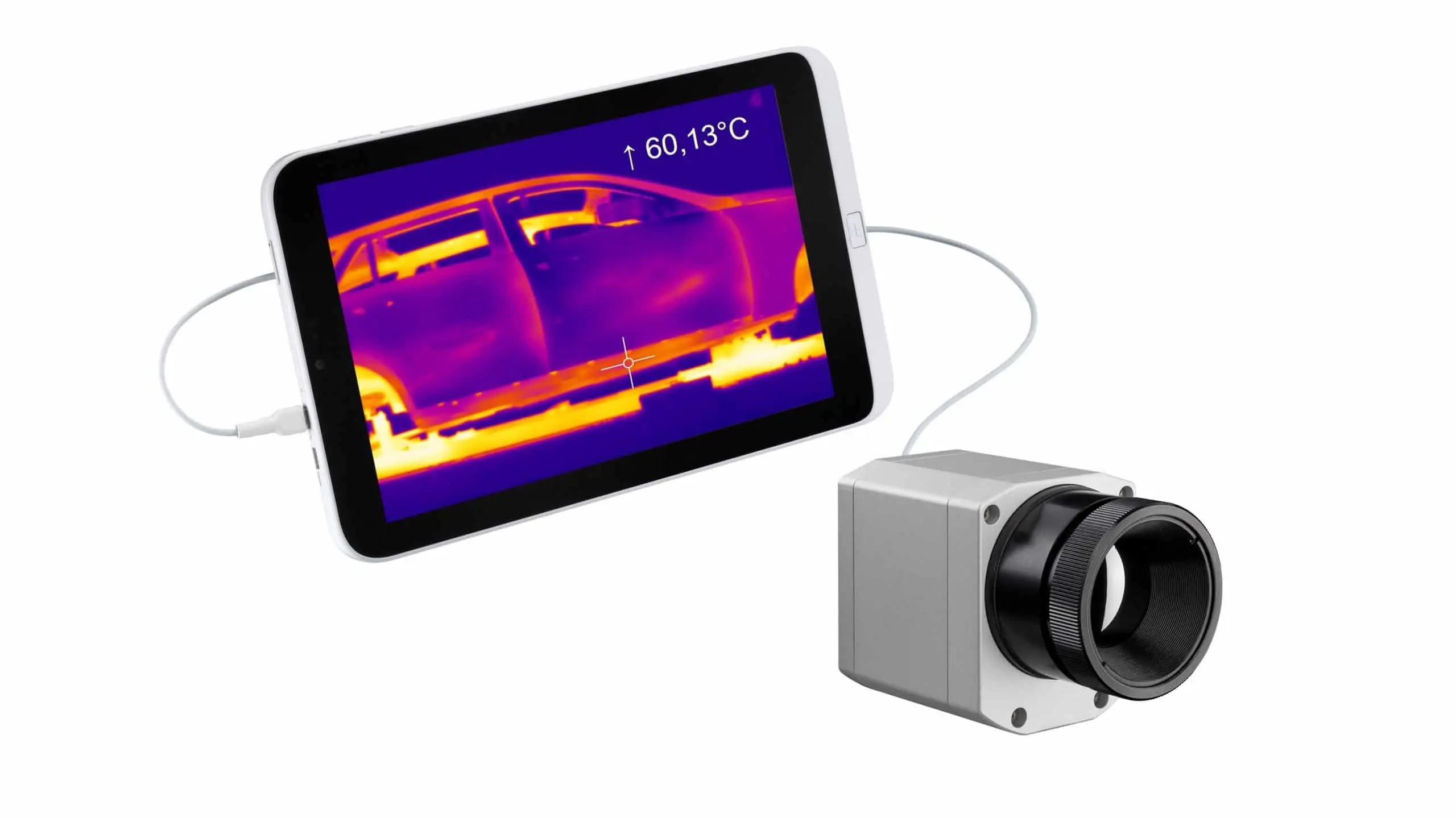

thermo grafica - Qué mide la cámara termográfica

Si bien la termografía ofrece muchos beneficios, tener en cuenta las limitaciones y las consideraciones necesarias para su correcta aplicación. La experiencia del operador, la comprensión de los factores ambientales y la interpretación adecuada de los datos son cruciales para obtener resultados fiables y precisos.
